62 Antorchas manuales largas Duramax Hyamp Manual de servicio 808293
4 – Reposición de componentes
4. Afianzar los cables y mangueras de la antorcha, los cables blancos hacia arriba, para que no se muevan.
5. Quitarle la cinta al extremo de la línea de gas de los cables y mangueras de la antorcha que se puso en el paso 8 de
la página 60.
6. Enroscar la punta cónica de la tubería de gas en los cables y mangueras de la antorcha hasta que ajusten. Los
cables blancos de los cables y mangueras de la antorcha deben estar hacia arriba.

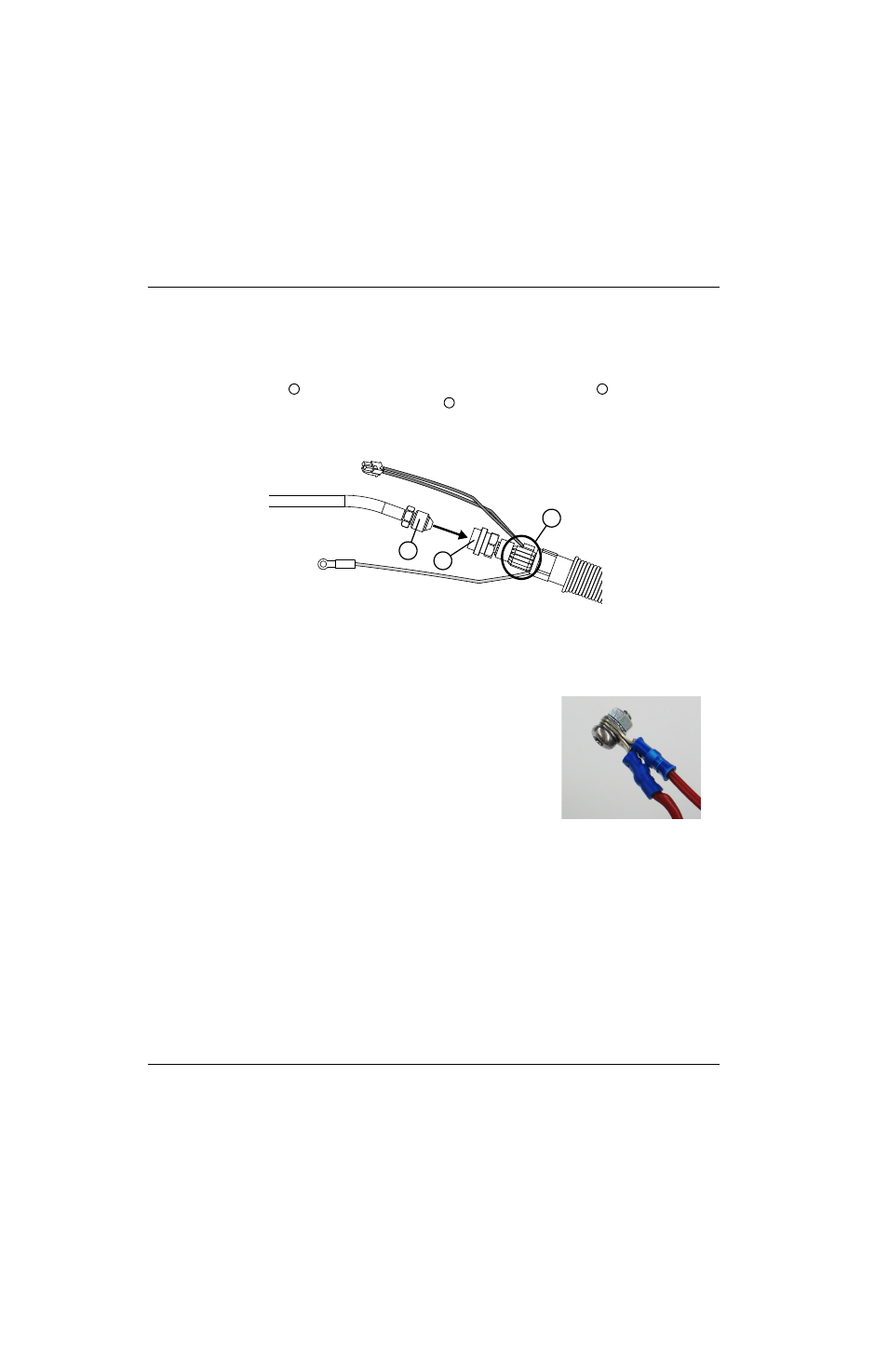

Figura 23
7. Usar 2 llaves para apretar a 69,1 kg·cm el conector de gas que une el cuerpo de antorcha a los cables y mangueras
de la antorcha.
8. Quitarle la cinta aislante a los cables de arco piloto y sensor de capuchón que se puso en el paso 1 anterior.
9. Conectar el cable rojo de los cables y mangueras de la antorcha con
el cable rojo del cuerpo de antorcha usando la tuerca y tornillo del
terminal arco piloto que se quitaron en el
paso 5 de la página 59.
Apretar el tornillo a 17,3 kg·cm.
 Tener presente que el cable de arco piloto de los cables y mangueras
de la antorcha debe tenderse por debajo de la tubería de gas al
volver a juntar las dos mitades del mango.
1 2
3
1
2
3
