Hypertherm Duramax Hyamp Long Handheld Torches - Manual (Página 58)

58 Antorchas manuales largas Duramax Hyamp Manual de servicio 808293
4 – Reposición de componentes
Reemplazar el cuerpo de antorcha
El conjunto cuerpo de antorcha está integrado por el cabezal de antorcha y la tubería de gas larga. Los juegos de cuerpo
de antorcha listados anteriormente incluyen también el cable de arco piloto y el interruptor de sensado capuchón.
Quitar el cuerpo de antorcha
1. Poner la energía en OFF (O) (apagado) y desconectar la energía eléctrica y la alimentación de gas de la antorcha.
2. Quitarle todos los componentes a la antorcha, entre ellos, manguito frontal, mango y consumibles. Ver Quitar el
mango en la página 41 y Quitar el manguito frontal en la página 47.
3. Sacar con cuidado el conector del interruptor de sensado capuchón y el tornillo del terminal arco piloto
(revestido con tubo termoencogible) por el extremo del tubo alargador en que está el gatillo.
4. Desconectar el interruptor de sensado capuchón que está en este extremo oprimiendo la aleta del conector
para sacarlo.

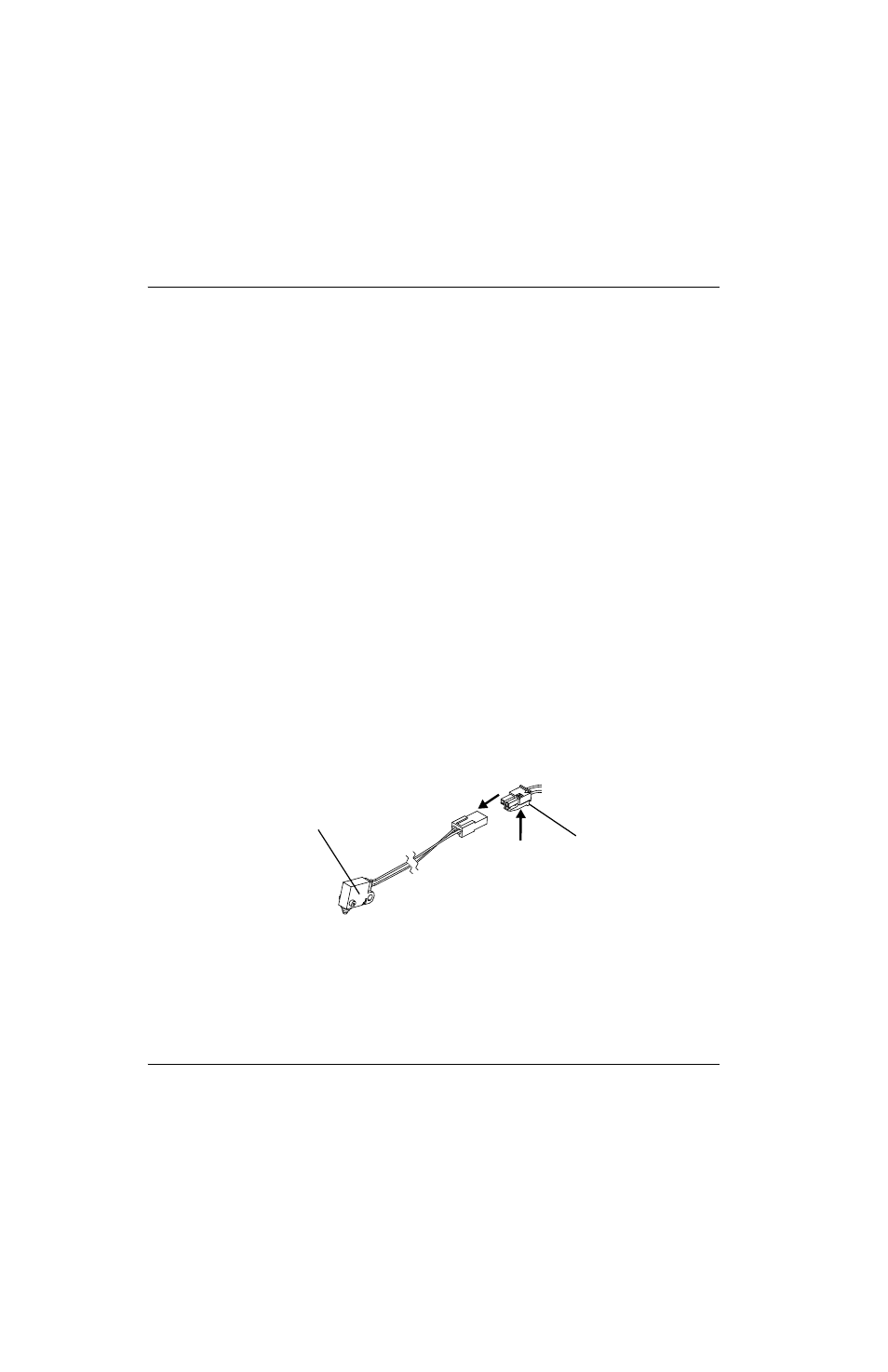

Figura 18
Juego Descripción
428282 Juego: repuesto cuerpo de antorcha manual larga Duramax Hyamp 45° 0,6 m (cabezal antorcha más
tubería de gas) – incluye cable arco piloto, interruptor de sensado capuchón y tiras de espuma
428284 Juego: repuesto cuerpo de antorcha manual larga Duramax Hyamp 45° 1,2 m (cabezal antorcha más
tubería de gas) – incluye cable arco piloto, interruptor de sensado capuchón y tiras de espuma
428283 Juego: repuesto cuerpo de antorcha manual larga Duramax Hyamp 90° 0,6 m (cabezal antorcha más
tubería de gas) – incluye cable arco piloto, interruptor de sensado capuchón y tiras de espuma
428285 Juego: repuesto cuerpo de antorcha manual larga Duramax Hyamp 90° 1,2 m (cabezal antorcha más
tubería de gas) – incluye cable arco piloto, interruptor de sensado capuchón y tiras de espuma
Interruptor de sensado capuchón
Aleta
