Antorchas robóticas Duramax/Duramax Hyamp Manual de servicio 807463 63
4 – Reposición de componentes
Reemplazar los cables y mangueras de la antorcha
1. Efectuar los siguientes procedimientos:
a. Ver Desconectar la energía eléctrica, la alimentación de gas y la antorcha en la página 55
b. Quitarle todos los componentes a la antorcha. Ver Quitar el tambor de posicionamiento en la página 56.

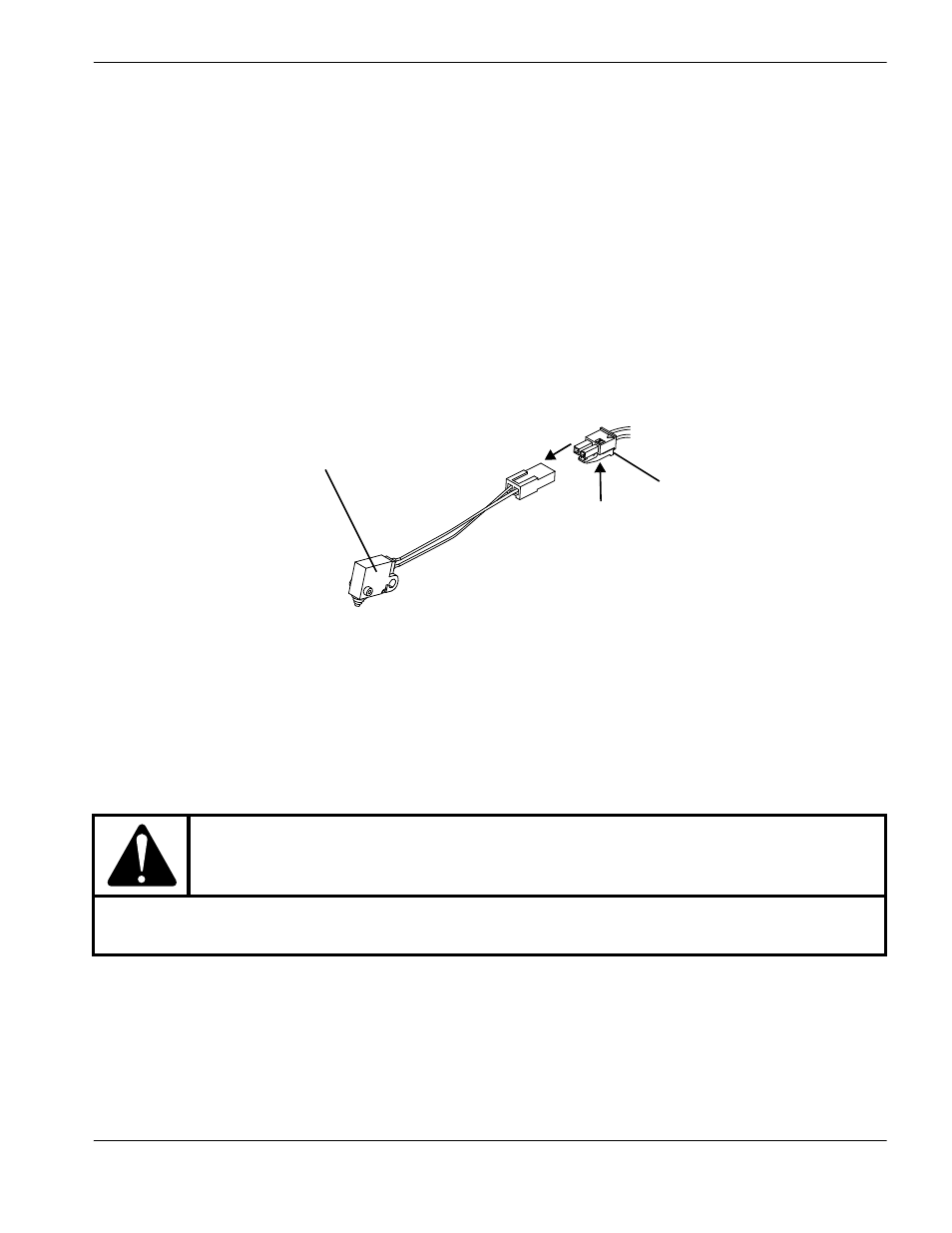

2. Desconectar el interruptor de sensado capuchón.
Figura 29
3. Quitar el tornillo del terminal de arco piloto.
4. Usar 2 llaves para aflojar el conector de gas que une el cuerpo de antorcha con los cables y mangueras de la
antorcha.

Calentar el conector de gas puede facilitar aflojar el trabarroscas y quitar el cuerpo de
antorcha. Calentar lentamente con una pistola de calor solamente el conector de gas
hasta que pueda aflojarlo fácilmente.
Juego Descripción
228852 Juego: repuesto cables y mangueras de la antorcha robótica, 7,6 m
428292 Juego: repuesto cables y mangueras de la antorcha robótica Duramax Hyamp, 7,6 m
¡PRECAUCIÓN!
No calentar los cables. El calentamiento de los cables pudiera dañar las conexiones de cables
y mangueras de la antorcha.
Aleta
Interruptor de sensado capuchón
