54 Antorchas robóticas Duramax/Duramax Hyamp Manual de servicio 807463
4 – Reposición de componentes

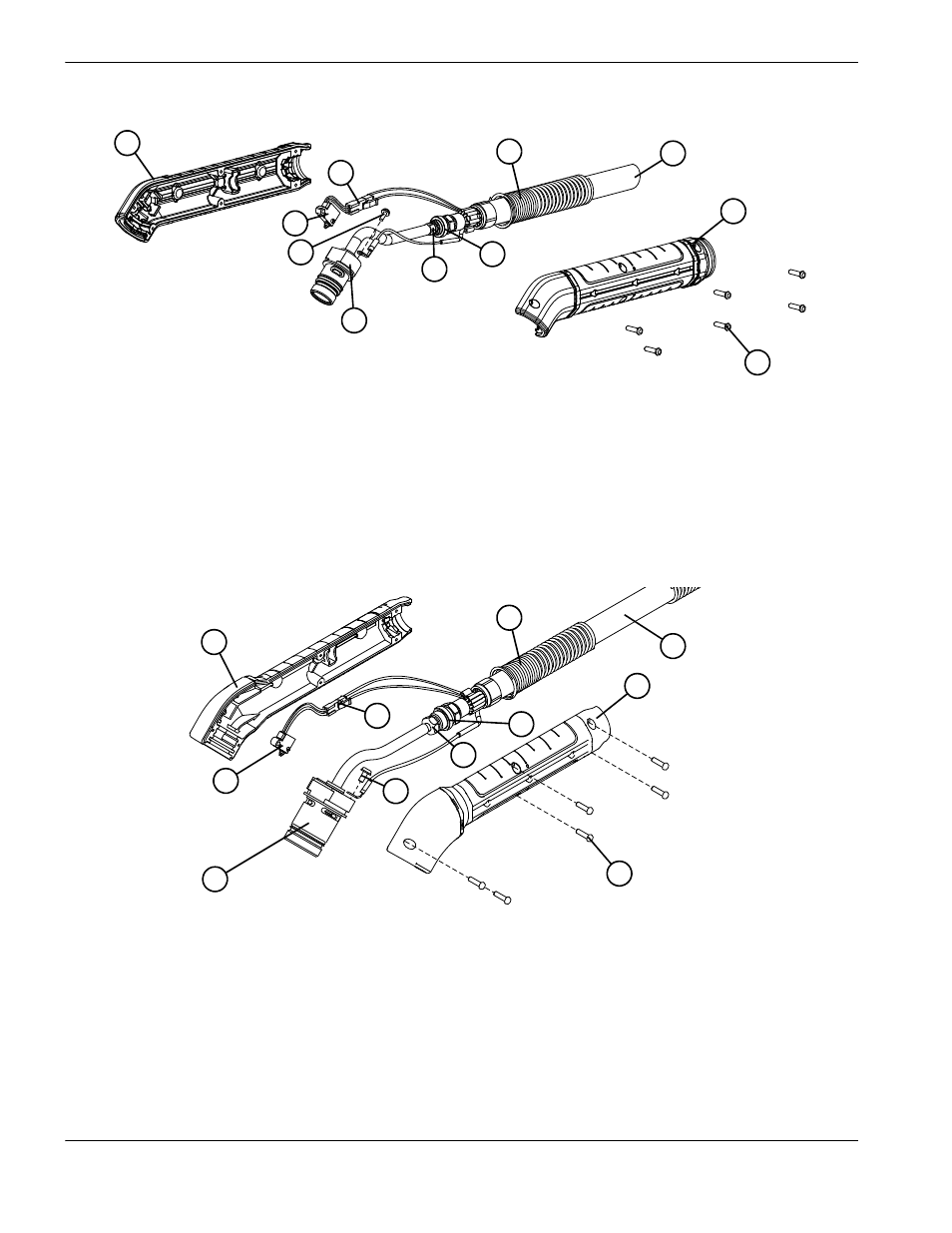

Figura 21 – Duramax 45°
Figura 22 – Duramax Hyamp 45°
2
3
4
5
6
7
8
9
10 11
1
1 Mitad derecha cilindro de posicionamiento
2 Conector interruptor de sensado capuchón
3 Interruptor de sensado capuchón
4 Tornillo terminal cable arco piloto
5 Cuerpo de antorcha
(cabezal antorcha y tubería de gas)
6 Conector tubería alimentación de gas
7 Brida roscada de gas
8 Tornillos cilindro de posicionamiento (6)
9 Mitad izquierda cilindro de posicionamiento
10 Cables y mangueras de la antorcha
11 Pasacables
1
2
3
4
5
6
7
8
9
10
11
1 Mitad derecha cilindro de posicionamiento
2 Conector interruptor de sensado capuchón
3 Interruptor de sensado capuchón
4 Tornillo terminal cable arco piloto
5 Cuerpo de antorcha
(cabezal antorcha y tubería de gas)
6 Conector tubería alimentación de gas
7 Brida roscada de gas
8 Tornillos cilindro de posicionamiento (6)
9 Mitad izquierda cilindro de posicionamiento
10 Cables y mangueras de la antorcha
11 Pasacables
