Antorchas robóticas Duramax/Duramax Hyamp Manual de servicio 807463

2 – Montaje de la antorcha

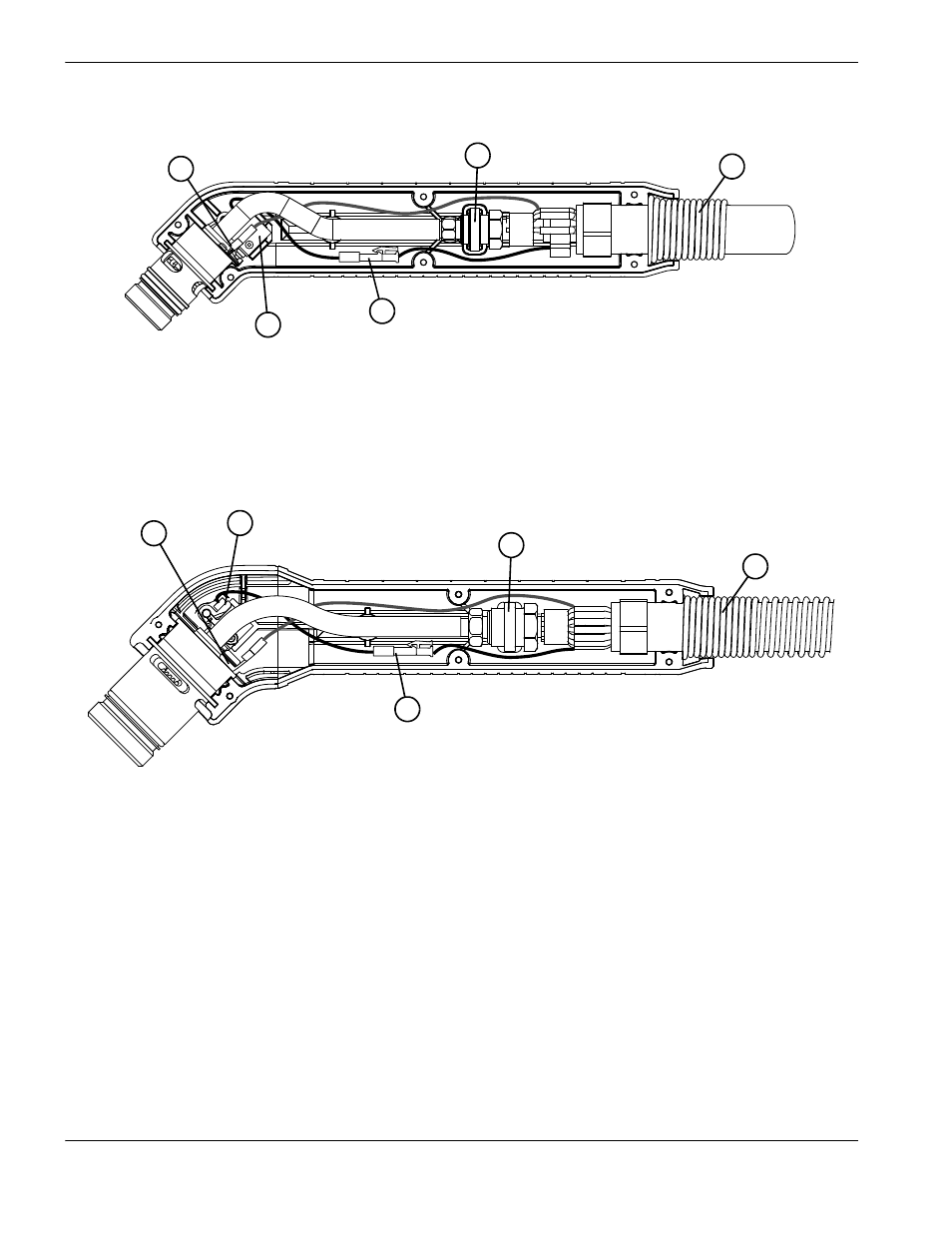

Figura 8 – Tendido de los cables en la Duramax

Figura 9 – Tendido de los cables en la Duramax Hyamp

2

3

4

1

5

1

Terminal cable arco piloto

2

Interruptor de sensado capuchón

3

Conector interruptor de sensado capuchón

4

Brida roscada de gas

5

Pasacables

2

3

4

1

5

1

Terminal cable arco piloto

2

Interruptor de sensado capuchón

3

Conector interruptor de sensado capuchón

4

Brida roscada de gas

5

Pasacables
