Antorchas robóticas Duramax/Duramax Hyamp Manual de servicio 807463
4 – Reposición de componentes

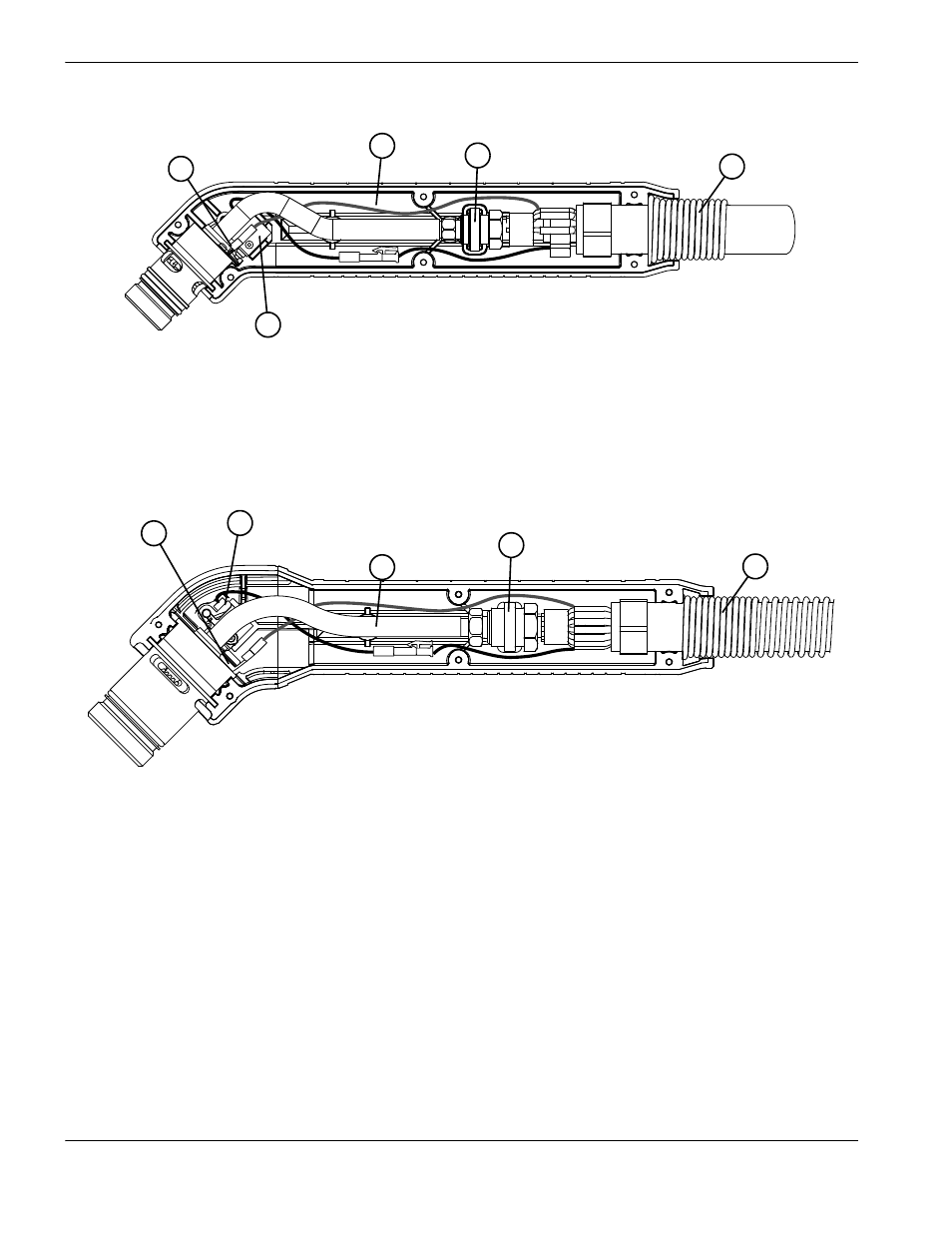

Figura 25 – Tendido de los cables en la Duramax
Figura 26 – Tendido de los cables en la Duramax Hyamp
5. Meter el cuerpo de antorcha en la mitad derecha del cilindro de posicionamiento, con la brida roscada
de la manguera de gas alineada con su ranura correspondiente.
6. Alinear el pasacables con su ranura en el cilindro de posicionamiento.
7. Con cuidado de que el cilindro de posicionamiento y la brida roscada no pellizquen los cables, alinear
la mitad izquierda del cilindro con su mitad derecha.
8. Enroscarle los tornillos a la mitad izquierda del cilindro de posicionamiento. Apretar a 15,0 kg·cm.
2
3
4
1
5
1
Terminal cable arco piloto
2
Interruptor de sensado capuchón
3
Conector interruptor de sensado capuchón
4
Brida roscada de gas
5
Ranura del pasacables
2
3
4
1
5
1
Terminal cable arco piloto
2
Interruptor de sensado capuchón
3
Conector interruptor de sensado capuchón
4
Brida roscada de gas
5
Ranura del pasacables
