2 – Montaje de la antorcha
Instalar la antorcha
Según el tipo de antorcha, robot y método de instalación, posiblemente se necesite desarmar la antorcha o el enchufe
FastConnect. Si el método de montaje es exterior no es necesario desarmar la antorcha. La antorcha se puede montar
siguiendo las instrucciones que se dan en
Montar la antorcha en la página 30.
En el caso del método de montaje a través del brazo, ver la Figura 3 para identificar si el espacio a través del brazo del
robot es lo suficientemente grande como para que acepte el enchufe FastConnect de los cables y mangueras de la
antorcha como tal o quitándole las 2 mitades del acople. Si el espacio hueco a través del brazo es lo suficientemente
grande como para que quepa el enchufe FastConnect como tal, tender por él los cables y mangueras de la antorcha.
Montar después la antorcha en el brazo del robot conforme a las instrucciones en
Montar la antorcha en la página 30.

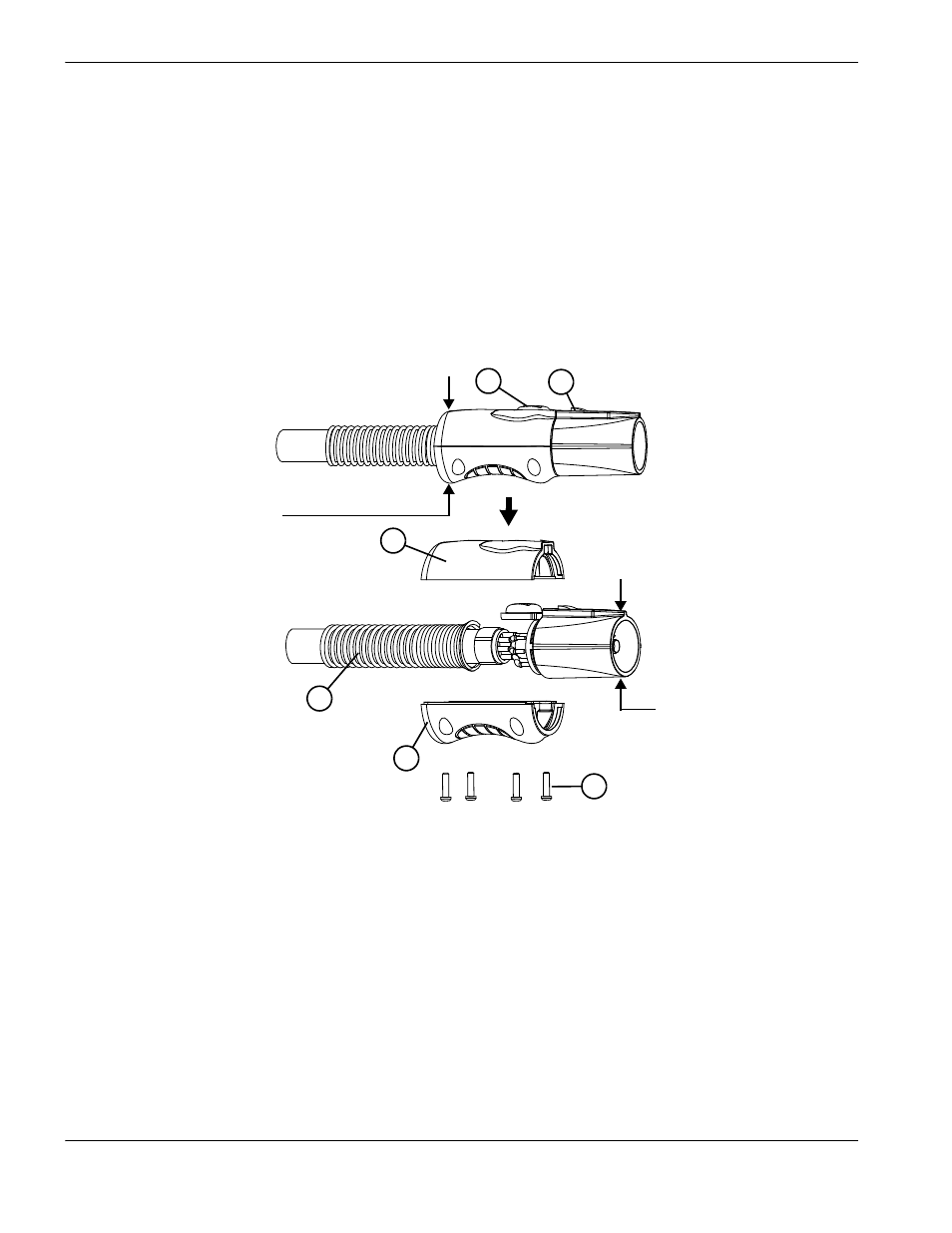

Figura 3
1 2
3
4
5
6
4,20 cm
3,68 cm
1 Botón desconexión
2 Orejeta
3 Mitad superior acople
4 Pasacables
5 Mitad inferior acople
6 Tornillos de montaje (4)
