2 – Montaje de la antorcha
Ver el radio de pliegue mínimo de cables y mangueras de la antorcha recomendado en la Figura 1 o la Figura 2
en la página 16.
Si se va a usar la abrazadera de antorcha robótica Hypertherm (228806), llevar a cabo las instrucciones a continuación:
1. Montar la abrazadera de antorcha robótica con un juego de agujeros (pasantes o roscados).

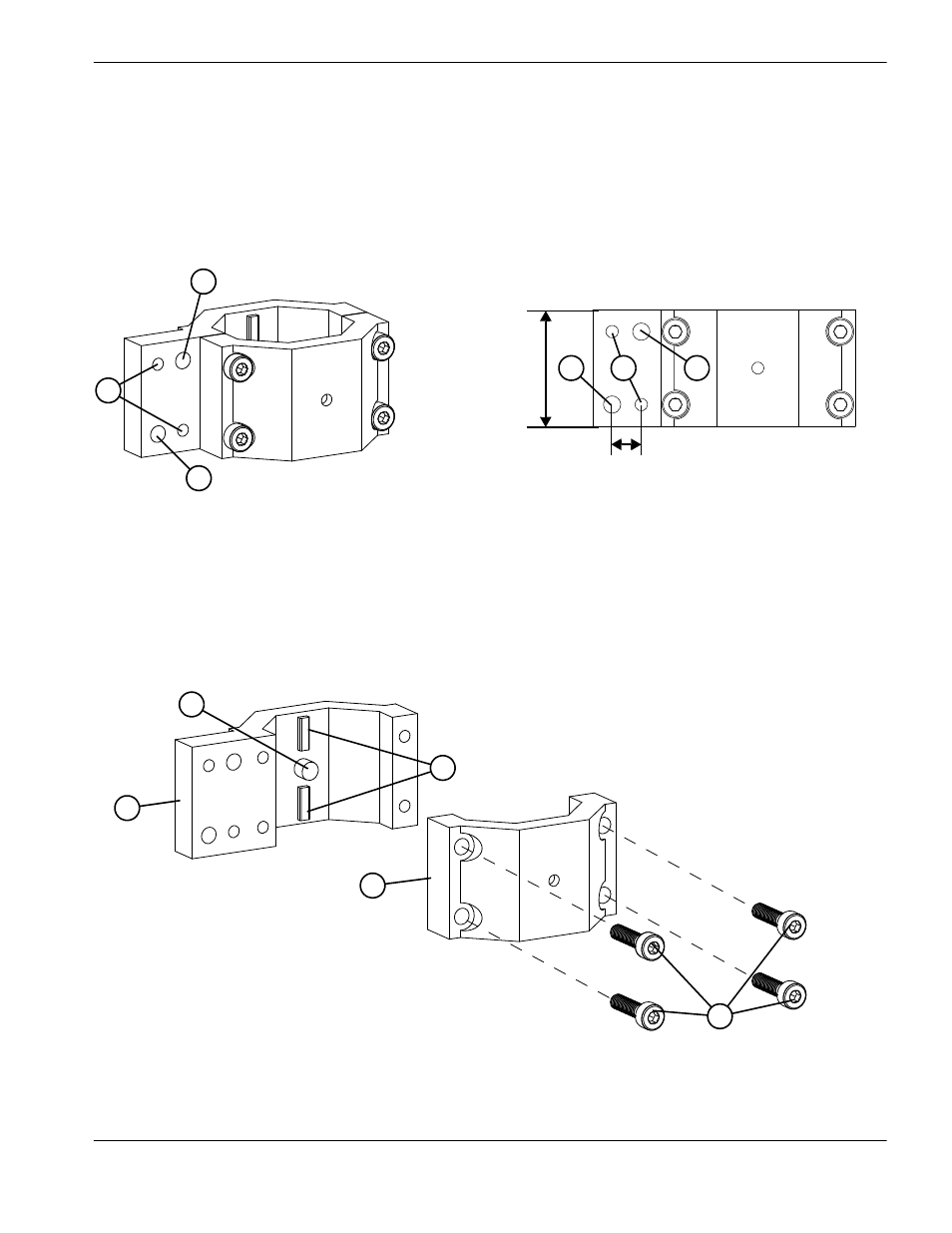

Figura 11
2. Desunir la abrazadera de antorcha zafándole los 4 tornillos a la mitad frontal.

El juego viene con un segundo pasador de posición para otro apoyo montante que sea
necesario o como pieza de repuesto.
Figura 12
0,76 cm
1,91 cm
2
1
1
2 1 1
1 Agujero pasante 0,45 cm 2 Agujero roscado M4 x 0,7
1
2
3
4
5
1 Pasador de posición
2 Mitad trasera abrazadera
3 Mitad frontal abrazadera
4 Tornillos (4)
5 Aletas anti rotación
