30 Antorchas robóticas Duramax/Duramax Hyamp Manual de servicio 807463
2 – Montaje de la antorcha
Montar la antorcha
Hay 2 métodos de montaje para cada estilo de antorcha robótica a fin de mantener constante su posición:
1. marcas de gradación – situadas a ambos lados del cilindro de posicionamiento. Tiene una escala en pulgadas y otra
en centímetros.
2. orificios de posición – a una misma distancia a lo largo de las ranuras anti rotación a los lados del cilindro

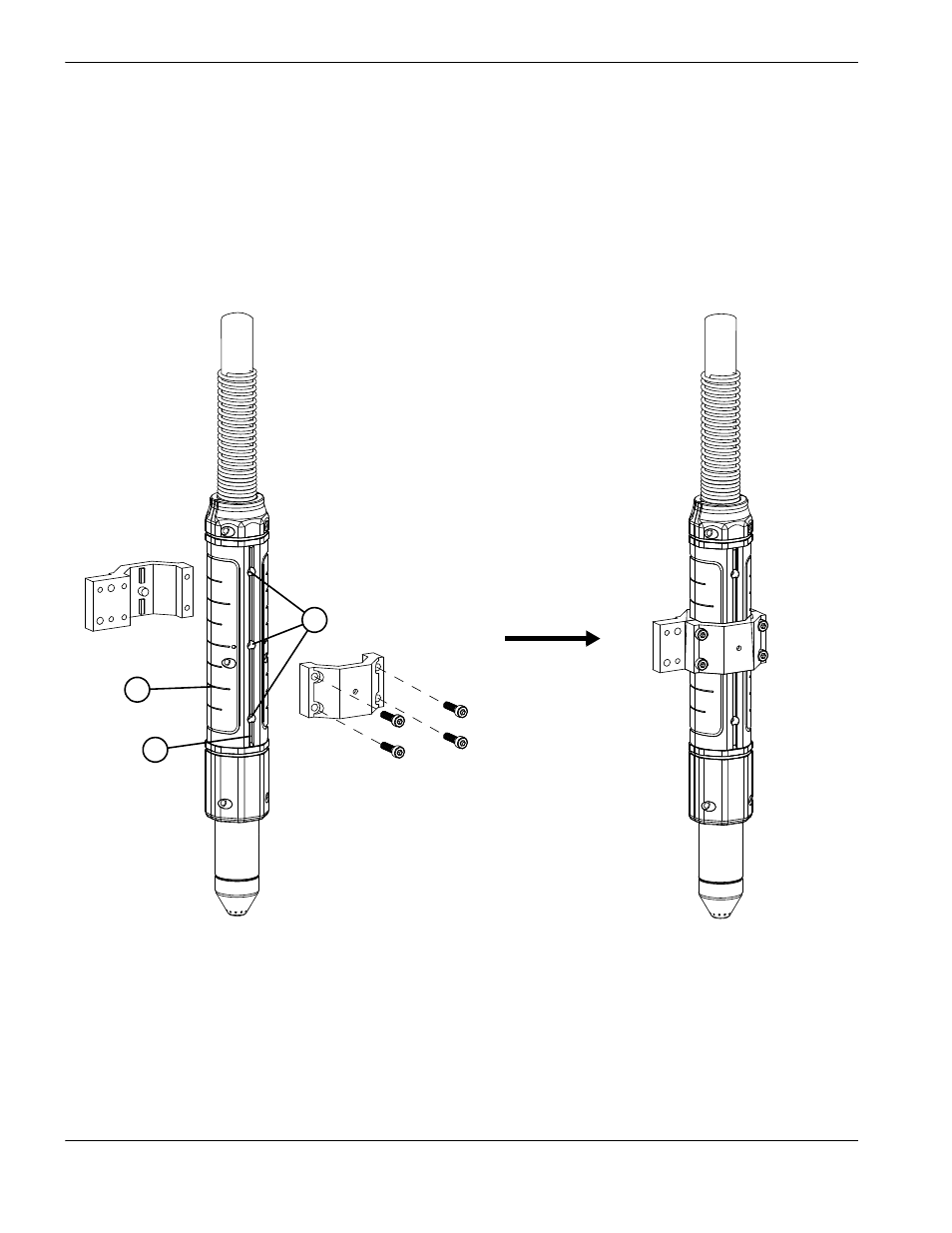

Figura 10
La antorcha robótica debe estar bien montada en el brazo del robot para asegurar la distancia antorcha-pieza
correspondiente en cada corte. Para la antorcha robótica, Hypertherm ofrece una abrazadera con pasadores en la misma
posición que los orificios y aletas anti rotación. Si opta por usar otra abrazadera de antorcha, seguir las instrucciones
del fabricante para montarla en la antorcha. Queda a cargo del cliente la interconexión entre la abrazadera de antorcha
y el brazo del robot.
1
2
3
1 Marcas gradación
2 Ranura anti rotación
3 Orificios de posición (3)
