Antorchas robóticas Duramax/Duramax Hyamp Manual de servicio 807463 27
2 – Montaje de la antorcha
Figura 7
13. Enroscar el cuerpo de antorcha con los cables y mangueras de la antorcha hasta que ajusten.

Los cables blancos del conjunto de cables y mangueras deben estar hacia arriba.
14. Usar 2 llaves para apretar a 69,1 kg·cm el conector de gas que une el cuerpo de antorcha a los cables y mangueras
de la antorcha.
15. Tender el cable arco piloto por debajo de la tubería de gas y por encima de la ranura para la brida roscada
de manguera de gas. Ver la Figura 8 y la Figura 9.
16. Apretar el tornillo del terminal arco piloto a 17,3 kg·cm.

El cable deberá bajar un poco en el cilindro de posicionamiento.
17. Meter el interruptor de sensado capuchón en el orificio y montante de soporte. (Ver la Figura 6).
18. Tender los cables del sensor de capuchón por debajo de la ranura para brida roscada de manguera de gas.

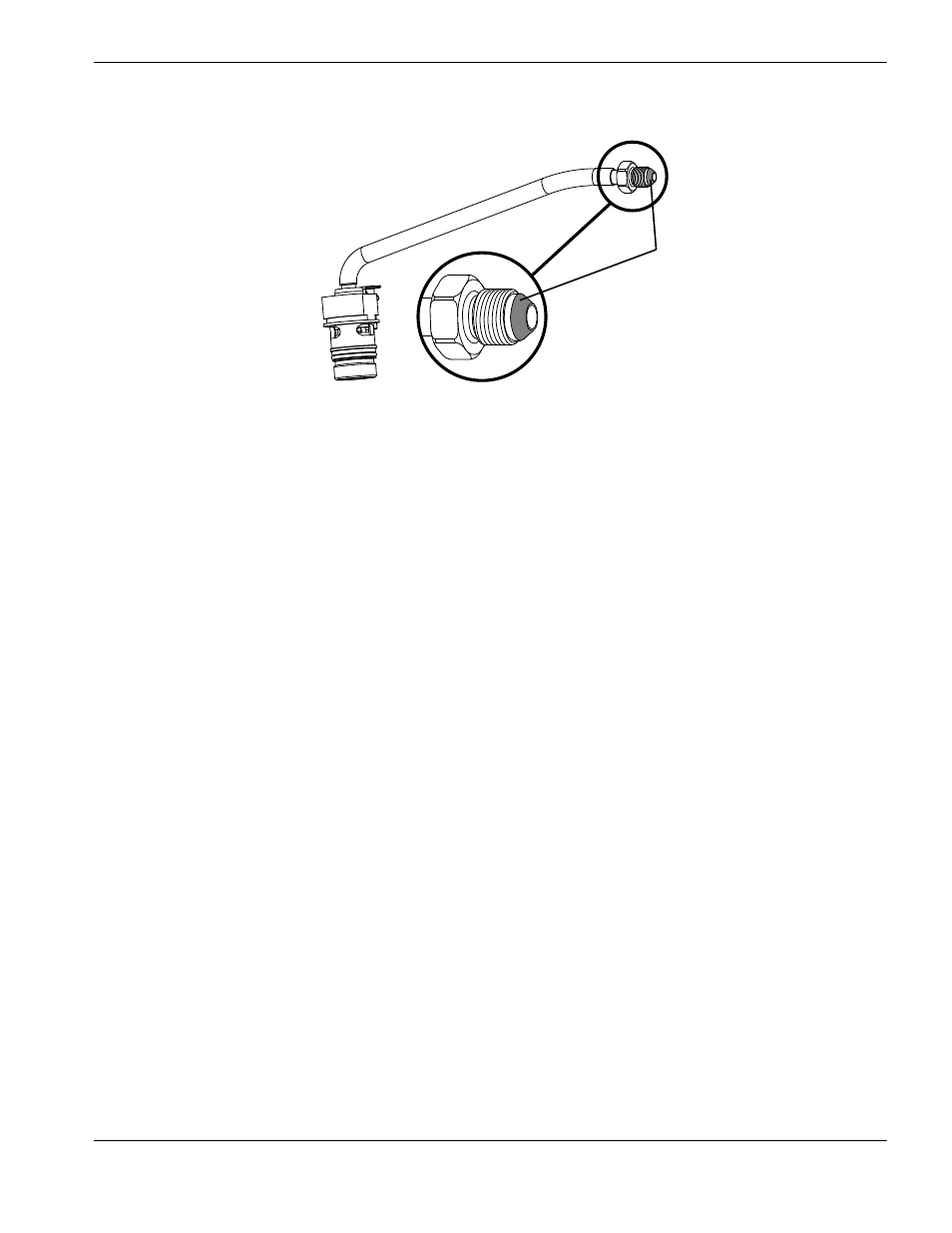

Área cónica conector tubería
de gas
