62 Antorchas robóticas Duramax/Duramax Hyamp Manual de servicio 807463
4 – Reposición de componentes
Reemplazar el interruptor de sensado capuchón
1. Efectuar los siguientes procedimientos:
a. Ver Desconectar la energía eléctrica, la alimentación de gas y la antorcha en la página 55
b. Quitarle todos los componentes a la antorcha. Ver Quitar el tambor de posicionamiento en la página 56.

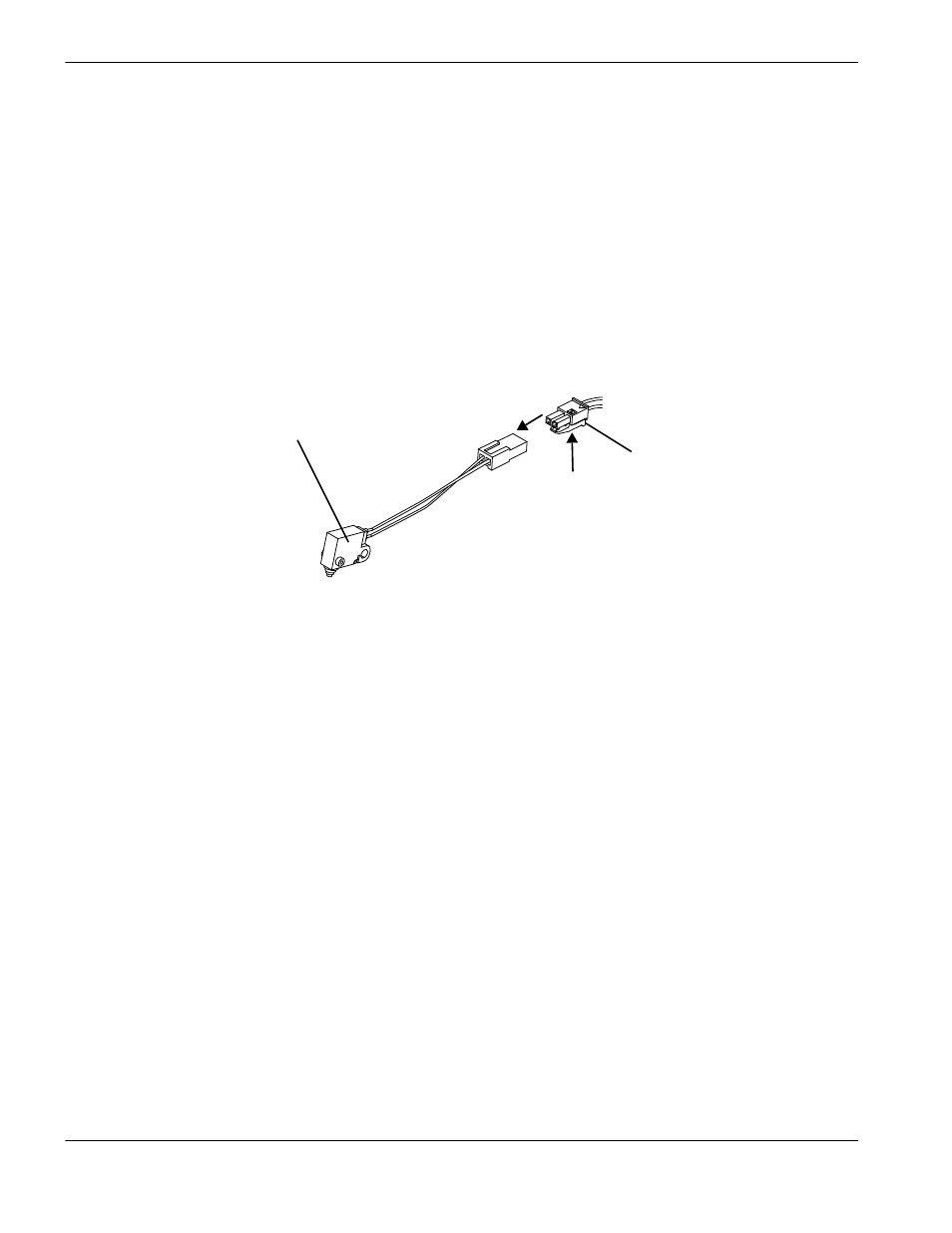

2. Desconectar el interruptor de sensado capuchón oprimiendo la aleta del conector para sacarlo.
Figura 28
3. Conectar el interruptor de sensado capuchón nuevo a los cables y mangueras de la antorcha metiendo el enchufe
correspondiente en el zócalo.
4. Efectuar los siguientes procedimientos:
a. Instalar de nuevo todos los componentes de la antorcha que se quitaron. Ver Instalar el tambor de
posicionamiento en la página 57.
b. Volver a conectar la antorcha y la alimentación de gas y poner en ON (I) (encendido) la energía.
Juego Descripción
228109 Juego: repuesto interruptor de sensado capuchón
Aleta
Interruptor de sensado capuchón
