Antorchas robóticas Duramax/Duramax Hyamp Manual de servicio 807463 57
4 – Reposición de componentes

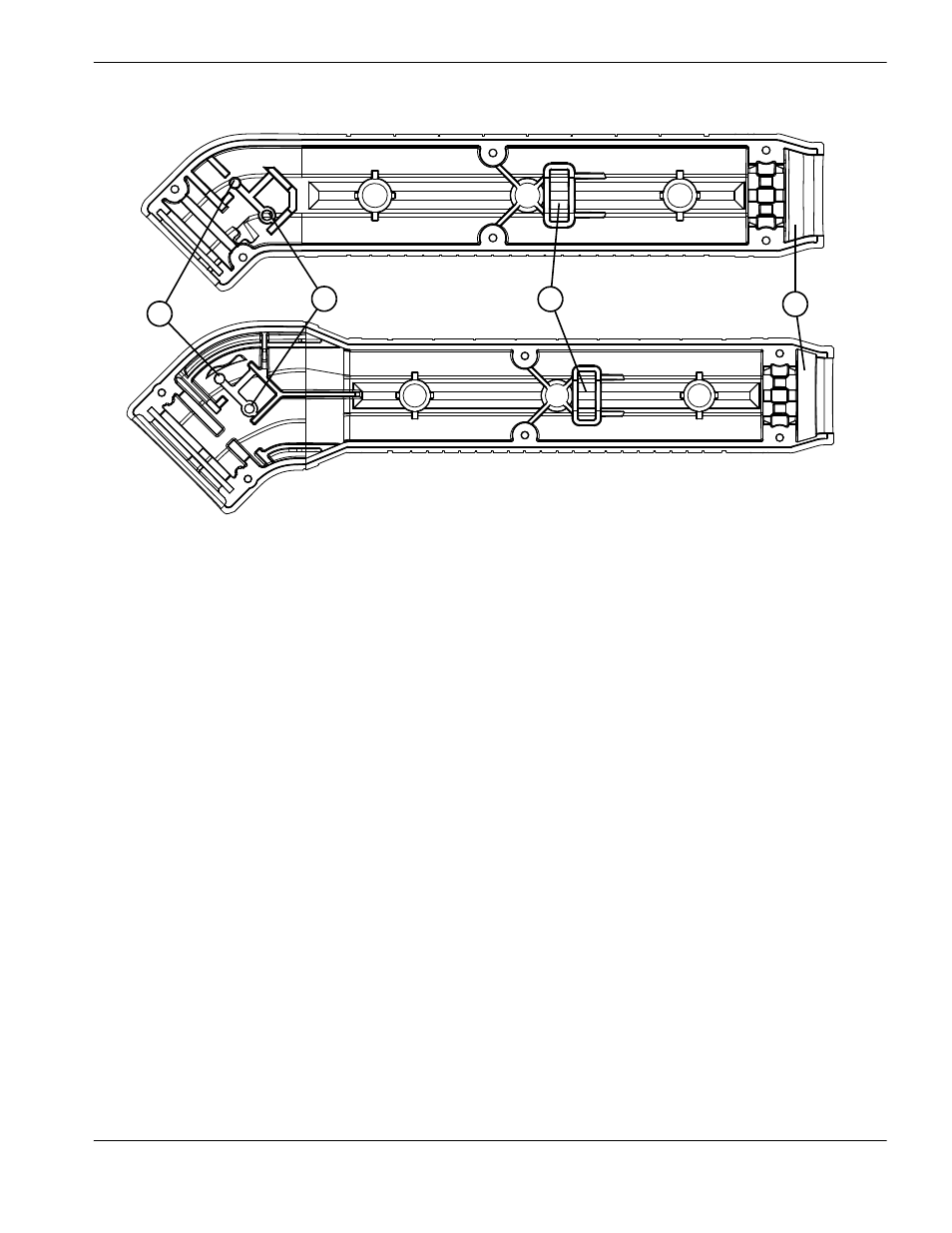

Figura 24 – Duramax 45° (arriba) y Duramax Hyamp 45° (abajo)
Instalar el tambor de posicionamiento
1. Colocar la mitad derecha del cilindro de posicionamiento sobre una superficie plana con el interior boca arriba.

Si se va a reemplazar el cilindro de posicionamiento, usar las mitades del cilindro nuevas
que vienen con el juego.
2. Meter el interruptor de sensado capuchón en el orificio y montante de soporte. (Ver la Figura 24).
3. Tender los cables del sensor de capuchón por debajo de la ranura para brida roscada de manguera de gas.
4. Tender el cable arco piloto por debajo de la tubería de gas y por encima de la ranura para la brida roscada
de manguera de gas. (Ver la Figura 25 y la Figura 26).
2 3
4
1
1 Montante de soporte interruptor de sensado
capuchón
2 Orificio montante interruptor de sensado capuchón
3 Ranura brida roscada de gas
4 Ranura del pasacables
