38 Antorchas robóticas Duramax/Duramax Hyamp Manual de servicio 807463
2 – Montaje de la antorcha
Instalar los consumibles
Para operar la antorcha robótica debe tener instalado un juego completo de piezas consumibles: escudo frontal,
capuchón de retención, boquilla, electrodo y anillo distribuidor.
Si el Oring del cuerpo de antorcha está seco, engrasarlo y engrasar la rosca con una capa fina de lubricante de silicona.
El lubricante de silicona viene con diferentes juegos de repuesto. Instalar después los consumibles como se muestra
en la
Figura 14 para operar la antorcha. Asegurarse de usar las piezas correspondientes al amperaje del sistema en
cuestión. Para reemplazar los consumibles, poner el interruptor de la fuente de energía en OFF (O) (apagado), quitar
los consumibles e instalar los nuevos tomando como referencia la
Figura 14.

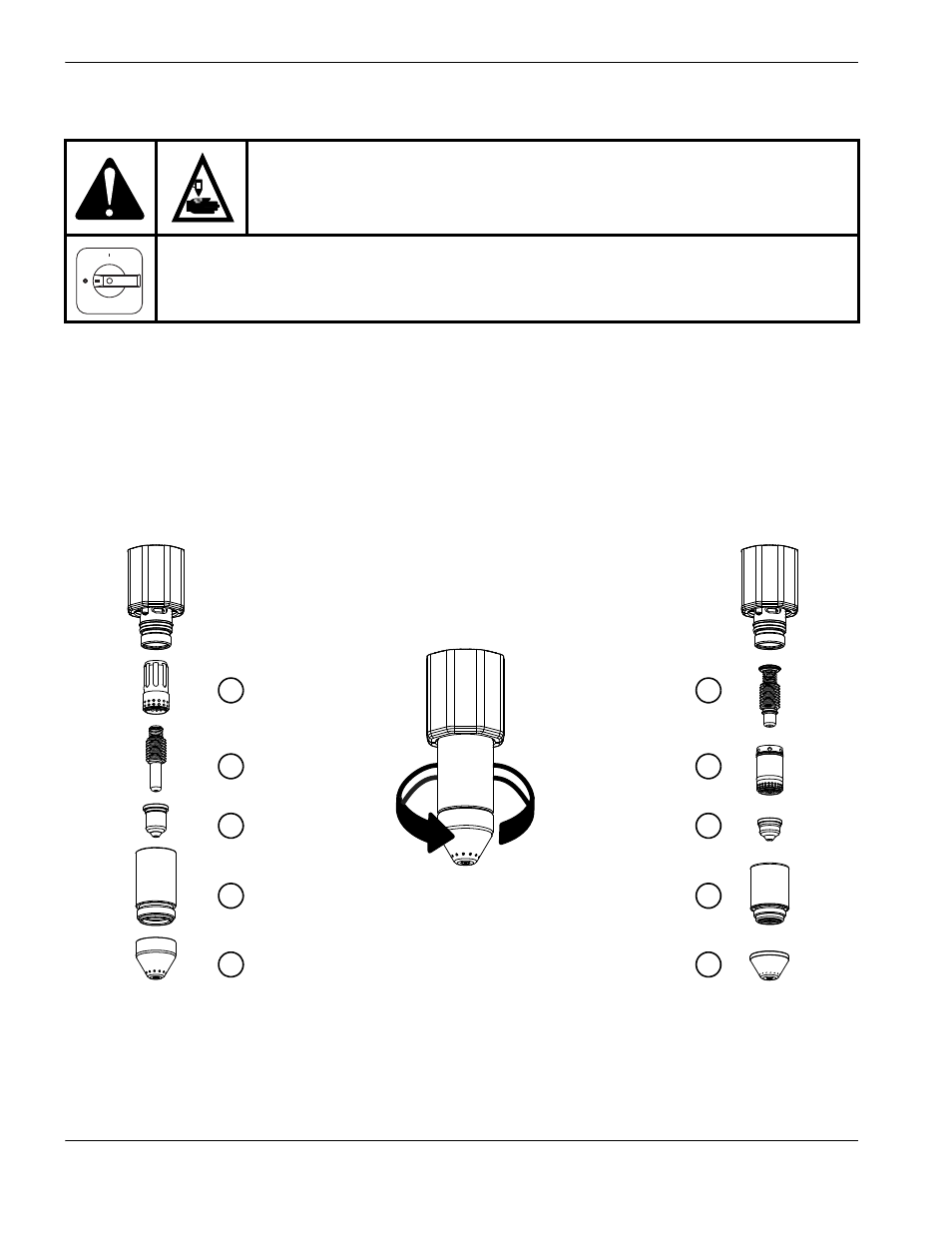

Figura 14
¡ADVERTENCIA!
EL ARCO DE PLASMA
DE LAS ANTORCHAS DE ENCENDIDO INSTANTÁNEO
PUEDE OCASIONAR LESIONES Y QUEMADURAS
El arco de plasma prende inmediatamente al activarse el interruptor de la antorcha.
Antes de cambiar los consumibles, asegurarse de que la energía esté en OFF (apagado).
1
2
3
4
5
1
2
3
4
5
Duramax Duramax Hyamp
1 Anillo distribuidor
2 Electrodo
3 Boquilla
4 Capuchón de retención
5 Escudo frontal
