Antorchas robóticas Duramax/Duramax Hyamp Manual de servicio 807463 39
2 – Montaje de la antorcha

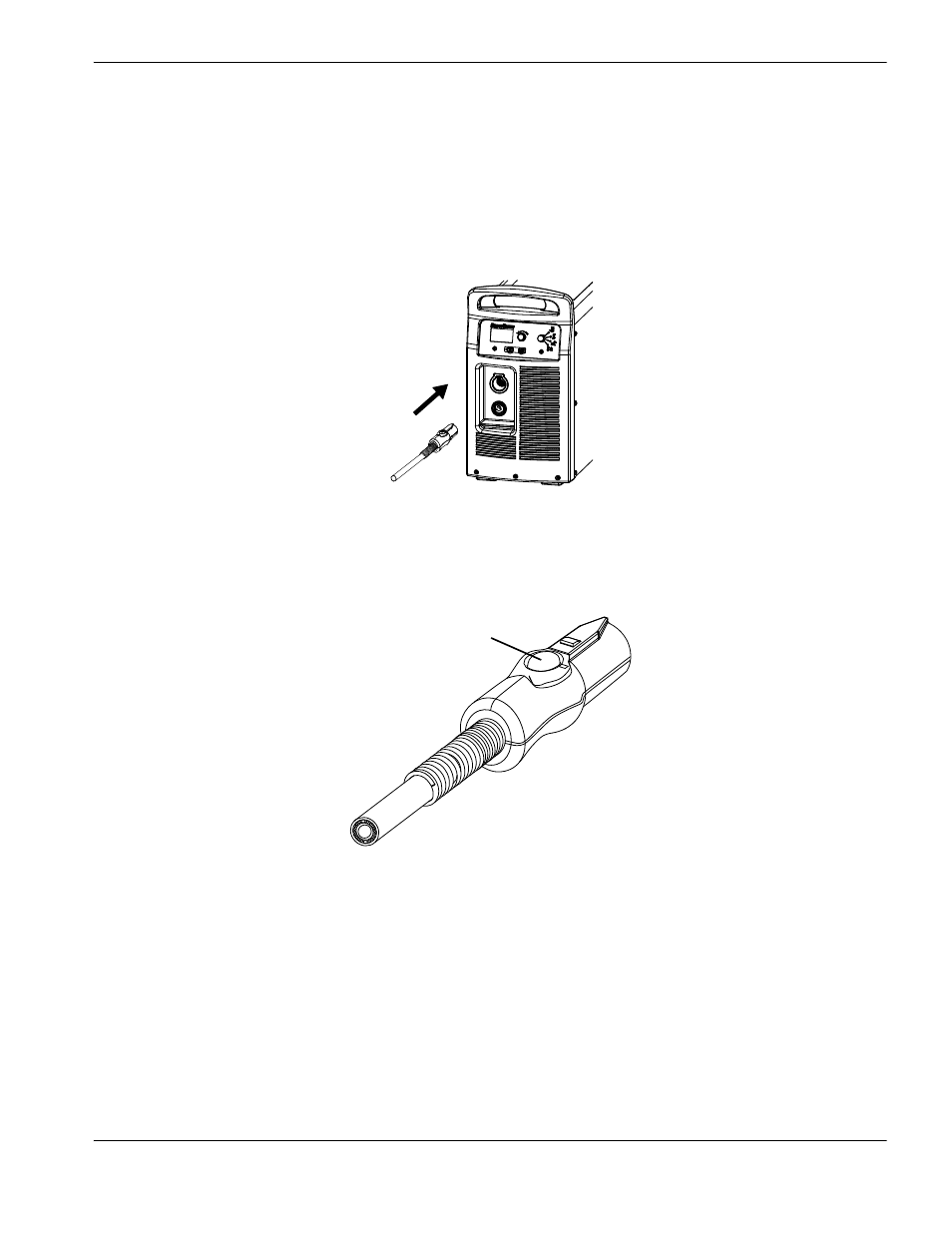

Conectar los cables y mangueras de la antorcha
Los sistemas Powermax65, Powermax85, Powermax105 y Powermax125 vienen con un mecanismo de desconexión
rápida FastConnect
TM para conectar y desconectar los cables y mangueras de la antorcha manual, mecanizada
y robótica. Antes de conectar o desconectar una antorcha, poner el sistema en OFF (apagado). Para conectar
la antorcha, meter el conector en el receptáculo al frente de la fuente de energía.
Figura 15
Para quitar la antorcha, oprimir el botón rojo del conector y sacarlo del receptáculo.
Figura 16
Botón rojo
