Antorchas robóticas Duramax/Duramax Hyamp Manual de servicio 807463 43
2 – Montaje de la antorcha

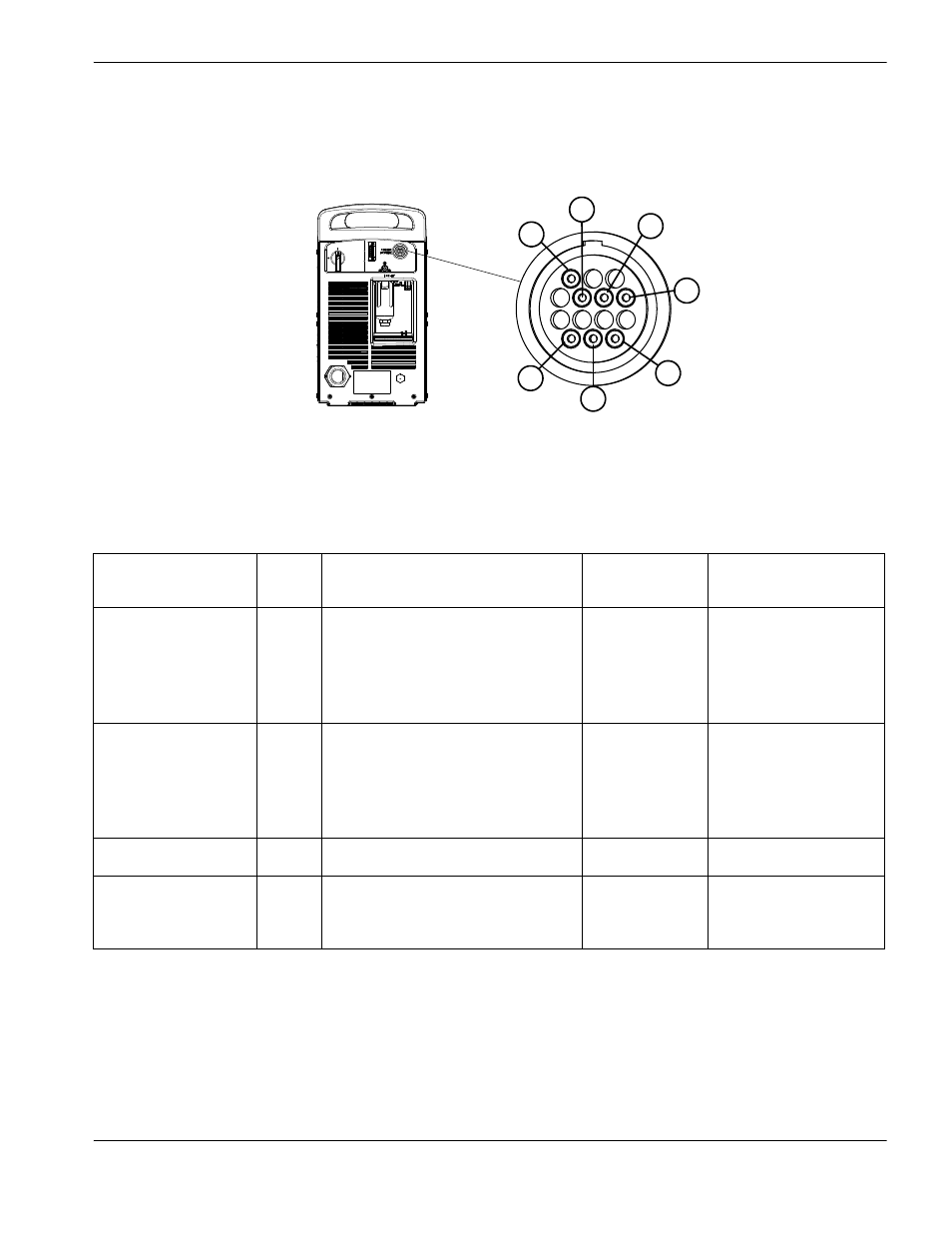

Diagrama de pines interfaz máquina
Figura 18 – Zócalos de conectores
Al conectar la fuente de energía a un control de altura de la antorcha o CNC con un cable de interfaz máquina, consultar
la
Tabla 1.
Tabla 1 – Señales cable de interfaz máquina
Señal Tipo Notas
Zócalos
conectores Alambres cable
exterior
Arranque
(arrancar plasma) Entrada Normalmente abierto.
Voltaje en circuito abierto: 18 VCD
en los terminales START (arranque).
Requiere cierre a contacto seco para
activarse.
3, 4 Verde, negro
Transferencia
(iniciar avance
de máquina) Salida Normalmente abierto. Cierre a
contacto seco en la transferencia
del arco.
120 VCA/1 A como máximo en el relé
de interfaz máquina.
12, 14 Rojo, negro
A tierra A tierra 13
Divisor de tensión Salida Señal de arco divisor de tensión
20:1, 21.1:1, 30:1, 40:1, 50:1
(da un máximo de 16 V). 5 (-), 6 (+) Negro (-), blanco (+)
3
4
5
6
12
13
14
