INSTRUCCIONES PARA EL USARIO NM ESPAÑOL 71576489 - 11/09
Página 30 de 52
6.2.4 Cierres mecánicos
El mantenimiento se limita a la verificación del buen
funcionamiento del cierre mecánico. Es necesario
comprobar las pequeñas fugas que indican el
deterioro de las superficies de fricción o de los
elementos de estanqueidad secundarios (juntas,
fuelles, diafragmas). Se recomienda detener la
máquina lo antes posible y ponerse en contacto con
un ingeniero cualificado para reparar el cierre. Si se
detecta una fuga y ésta es persistente, detener la
bomba y sustituir el cierre mecánico lo antes
posible.
6.2.5 Prensaestopas
6.2.5.1 Bomba equipada con un prensaestopas
Un prensaestopas bien pulido y regulado
correctamente necesita muy poco mantenimiento. Si
a la larga las fugas llegan a ser importantes, se
procederá a un nuevo apretado del prensaestopas,
para llevarlo de nuevo a su nivel normal.
En el caso de que no sea posible un nuevo
apretado, es preciso guarnecer de nuevo el
prensaestopas.
6.2.5.2 Desmontaje y peritaje del prensaestopas
a) Quitar las rejillas de protección.
b) Echar hacia atrás el prensaestopas.
c) Sacar los anillos de fondo con ayuda de un
extractor previsto para esta operación (en él
está incluida la linterna, si existe; volver a
colocarlo en su posición y su sentido de
montaje).
d) Controlar con cuidado el estado de la superficie
de la camisa; la presencia de muchos surcos
requiere su sustitución.
e) Limpiar con cuidado los diferentes elementos
constitutivos del prensaestopas.
6.2.5.3 Montaje de los prensaestopas
El anillo de fondo debe estar cortado de manera que
se consiga un ligero ajuste sobre el diámetro
exterior y haya un juego inicial entre la camisa y el
anillo de fondo.
Para ello, enrollar el anillo de fondo en forma de
hélice con espira alrededor de la camisa del eje o de
un mandril del mismo diámetro. (Tomar las
precauciones necesarias para no rayar la camisa).

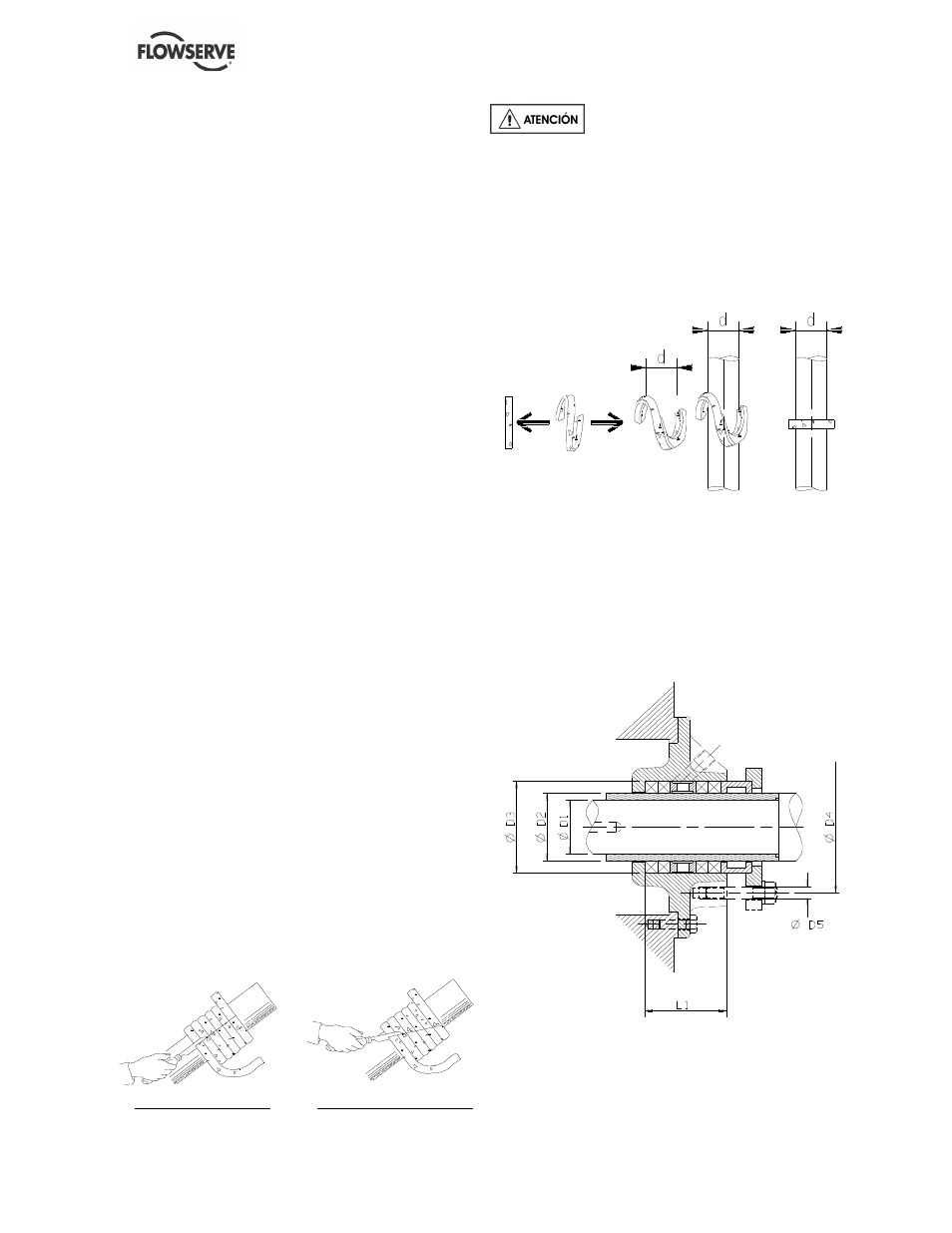

Ejemplo de corte recto Ejemplo de corte biselado
Es preciso asegurar un apriete sobre
la caja y no sobre la camisa.
COLOCACIÓN DE LOS ANILLOS
Seguir las recomendaciones siguientes:
a) Montaje del anillo de fondo en S.
b) Defasaje del corte de aproximadamente 90º
entre dos anillos.
c) Montaje de un anillo tras otro.
Después de haber colocado el último anillo,
aproximar el prensaestopas a los anillos apretando
las tuercas a mano.
Al terminar esta fase de apriete, se debe poder girar
el eje con la mano sin más esfuerzo que antes de
montar los anillos.
