Prever taladros de anclaje suficientemente
grandes y profundos para instalar los pernos.
Disponer, si es necesario, golletes de vaciado de
cemento.
Generalmente, la bomba y el motor están
montados en un zócalo común. Si no, cada
máquina se monta en su zócalo correspondiente.
Los zócalos deben están anclados.

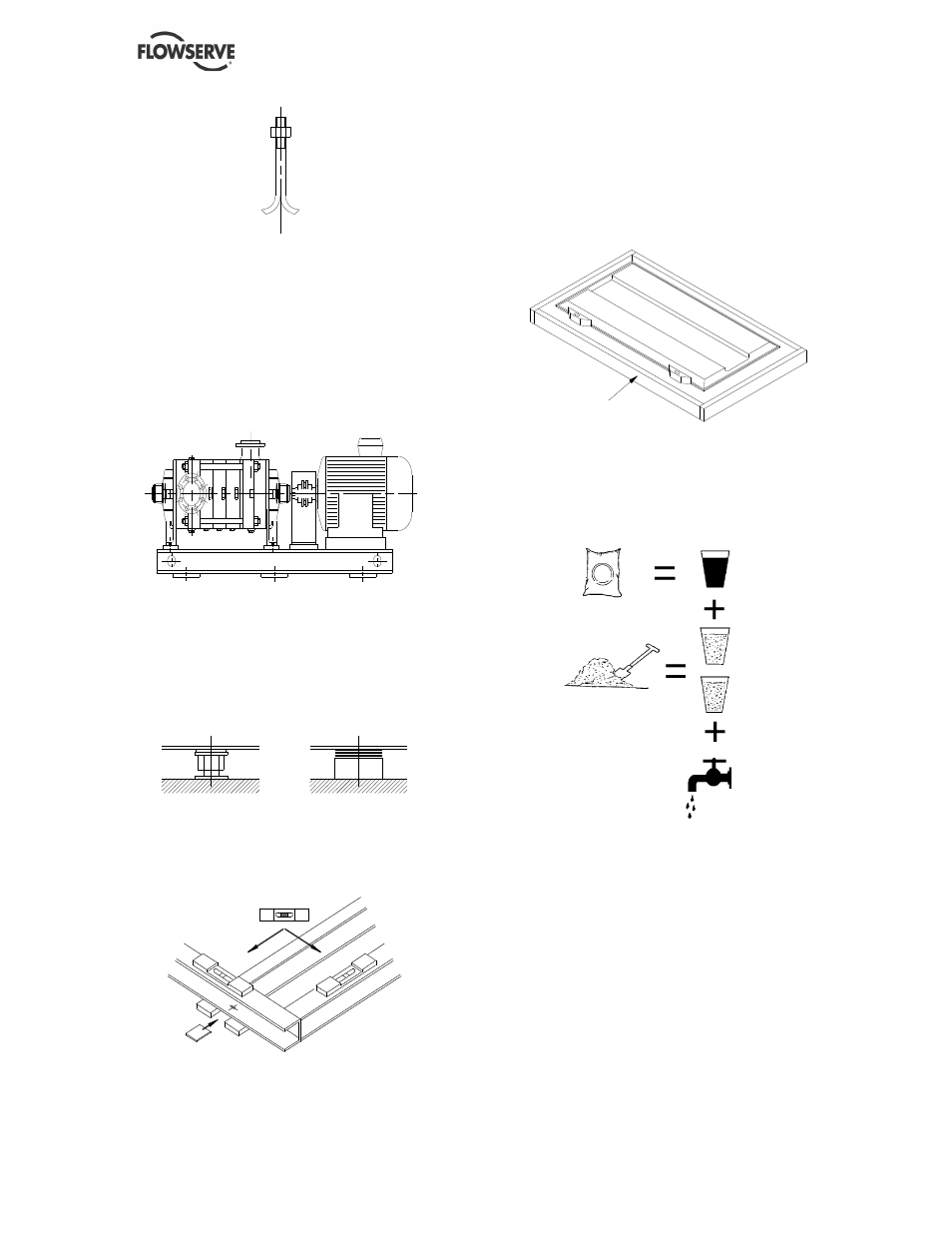

4.2.1 Colocación de los zócalos para el anclaje
a) Limpiar perfectamente la superficie de la
cimentación.
b) Colocar galgas (espesor total 20 a 25 mm) en
cada lado de los taladros de anclaje (como
alternativa, se pueden usar tornillos
niveladores).
c) Apoyar el zócalo y ponerlo a nivel en los dos
sentidos con ayuda de calzos suplementarios.
Tolerancia máxima admisible 0,5 mm por 1
metro.
d) Si los pernos ya están anclados, apretarlos
ligeramente. Si no, dejar los pernos
suspendidos
4.3 Inyección de cemento
4.3.1 Anclaje de los zócalos
a) Preparar el lugar para el anclaje. Limpiar la
superficie sobre la que se va a echar el
cemento y hacer un encofrado exterior, como
se indica en la figura.
Encofrado
b) Preparar la lechada (cemento, resina) según
las instrucciones del fabricante.
c) Utilizar productos de anclaje sin retracción.
d) Verter la lechada hasta el nivel deseado, alisar
las superficies. Tomar las precauciones
necesarias para evitar la formación de bolsas
de aire.
e) Colocar el encofrado, encajar los ángulos
exteriores, alisar las diferentes superficies.
f) Después de que la lechada haya fraguado,
apretar definitivamente los pernos de la
sujeción.
g) Realizar el control de alineación como se
describe a continuación.
