INSTRUCCIONES PARA EL USARIO NM ESPAÑOL 71576489 - 11/09
Página 17 de 52
4.4 Alineamiento inicial
Antes de conectar los
acoplamientos, comprobar el sentido de giro del
motor.
4.4.1 Expansión térmica
Normalmente la bomba y el motor
deberán alinearse a temperatura ambiente con
una tolerancia por la expansión térmica que ocurra
a la temperatura de operación. En las
instalaciones de bombas donde se produzcan
altas temperaturas del líquido bombeado, la
unidad debería operarse a la temperatura real de
operación, pararse y verificar inmediatamente el
alineamiento.
4.4.2 Métodos de alineamiento
Tanto la bomba como el
accionamiento deben estar aislados
eléctricamente y desconectados los
semiacoplamientos.
SE DEBE verificar el alineamiento.
Aun cuando la bomba sale de fábrica ya alineada,
es muy probable que se altere el alineamiento
durante el transporte o manejo. Si es necesario,
alinear el motor con la bomba, nunca la bomba con
el motor.

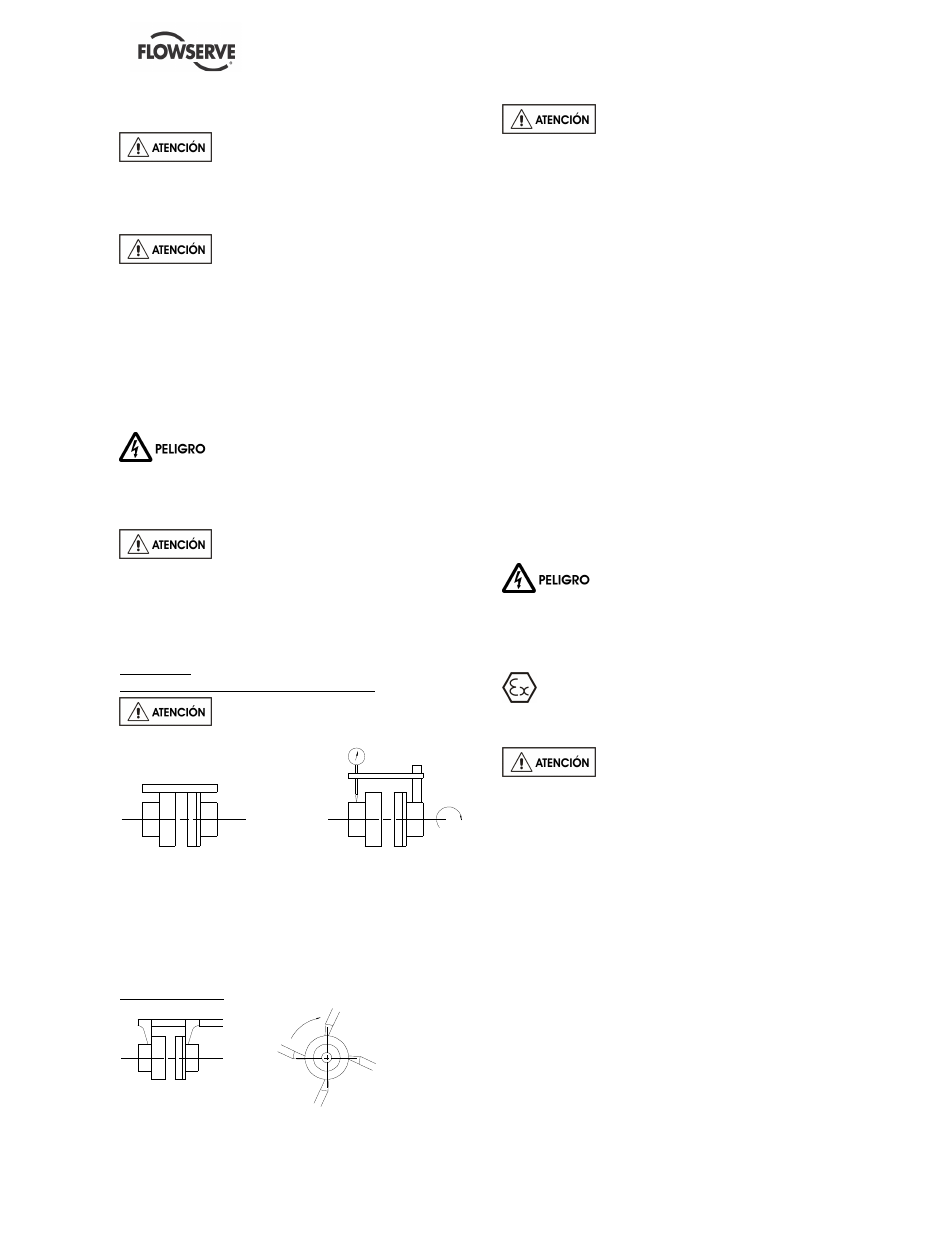

Alineación:
Control de paralelismo y concentricidad
Medir en 3 o 4 posiciones antes del
ensamblaje de las tuberías
Con una regla Con un comparador
Tolerancias admisibles del motor montado sobre
cojinetes.
= 0.15 mm en paralelismo
= 0.1 mm angular
Control angular:
Con un pie de rey Con indicador de espesor
La alineación definitiva se hará
después del ensamblaje de la tubería (ver § 4.5.1).
Si es necesario mejorar la alineación de las
máquinas:
Grupo completo montado en zócalo común:
Las máquinas se han alineado previamente, con
precisión, en nuestros talleres. En general, una
desalineación constatada en el lugar de montaje
se debe a un ajuste incorrecto en el zócalo
(deformado por el transporte o por los esfuerzos
debidos a las tuberías). En este caso, basta
rectificar el ajuste en el zócalo. Si esto se
demostrara insuficiente, es preciso intervenir en el
ajuste del motor y en las tuberías.
Bomba y motor montados en zócalos
separados:
Las máquinas han estado montadas (o debían
haberlo estado) previamente en sus propios
zócalos en el taller. Una vez colocada la bomba en
su lugar, se considerará como partida fija. El
alineamiento se hará actuando sobre el motor.
No ensamblar nunca el motor
eléctrico antes de haber terminado completamente
los trabajos de instalación.
4.5 Tuberías
El usuario debe comprobar que el equipo
está aislado de cualquier fuente externa de
vibración.
Las conexiones para tuberías llevan
cubiertas protectoras para impedir que entren
cuerpos extraños durante el transporte y la
instalación. Se deben sacar estas cubiertas de la
bomba antes de conectar las tuberías.
4.5.1 Tubería de aspiración y de descarga
Los diámetros de aspiración y de descarga de la
bomba no condicionan directamente las
dimensiones de la tubería de la instalación:
a) Como primera aproximación, elegir una
velocidad de flujo < 2 m/s en aspiración, y de
aproximadamente 3 m/s en descarga.
b) Tener en cuenta la NPSH disponible, que
deber ser mayor que la NPSH requerida por la
bomba.
