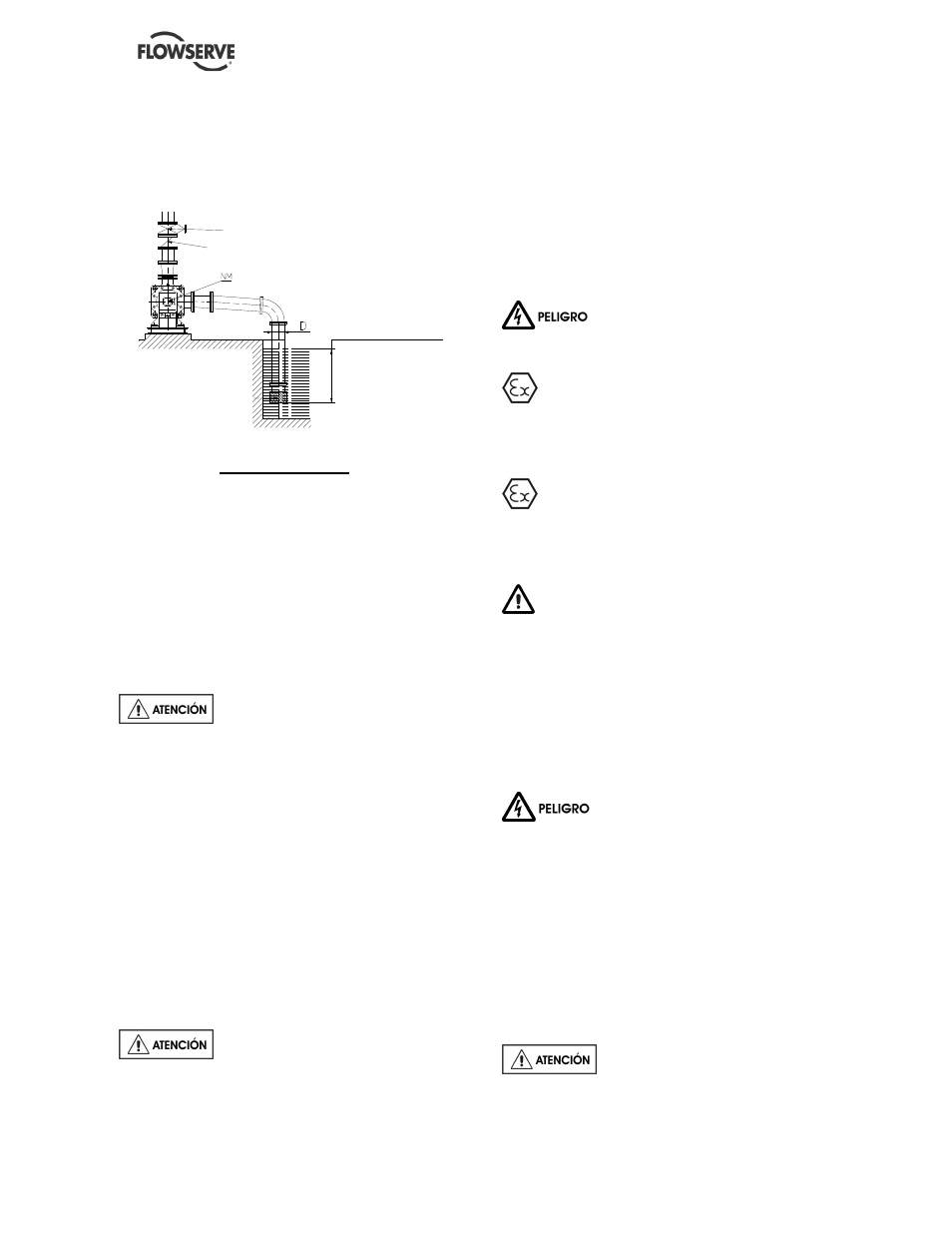

4.5.2.2 Diseño de la conducción de aspiración,
bomba en aspiración
La conducción de aspiración debe ser lo más corta
y directa posible, no montar nunca un codo justo
encima de la brida de aspiración.
Válvula
Válvula sin retorno
Inmersión superficie
I
≥
3 x D
Filtro de válvula
Bomba en succión
a) Evitar codos de ángulo cerrado o
estrangulamientos. Utilizar una convergencia
≤
20º (ángulo total) con generatriz horizontal
superior.
b) Realizar un trazado de tuberías en pendiente
ascendente hacia la bomba evitando
decididamente puntos altos.
c) Si es necesaria una válvula de pie, no
sobredimensionarla porque generaría
pulsaciones de presión (oscilaciones de la
válvula).
No apretar las bridas antes del
chequeo final (ver § 4.5.4).
4.5.3 Tubería de descarga
4.5.3.1 Diseño de la conducción de descarga
a) Si la conducción de descarga tiene una
divergencia, el ángulo total de la misma estará
comprendido entre 7º y 12º.
b) Montar la válvula de salida después de la
válvula sin retorno en el sentido del flujo.
c) La válvula sin retorno se instalará en la tubería
de descarga para proteger la bomba de
eventuales sobrepresiones y evitar la rotación
de la misma en el momento en que se pare.
Si es necesario, puede conectarse un manómetro
de control en la tubería.
No apretar las bridas antes del
chequeo final (ver § 4.5.4).
4.5.4 Chequeo final
a) Controlar el apriete de los pernos de sujeción.
Volverlos a apretar si es necesario.
b) Controlar que los obturadores de las bridas de
aspiración y de descarga estén bien
ejecutados.
c) Controlar el paralelismo y la concordancia de
los taladros de las bridas de la tubería con los
de la bomba.
4.6 Conexiones eléctricas
Las conexiones eléctricas las
realizará personal cualificado, de acuerdo con la
reglamentación local vigente.
Téngase muy en cuenta la DIRECTIVA
EUROPEA relativa a zonas potencialmente
explosivas, donde el cumplimiento con la norma
IEC60079-14 también debe observarse al efectuar
las conexiones eléctricas.
Evite cualquier sobrecarga mecánica,
hidráulica o eléctrica utilizando brazos de parada
automática en caso de sobrecarga del motor, o un
controlador de intensidad, luego realice un control
rutinario de vibración.
Téngase también muy en cuenta la
DIRECTIVA EUROPEA sobre compatibilidad
electromagnética al cablear e instalar equipos en
la obra. Préstese la debida atención durante los
trabajos de cableado/instalación con el fin de
asegurar que las técnicas empleadas no
aumenten las emisiones electromagnéticas o
reduzcan la inmunidad electromagnética de los
equipos, cableado o de cualquier dispositivo
conectado. En caso de duda póngase en contacto
con Flowserve.
El motor debe cablearse de
conformidad con las instrucciones de su fabricante
(que normalmente se encontrarán dentro de la
caja de bornas), inclusive cualquier dispositivo de
control/indicación de temperatura, fugas a tierra,
corriente y otras protecciones. Se debe chequear
la placa de características para identificar el
régimen correcto de la alimentación eléctrica.
Se debe montar un dispositivo para proporcionar
parada de emergencia.
Efectuar la conexión de puesta a tierra de acuerdo
con las reglamentaciones locales en vigentes.
Con el fin de evitar el riesgo de
agarrotamiento, se comprobará el sentido de
rotación después del cebado de la bomba (§ 5.4.1,
5.4.2) y antes del primer arranque (§ 5.5.2).
