INSTRUCCIONES PARA EL USARIO NM ESPAÑOL 71576489 - 11/09
Página 20 de 52
4.7 Chequeo final del alineamiento del
eje
a) Controlar el alineamiento bomba-motor según
el procedimiento § 4.4.2. Rectificar, si es
necesario, actuando sólo sobre el motor.
b) Comprobar manualmente que la bomba gira
sin problemas. Un punto duro significa una
deformación de la bomba debida a esfuerzos
excesivos de la tubería.
Dado el caso, es preciso revisar el diseño de
la tubería.
c) Si está previsto, empalmar las tuberías de
servicio (hidráulicas, pneumáticas, sistema de
estanqueidad).
d) Controlar la estanqueidad y funcionalidad de
las tuberías auxiliares.
4.8 Sistemas de protección
Se recomiendan los siguientes sistemas de
protección, particularmente si la bomba se instala
en una zona potencialmente explosiva o si el
líquido a bombear es peligroso. En caso de duda,
consultar con Flowserve. Si hubiese cualquier
posibilidad de que el sistema permita que la
bomba funcione con una válvula cerrada o en
condiciones de seguridad de caudal inferiores a
las mínimas permitidas, se deberá instalar un
dispositivo de protección que asegure que la
temperatura del líquido no alcance un nivel
peligroso.
En el caso que en algunas circunstancias el
sistema permita que la bomba funcione en seco o
arranque en vacío, se deberá incorporar un
controlador de potencia para parar la bomba o
impedir que arranque. Lo antedicho tiene
importancia especial si la bomba trabaja con algún
líquido inflamable.
Si la fuga del líquido de la bomba o de su sistema
de estanqueidad asociado pudiese causar un
riesgo, en tal caso se recomienda instalar un
sistema de detección de fugas apropiado.
Para impedir excesiva temperatura superficial en
los cojinetes, se recomienda realizar un control de
las vibraciones o de la temperatura. Ver las
secciones 5.6.4 y 5.6.5.
Si un fallo en la refrigeración pudiera engendrar
temperaturas que sobrepasasen los límites
aceptables, habría que instalar un dispositivo de
control de la refrigeración.
Salvo petición expresa del cliente en las
especificaciones, en el caso de que exista una
posibilidad de aflojamiento, el cliente debe instalar
un dispositivo antiaflojamiento.
El cliente debe instalar los equipos necesarios
para evitar los golpes de ariete.
5 PUESTA EN MARCHA, ARRANQUE,
OPERACIÓN Y PARO
Todas estas operaciones deben ser
ejecutadas por personal capacitado.
5.1 Preparación para la puesta en
marcha
5.1.1 Lubricación
Determínese el modo de lubricación del grupo de
bombeo, ej. con grasa o aceite.
Para las bombas lubricadas con
aceite, llénese el alojamiento de cojinetes con el
grado de aceite apropiado hasta alcanzar el nivel
correcto, es decir mirilla de inspección o botella de
nivel constante.

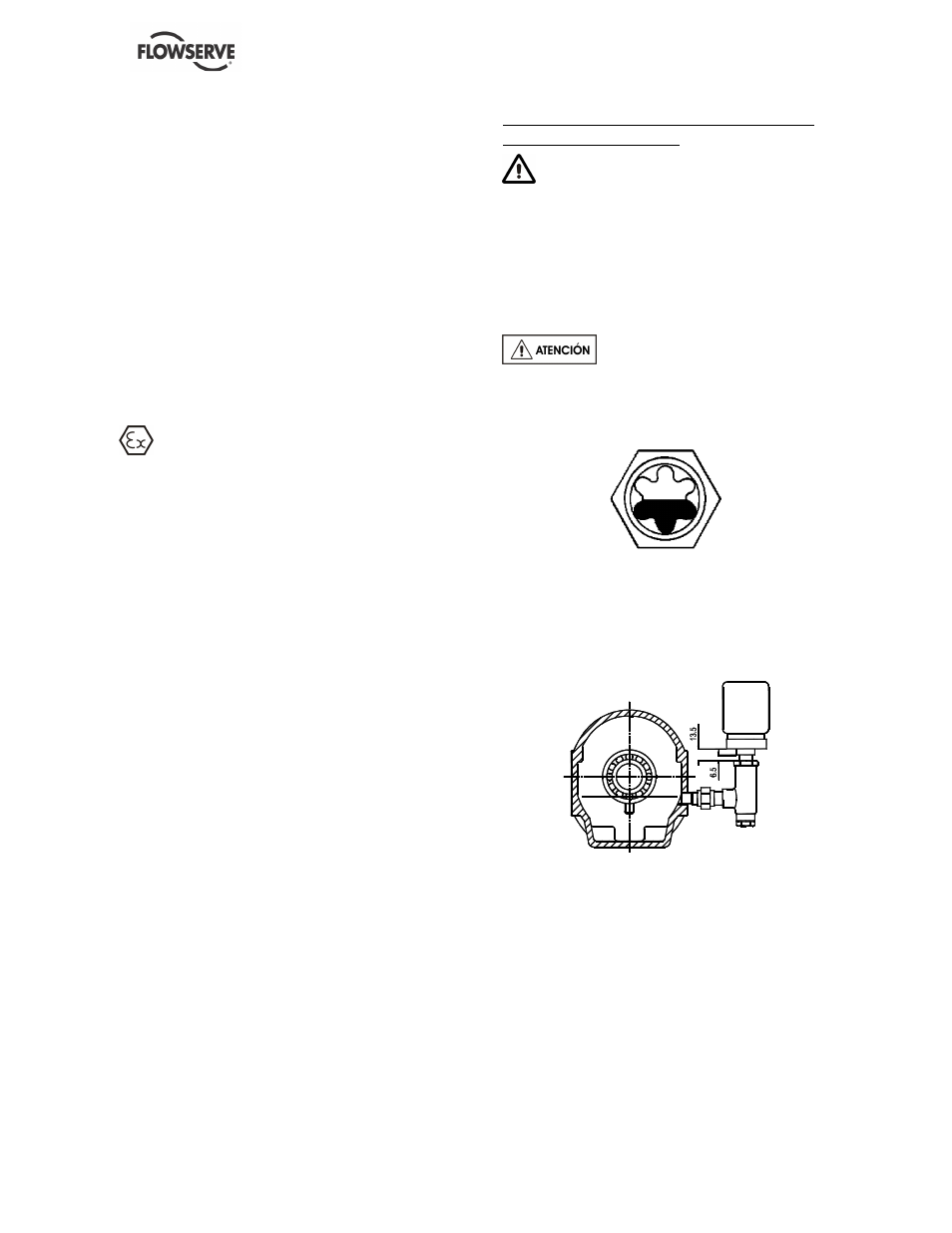

El alojamiento de cojinetes que lleve una aceitera
de nivel constante deberá llenarse destornillando
o abriendo la botella transparente con la bisagra y
llenándola de aceite. Cuando lleve una aceitera
Denco de cuerpo ajustable, ésta debe ubicarse a
la altura indicada en el siguiente diagrama:
Luego, se debe montar la botella llena de aceite y
colocarla en posición vertical. El llenado debe
repetirse hasta que el aceite permanezca visible
dentro de la botella.
Los volúmenes de aceite aproximados se
encontrarán en la sección 6.2.1.2, Cojinetes
lubricados con aceite.
Las bombas y motores eléctricos lubricados con
grasa se suministran preengrasados.
Los demás accionamientos y cajas de engranajes,
de haberlos, deberán lubricarse de acuerdo con
las instrucciones dadas en los manuales
correspondientes.
