INSTRUCCIONES PARA EL USARIO NM ESPAÑOL 71576489 - 11/09
Página 15 de 52

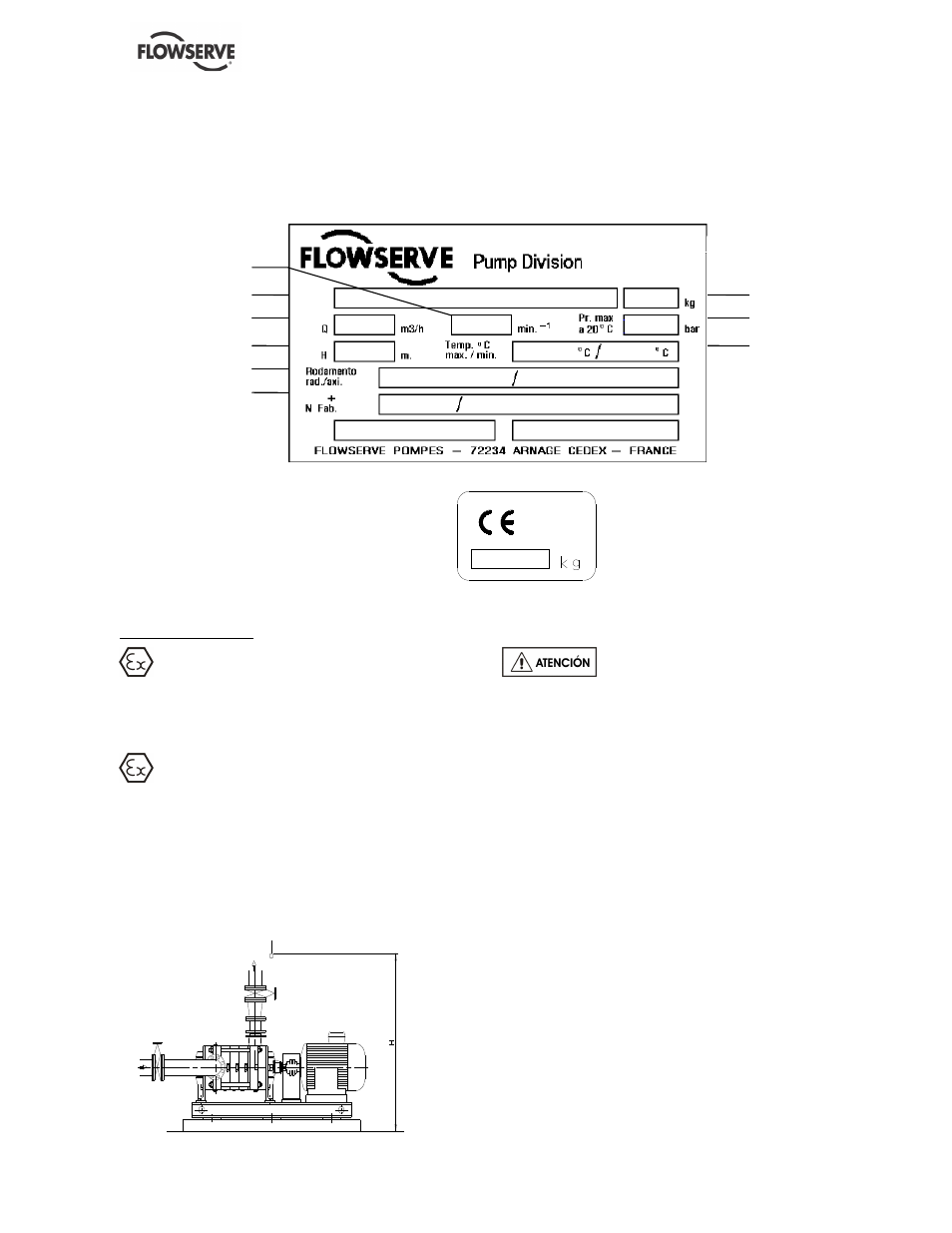

3.2 Nomenclatura
Las características de la bomba vienen descritas en la placa de identificación representada más abajo:
Cada bomba está dotada de una placa de identificación:
Cada grupo está dotado con una placa:
Peso del grupo
4 INSTALACIÓN
Los equipos operados en lugares peligrosos
deben cumplir con los reglamentos sobre
protección contra explosiones correspondientes.
Ver la Sección 1.6.4, Productos usados en
atmósferas potencialmente explosivas
.
Hay que poner a tierra todo el equipo.
4.1 Ubicación
La bomba deberá situarse de tal manera que
quede espacio suficiente para acceso, ventilación,
mantenimiento e inspección, así como amplio
espacio superior para la elevación, y este lugar
debe encontrarse lo más cerca posible de la
alimentación del líquido que se vaya a bombear.
4.2 Cimentación
Para la colocación de los grupos
bomba sobre sus cimentaciones hay diversos
métodos, dependiendo el método correcto del
tamaño que tenga la bomba, de su emplazamiento
y de las limitaciones en cuanto a ruido y
vibraciones. El incumplimiento de las previsiones
sobre una cimentación e instalación correcta
puede dar lugar al fallo de la bomba, que quedaría
fuera de los términos de la garantía.
La bastidor debe montarse sobre una cimentación
firme, que puede ser o bien un grueso apropiado
de hormigón de la calidad debida o un robusto
bastidor de acero. La bomba NO se debe
deformar ni forzar para amarrarla sobre la
superficie de la cimentación sino que debe ir
apoyada para mantener la alineación original.
Los pernos de anclaje, de dimensiones adaptadas
a los taladros de fijación cumplirán las normas
adecuadas y tendrán longitud suficiente para
garantizar una fijación de total seguridad en la
cimentación. En el caso de zócalos separados, los
pernos de anclaje deben resistir el par de
arranque del motor.
Velocidad de rotación
Tipo de bomba
Caudal
Altura
Rodamiento radial/axial
Año de fabricación
N° de fabricación
Peso
Presión máximal
a 20 °C
Temperatura
máxima / mínima
Tipo
Año
