2.2.- Indicadores y elementos de mando

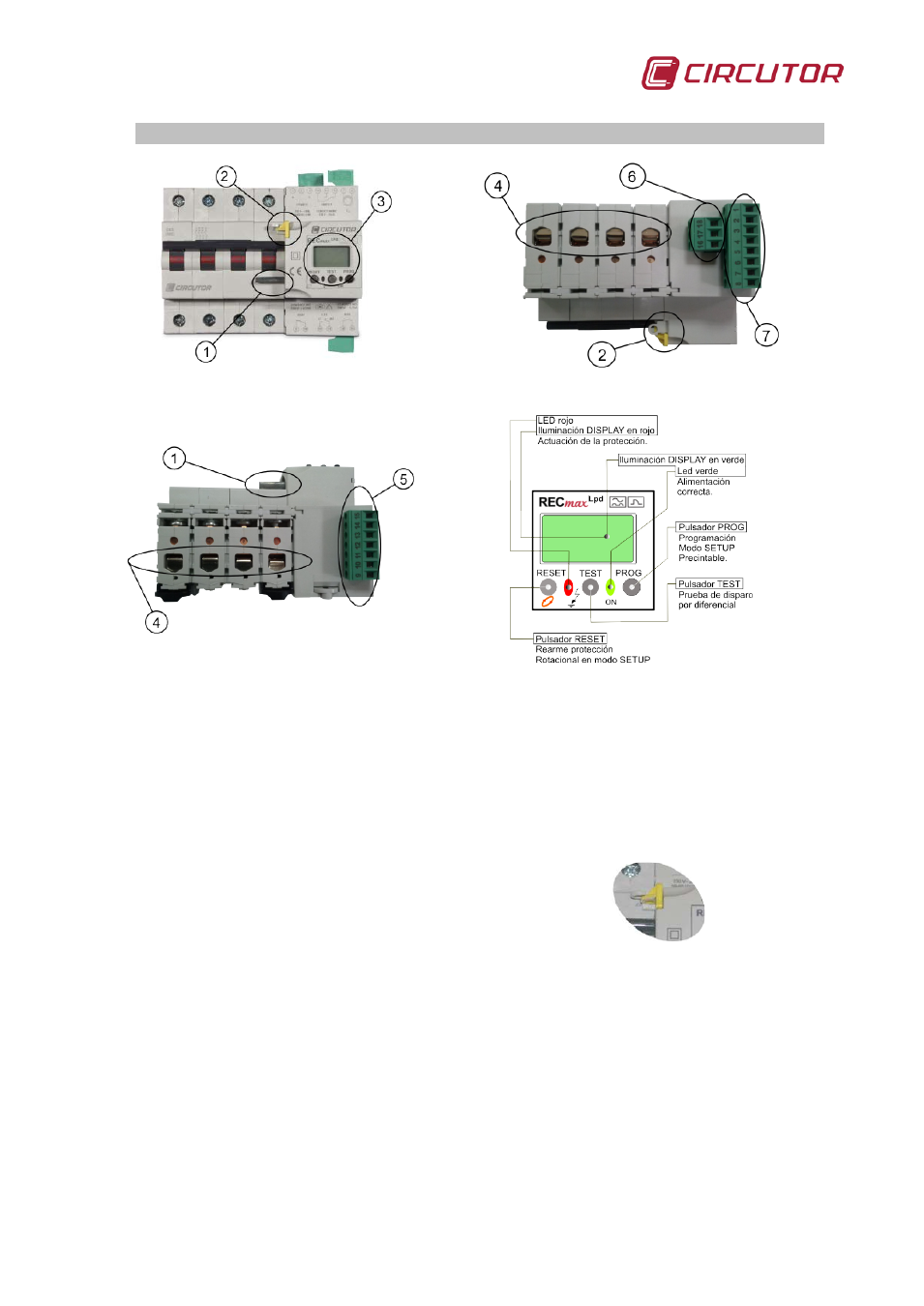

Fig. 2-3.- Vista frontal

Fig. 2-4.- Vista superior

Fig. 2-5.- Vista inferior

Fig. 2-6.- Control motorizado

A continuación se da una descripción de los principales elementos del RECmax

LPD

,

ver figs. 4.1 a 4.7. Los terminales de entrada/salida de señales son enchufables, con
entrada de cables vertical y apriete de tornillos en posición horizontal.

Palanca de rearme. La posición por defecto es abajo. En caso de reconexión la
palanca del motor sube empujando el accionamiento del interruptor. Finalizado el
rearme la palanca del motor vuelve a la posición hacia abajo.

Sistema de bloqueo manual.

Permite

anular de forma manual la posibilidad de
reconexión automática. La palanca amarilla
de bloqueo es precintable.

Fig. 2-7.-Detalle del bloqueo

precintable

Bloque de motor. El bloque de motor tiene los siguientes elementos:

• Pulsador de RESET: Permite el reinicio y la reconfiguración de parámetros.
• Pulsador de TEST: Permite forzar el disparo del aparato.
• Pulsador PROG: Se usa para configurar diversos parámetros
• DISPLAY: Muestra valores y mensajes de estado. El display tiene además una retro-

iluminación en color (Rojo o verde) que indica el estado de protección.
