RECmax
LPD
Manual de instrucciones Pág 23 de 36
5.- AJUSTES DEL APARATO
A continuación se describe la forma de ajustar el aparato.
El correcto funcionamiento del RECmax
LPD
depende de que se haga un
buen ajuste del mismo. Dado que se trata de un aparato de protección,
un ajuste erróneo puede comprometer la protección de bienes y
personas. Por ello es muy importante que el ajuste lo realice un técnico
capacitado para decidir el tipo de protección más conveniente en cada
instalación.
CIRCUTOR declina cualquier responsabilidad en caso de mala
actuación del aparato por un ajuste erróneo
5.1.- Ajuste por teclado de la protección diferencial.
Para el ajuste del aparato se usan las teclas PROG y RESET(
). PROG se usa
para entrar en una nueva pantalla y RESET (
) para editar dentro de la pantalla.
Después de cambiar el valor se valida pulsando otra vez PROG.

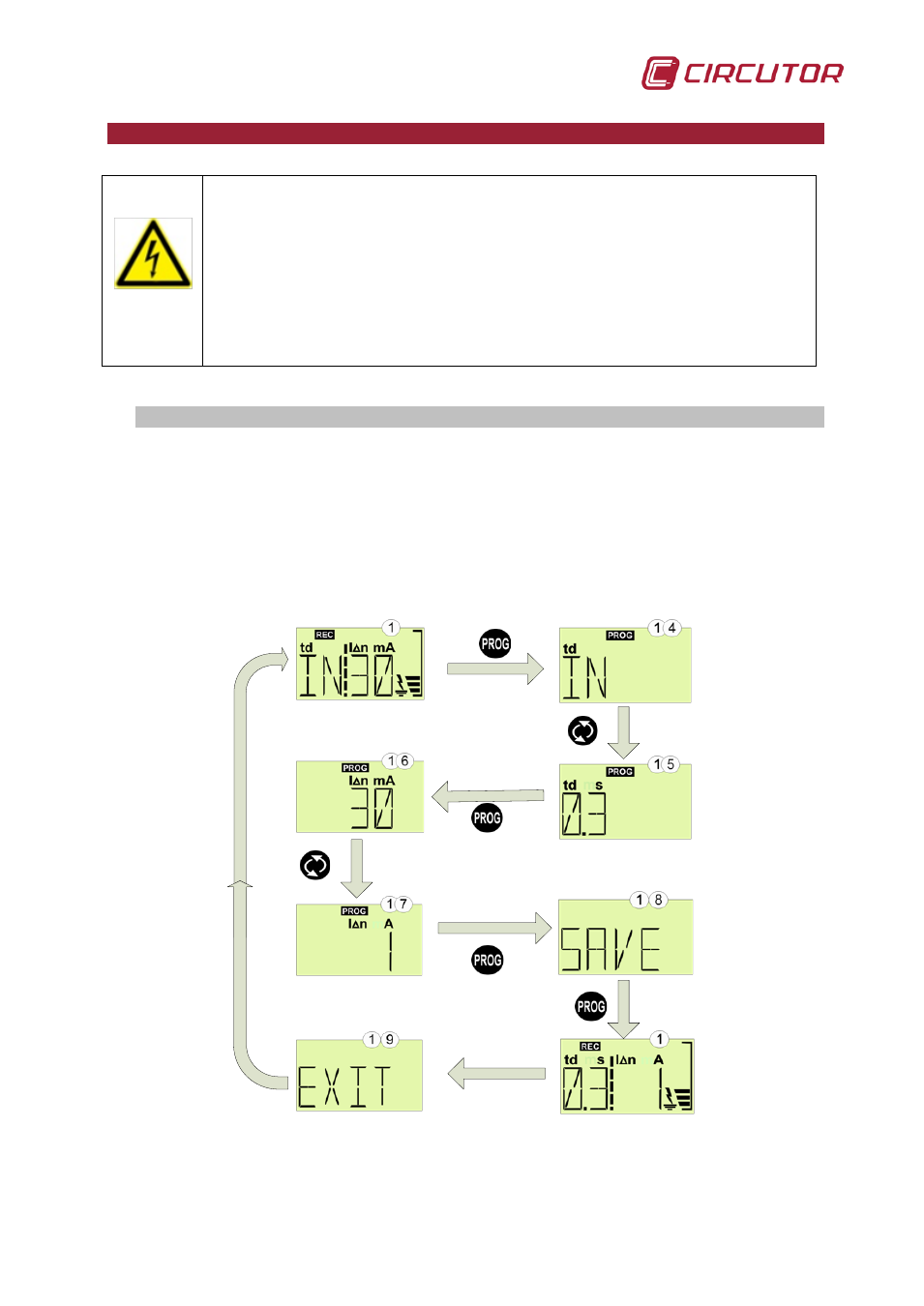

El ajuste se inicia desde la pantalla
,Fig. 5-1 , haciendo una pulsación larga (>2 s)
de la tecla PROG. A continuación aparece pantalla
 , donde puede ajustarse el
retardo de actuación,
∆t(t
d
).
RESET
TECLADO
INACTIVO
RESET
Fig. 5-1.- Ajuste por teclado
