Igual que en el caso de estado normal de funcionamiento, podemos ir pasando
pantallas presionando la tecla PROG navegando por las distintas pantallas fijas o
temporales.
4.5.5.- Pantallas en caso de disparo por corriente diferencial
Las pantallas  y , Fig. 4-4, muestran lo mismo que se indicó en el apartado
4.5.2.- pero con fondo rojo.
La pantalla  de la Fig. 4-2, será sustituida ahora por las pantallas  o  y la ,
que van cambiando automáticamente e indican la corriente de disparo y la causa del
disparo junto con el número de disparos por esta causa.
Nr TOTAL DE DISPAROS
CAUSA DE DISPARO
Y PARÁMETROS

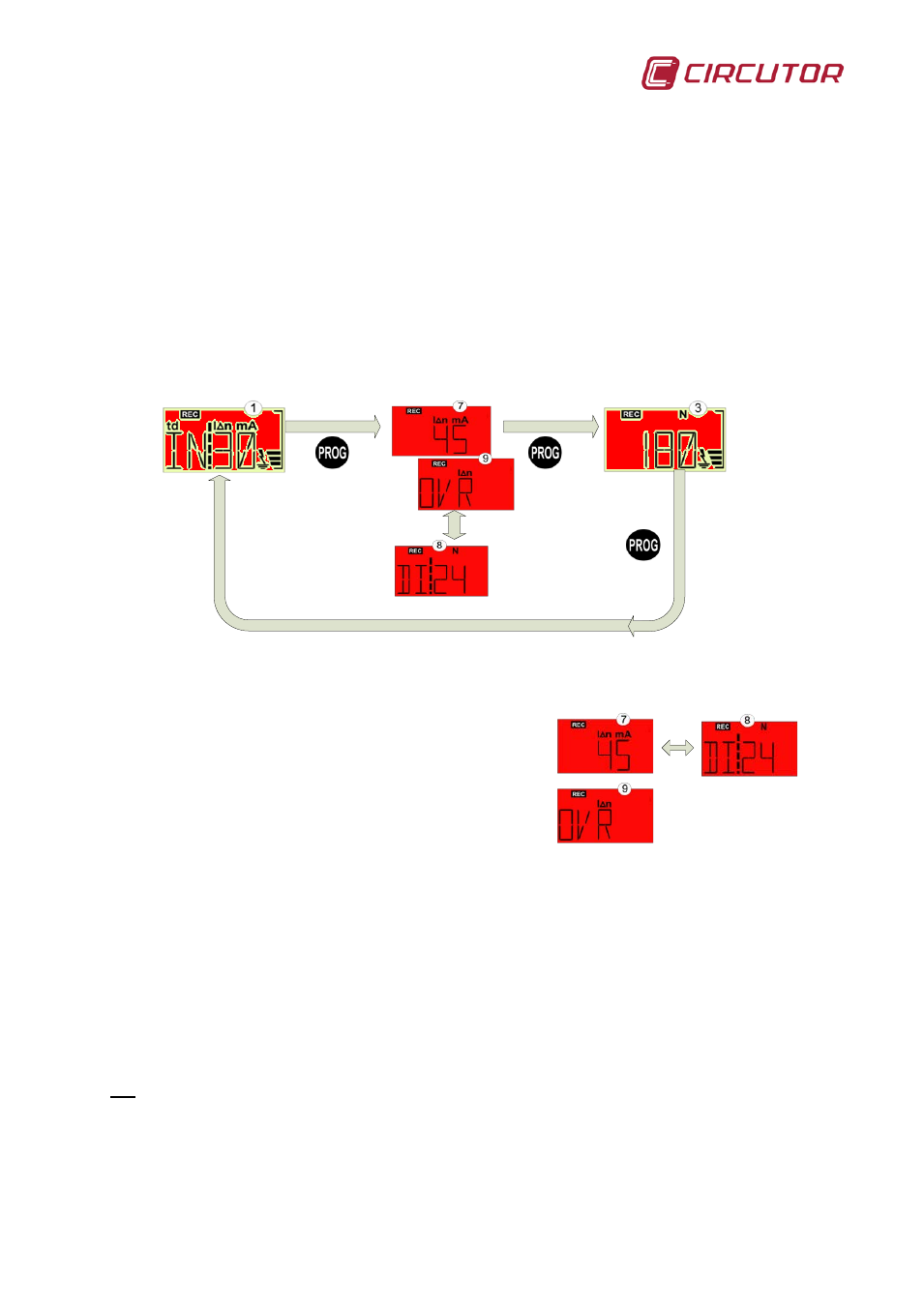

Fig. 4-4.- Pantallas en estado de disparo por diferencial
La pantalla
, Fig. 4-5, indica la última medida de
la corriente de fuga que causó el disparo. En
caso de que dicha corriente estuviera fuera de
rango aparece la pantalla
 en lugar de la 
La pantalla
, Fig. 4-5, indica el número de
disparos y reconexiones ocurridas por corriente
de defecto (Diferencial). El contador que
acumula el número de disparos se usa para
controlar cuántos intentos de reconexión más
puede realizar el aparato.
Fig. 4-5.- Pantallas después de
un disparo por diferencial
4.5.6.- Pantallas en caso de disparo por magnetotérmico.
En caso de disparo por magnetotérmico la secuencia de pantallas es la que muestra
la Fig. 4-6. Las pantallas
 y , muestran lo mismo que se indicó en el apartado
4.5.2.- pero con fondo rojo.
La pantalla  que aparece en segundo lugar muestra que el disparo ha sido por
Magnetotérmico y el número de disparos ocurridos por esta causa. El contador que
acumula el número de disparos se usa para controlar cuántos intentos de reconexión
más puede realizar el aparato.
