Manual de instrucciones Pág 15 de 36

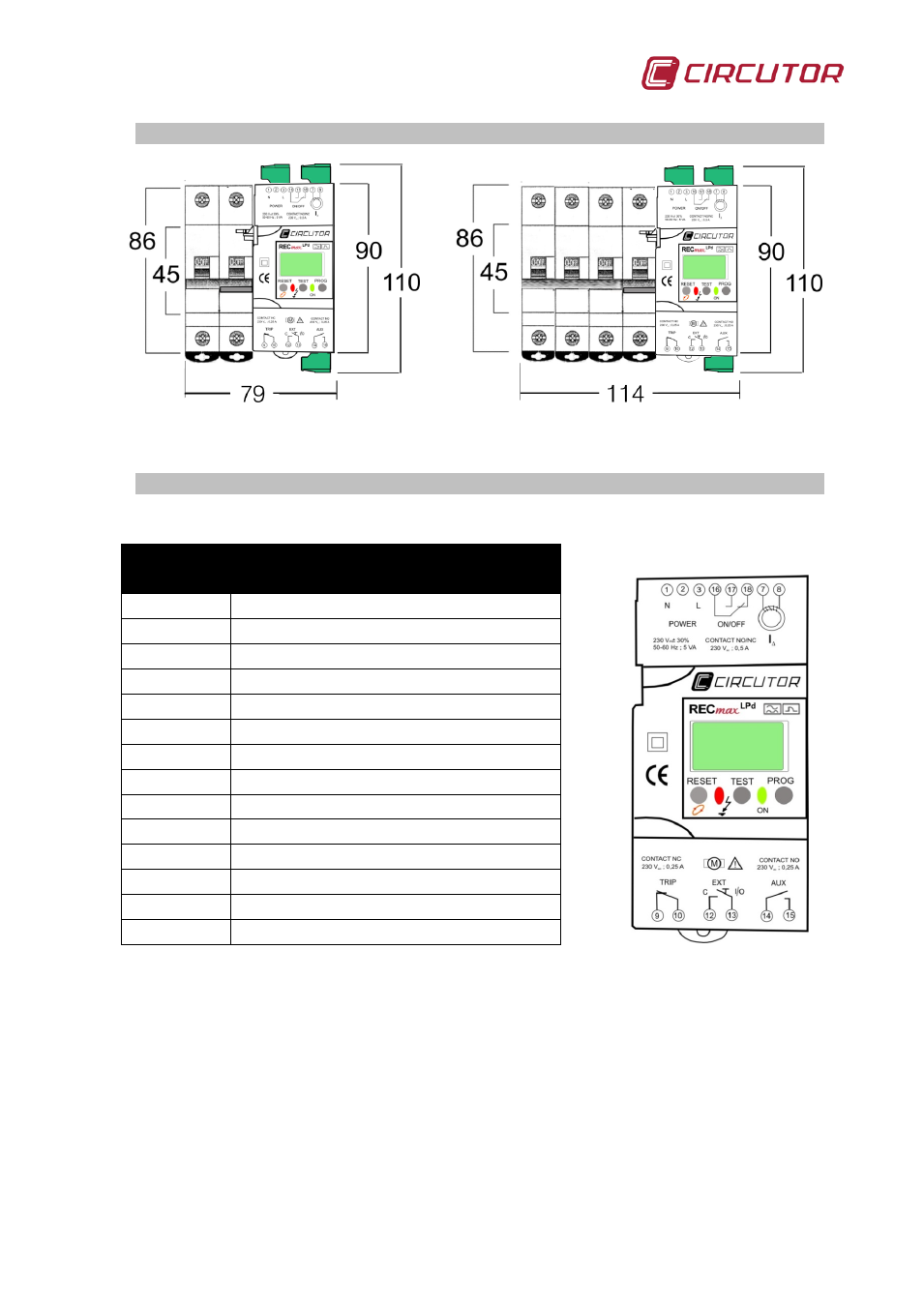

3.2.- Dimensiones
Fig. 3-1.- Aparato de 2 polos
(Monofásico)
Fig. 3-2.- Aparato de 4 polos (Trifásico+N)
3.3.- Terminales del equipo
TERMINAL
Nº
DESCRIPCIÓN TERMINAL
1 Entrada tensión alimentación
2
3 Entrada tensión alimentación
7 Entrada S1, transformador diferencial
8 Entrada S2, transformador diferencial
9 Contacto salida TRIP, común
10 Contacto salida TRIP, NC
12 Entrada Telemando, EXT
13 Entrada Telemando, EXT
14 Contacto salida, AUX, común
15 Contacto salida, AUX, NA
16 Contacto salida ON/OFF, común
17 Contacto salida ON/OFF, NA
18 Contacto salida ON/OFF, NC
Fig. 3-3.- Terminales Fig. 3-4.- Frontal del
control motorizado
