RECmax
LPD
Pág 22 de 36
Manual de instrucciones
RETARDO / SENSIBILIDAD
Nr TOTAL DE DISPAROS
CAUSA DE DISPARO
Y PARÁMETROS

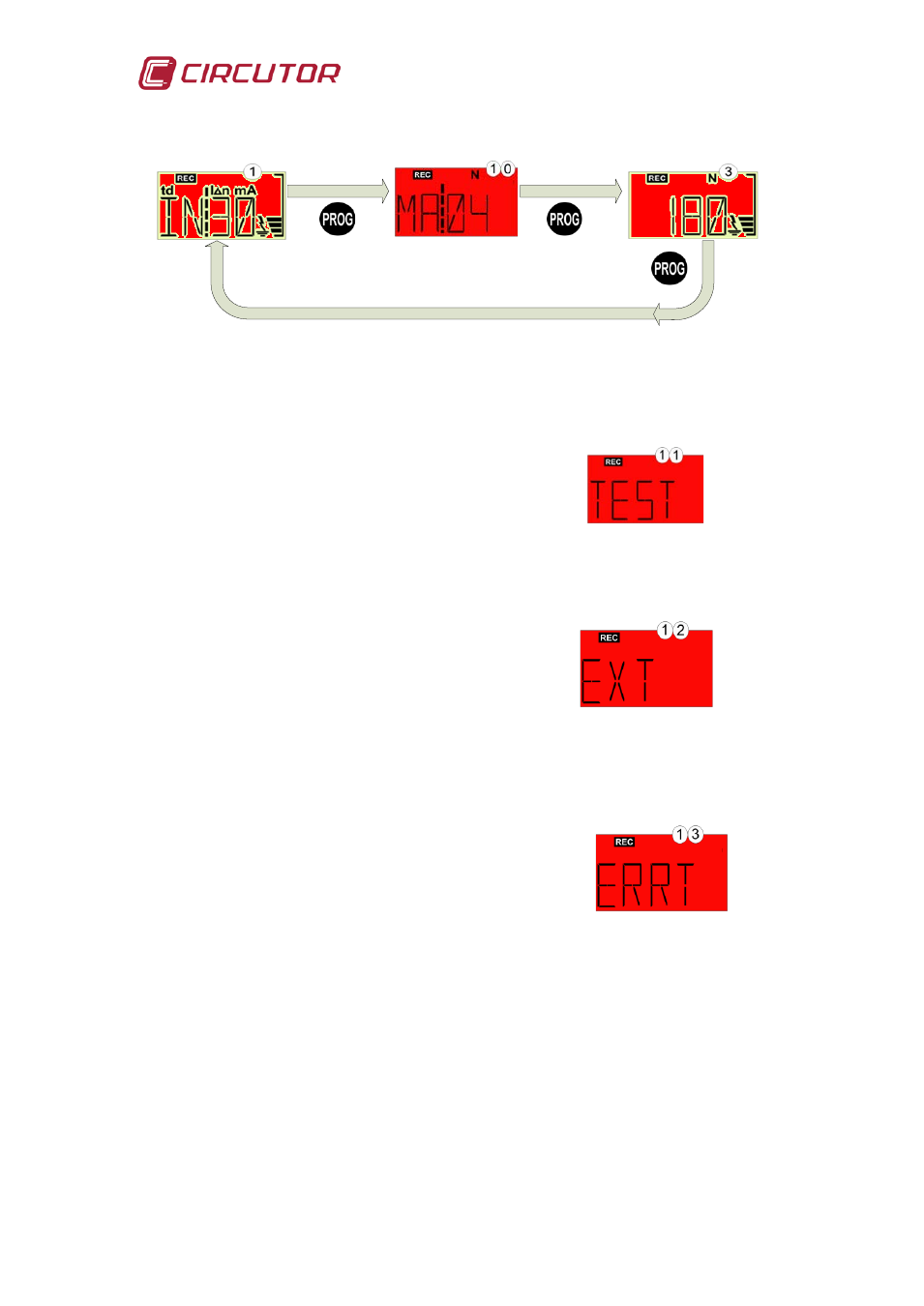

Fig. 4-6.- Pantallas en estado de disparo por magnetotérmico
4.5.7.- Pantallas en caso de disparo por TEST
En caso de disparo por TEST, aparece la
pantalla indicada en la Fig. 4-7
Fig. 4-7.- Disparo por TEST
4.5.8.- Pantallas en caso de disparo por contacto remoto EXT
En caso de haber forzado el disparo a
través del contacto remoto EXT, aparece
la pantalla indicada en la Fig. 4-8
Fig. 4-8.- Disparo por contacto
remoto EXT
4.5.9.- Pantallas en caso mala conexión del transformador diferencial
En caso de mala conexión del transformador
diferencial o en caso de que dicho
transformador no sea compatible con el
REcmax
LPD
, aparece la pantalla indicada en la
Fig. 4-9. Los transformadores compatibles son
los tipos WG, WGS y WGC
Fig. 4-9.- Error de conexión o
de tipo del transformador
diferencial
