CIRCUTOR RECmaxLPD Series - Manual (Página 10)

RECmax
LPD
Pág 10 de 36 Manual de instrucciones
• LED y DISPLAY en verde: El LED encendido indica la presencia de alimentación auxiliar
y el verde de pantalla indica funcionamiento correcto y relé no disparado.
• LED y DISPLAY en rojo: El LED encendido indica que hay fuga a tierra. La pantalla en
rojo indica relé disparado. La iluminación puede ser fija o parpadear
 Contactos de potencia.
Polos del interruptor. 2 ó 4 polos según el tipo del
aparato.

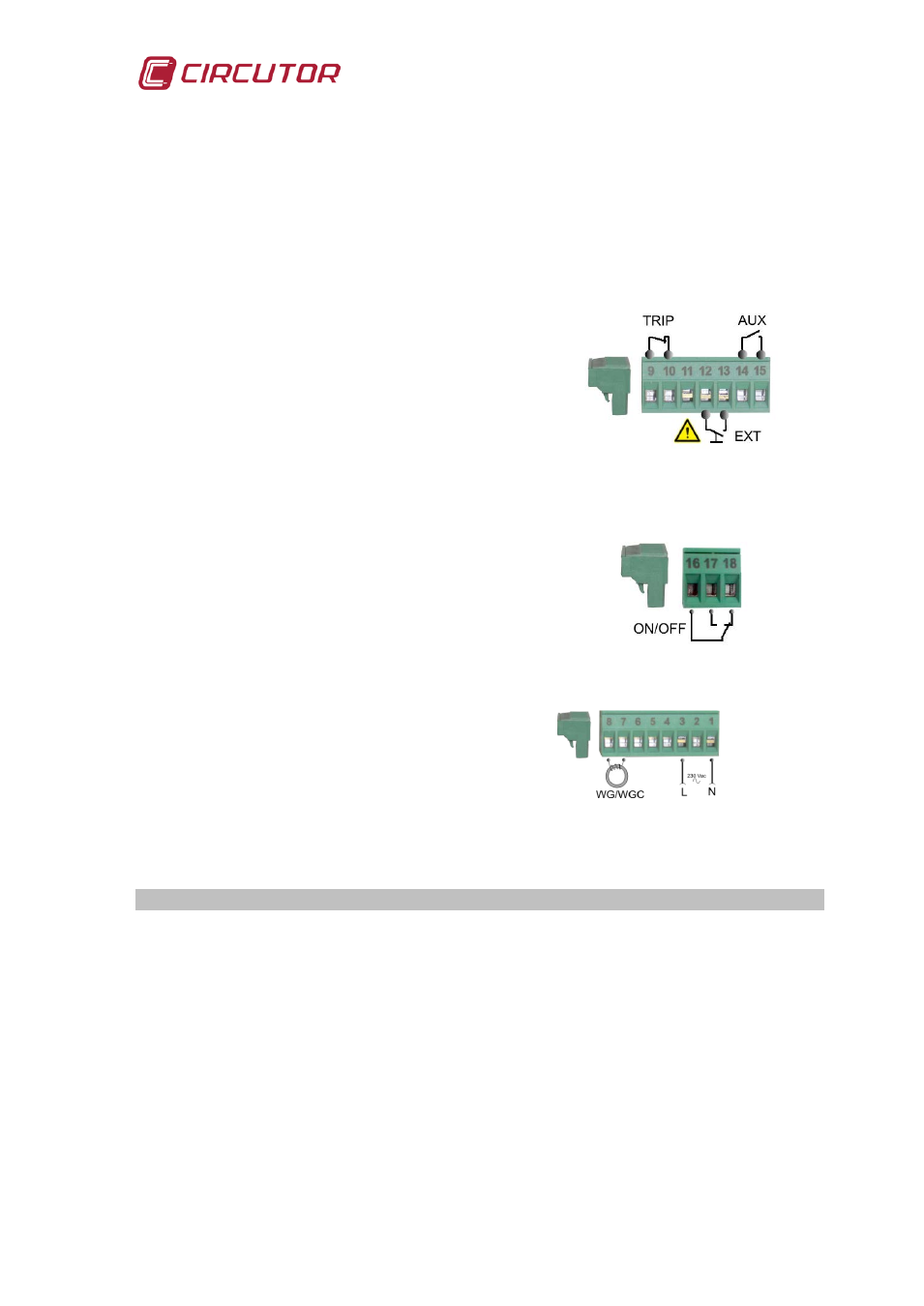

 Terminales 9-15. (Fig. 2-8)
Salidas de estado AUX y TRIP (contactos libres de
tensión).
La salida AUX es un contacto NA que cierra al
conectar la alimentación auxiliar.
La salida TRIP es una salida de alarma cuyas
funciones se detallan en 2.6.1.-
La entrada EXT (no aislada) permite telemando del
interruptor.
Fig. 2-8.- Entradas y salidas
 Terminales 16-17-18. (Fig. 2-9)
Salidas de estado del interruptor principal.
Con interruptor cerrado, contacto 16-17 cerrado
Con interruptor abierto, contacto 16-18 cerrado
Fig. 2-9.- Relé de estado
 Terminales 1-8. (Fig. 2-10)
Entre terminales los 1-3 se conecta la
alimentación auxiliar
Entre los terminales 7-8 se conecta el
transformador diferencial. (tipo WG,
WGS o WGC)
Fig. 2-10.- Alimentación y transformador
diferencial
2.3.- Teclado
El aparato dispone de tres teclas en el frontal del control motorizado

, Fig. 2-3. Las
funciones de dichas teclas pueden depender del modo de funcionamiento del
dispositivo y del estado previo del mismo. A continuación se describen dichas
funciones:
2.3.1.- Pulsador TEST (color gris)
La pulsación de este pulsador provoca un disparo forzado de la protección
diferencial. Esta función es necesaria para cumplir con la normativa de los
dispositivos de protección diferencial. Lógicamente, si el aparato ya estuviera
disparado, el pulsador no tiene ninguna función.
