RECmax

LPD

Pág 16 de 36

Manual de instrucciones

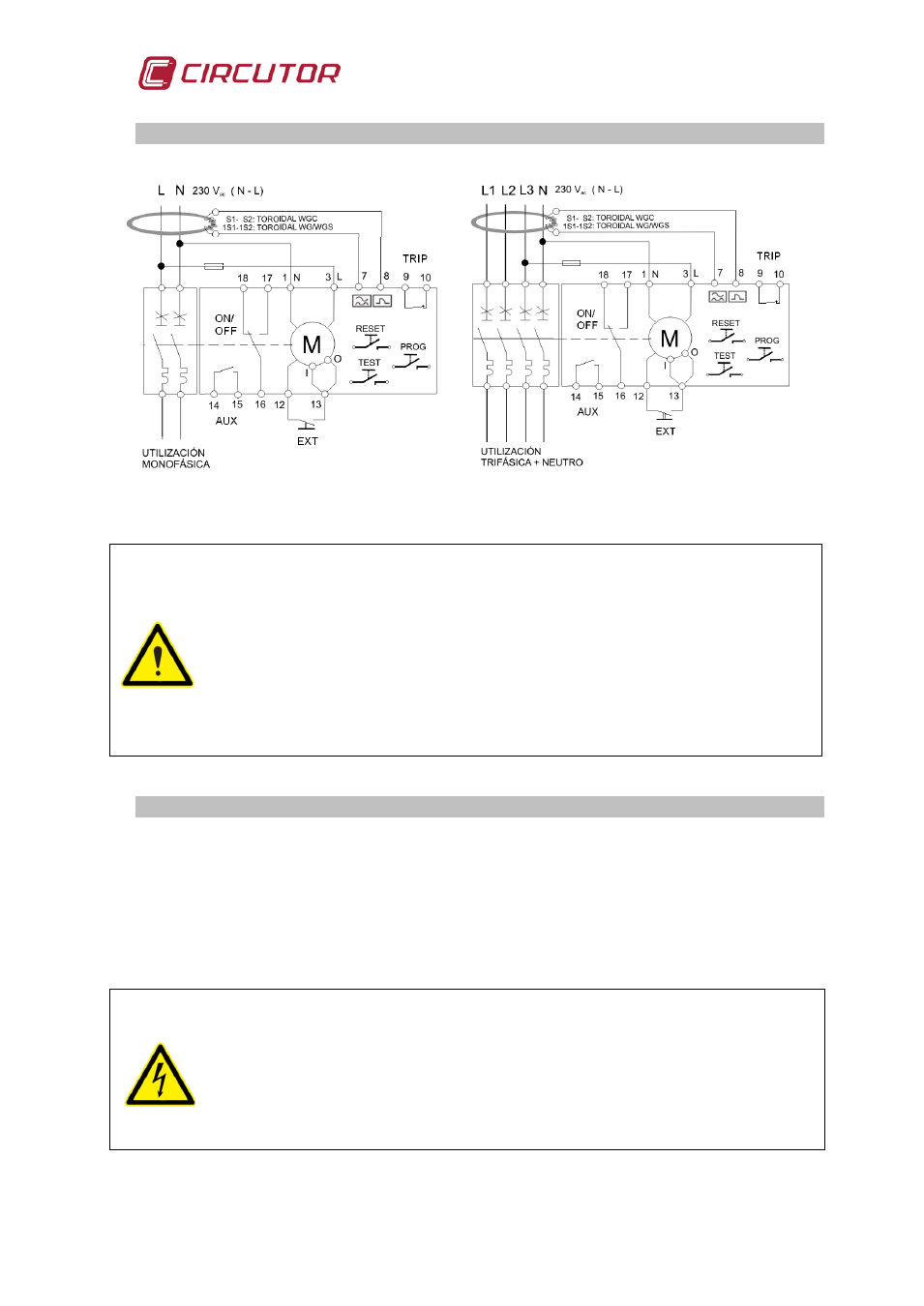

3.4.- Esquemas de conexionado

Fig. 3-5.- Modelo 2 polos.

Fig. 3-6.- Modelo 4 polos.

La entrada EXT permite el control remoto (apertura y cierre) del
interruptor motorizado. La entrada se activa al cortocircuitar los
terminales 12-13 con un contacto externo libre de tensión, por ejemplo
un pulsador. Dicha entrada actúa como biestable tipo T activado por
flanco, es decir, a cada pulsación cambia el estado del interruptor
principal, si estaba abierto lo cierra y si estaba cerrado lo abre.

La alimentación auxiliar N-L (terminales 1-3), puede ser externa a la
instalación a proteger, pero en ningún caso se debe tomar de aguas
abajo del interruptor magnetotérmico del RECmax

LPD

.

3.1.- Desconexión del equipo

Si después de cablear el RECmax

LPD

decidimos tener la línea protegida

desconectada, debe desconectarse el aparato de forma manual accionando la
palanca de contactos del interruptor hacia abajo y desplazando el bloqueo mecánico
(pasador precintable amarillo

, Fig. 2-3) , hacia arriba. De esta forma el equipo

queda desconectado de la alimentación auxiliar y se anula toda posibilidad de
reconexión accidental

En caso de apertura manual del magnetotérmico, se aconseja accionar
siempre el bloqueo mecánico (pasador precintable amarillo

) hacia

arriba. De esta forma se evitan las reconexiones accidentales mientras
se manipula la instalación. Al hacer esto, aunque el LED verde no esté
encendido, el equipo sigue conectado a la alimentación auxiliar aguas
arriba y por tanto hay que tomar precauciones para evitar tocar partes
sometidas a tensión.
