Las pantallas de contadores parciales de reconexiones muestran el número de
intentos realizados antes de la última reconexión conseguida con éxito. A diferencia
del contador total, Fig. 4-2, éstos se suelen reiniciar.
En estado normal de funcionamiento todas las pantallas de visualización y
programación tienen el fondo retro-iluminado de color verde.
RETARDO / SENSIBILIDAD
INACTIVIDAD
INACTIVIDAD
Nr TOTAL DE DISPAROS
DISPAROS POR
MAGNETOTÉRMICO
DISPAROS POR
DIFERENCIAL
CORRIENTE DE FUGA

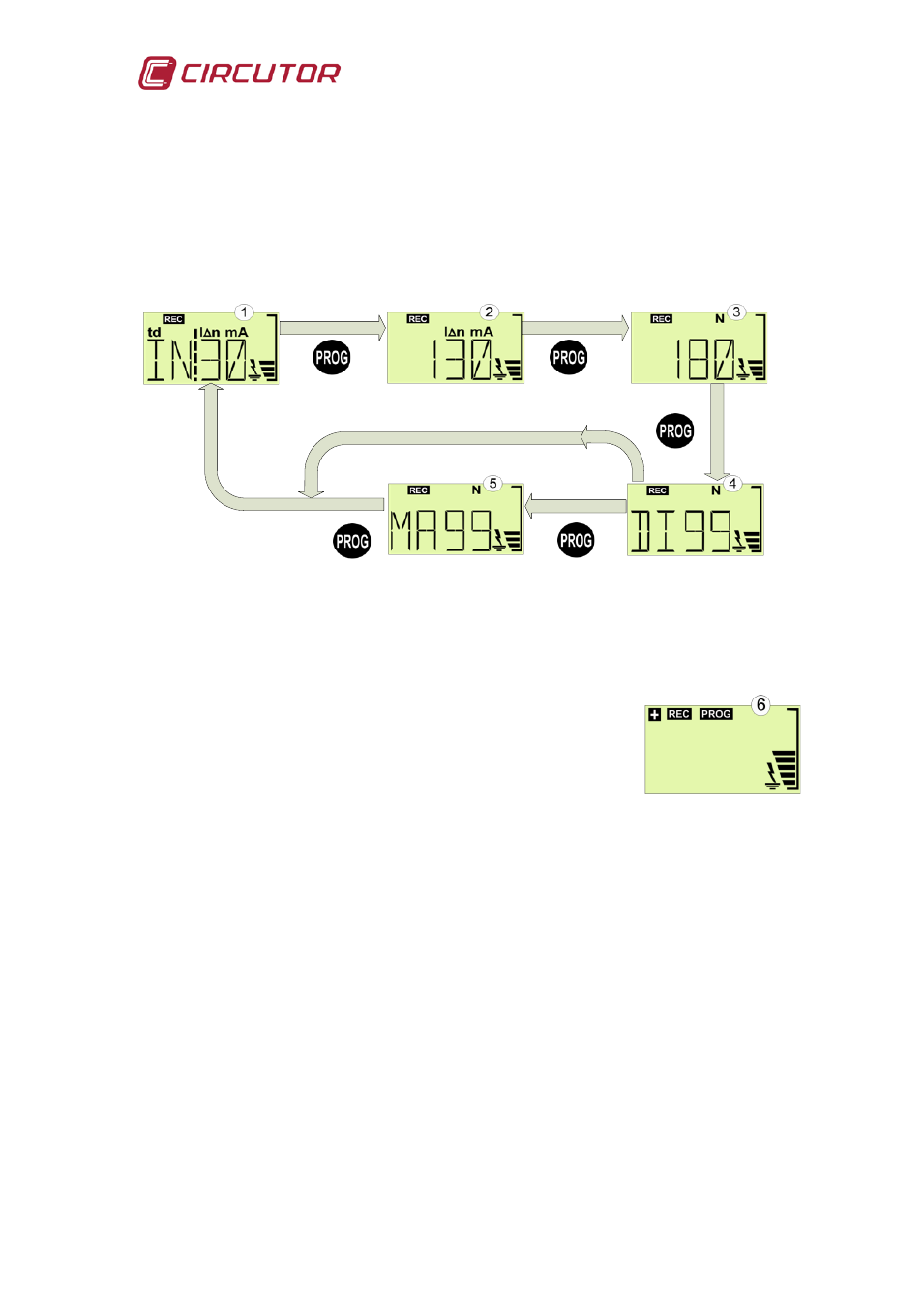

Fig. 4-2.- Pantallas en estado normal de funcionamiento
4.5.3.- Símbolos en el display en estado normal de funcionamiento
En la Fig. 4-3 se observan algunos símbolos que pueden
aparecer para mostrar el funcionamiento del RECmax
LPD
.
El símbolo fuga con las barras se activa cuando hay
corriente de fuga. El inúmero de barras es proporcional al
valor instantáneo de la corriente de fuga, escalada respecto
a la corriente de disparo, I
∆N
. Dicho símbolo aparece en
todas las pantallas excepto en las de programación y
disparo
Fig. 4-3.- Símbolos
en el display
El símbolo REC, Fig. 4-3, está activado cuando la reconexión automática del equipo
es posible. Aparece en todas las pantallas, excepto en las de programación.
El símbolo + de la parte superior de la pantalla indica que el contacto de la salida
TRIP está configurado para seguridad positiva (ver apartado 2.6.1.-)
El símbolo PROG, Fig. 4-3, se activa cuando estamos en modificación y
programación de parámetros.
4.5.4.- Pantallas en estado de disparo
En estado de relé disparado, cualquiera que sea la causa (diferencial o
magnetotérmico), todas las pantallas del LCD están retro-iluminadas de color rojo.
