SRD, pagina
, configura la secuencia de reconexión diferencial
-
SRM, pagina
 , configura la secuencia de reconexión por magnetotérmico
-
RSTC, página  , puesta a cero de contadores parciales de reconexiones
-
POLT, página , cambia el estado de la salida TRIP, ver apartado 2.6.1.-
-
FREQ, página
, configura la frecuencia de trabajo de la medida (Hz)
-
FACT, página
, recupera los valores por defecto de fabricación
RESET RESET
RESET
RESET RESET
RESET

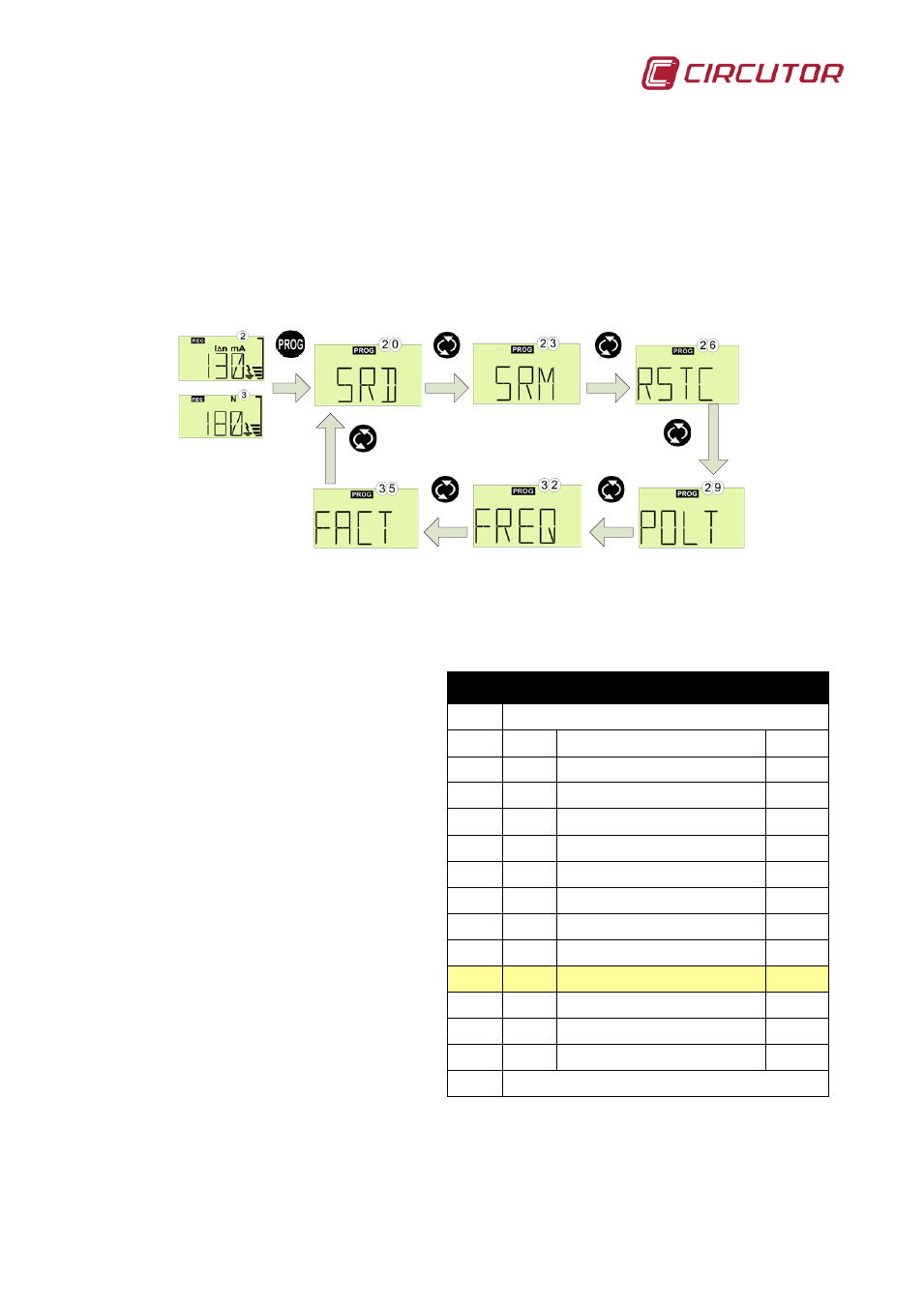

Fig. 5-2.- Ajuste de la reconexión automática
5.2.1.- SRD, configuración de la reconexión tras un disparo diferencial
A través de la pantalla SRD,
,
Fig. 5-2, se accede a programar los
parámetros de la reconexión tras un
disparo por diferencial. La secuencia
escogida determina el número
máximo de intentos de reconexión
(NR), la temporización (ST) y el
tiempo de puesta cero del contador
parcial (TR) que bloquea el equipo.
Valores recogidos en la Tabla 5-2.
Se accede a la pantalla SRD a partir
de la pantalla
 o  con la tecla
PROG. Se va a la pantalla . Con
la tecla PROG. Ver Fig. 5-3. Se
cambia de opción DIxx con la tecla
RESET y se valida con PROG. Tras
la validación aparece la pantalla

, se guarda la opción elegida y se
vuelve a la pantalla
. Si no hay
modificación o el teclado está
inactivo durante 5 segundos o más,
se sale de programación sin validar,
pantalla
 y de ésta se salta a la
pantalla

SRD NR ST TR
DI00 Se inhabilita la reconexión automática diferencial
DI01 6 8, 16, 30, 59, 115 y 224 s. 15 min.
DI02 30 20, 40 s y 5 min. el resto 15 min.
DI03 8 30 s, 1, 2, 3, 4, 5, 6 y 7 min. 15 min.
DI04 6 10, 20, 30, 60, 130 y 600 s. 15 min.
DI05 6 2, 4 y 8 min. el resto 15 min.
DI06 7 30 s, 1, 2, 3, 4, 8 y 16 min. 30 min.
DI07 10 1 minuto 30 min.
DI08 10 90 segundos 30 min.
DI09 8 2, 4 y 6 minutos el resto. 15 min.
DI 10 10 3 minutos 30 min.
DI 11 7 2, 4, 8, 16 y 32 minutos el resto 15 min.
DI 12 31 2, 4, y 6 minutos el resto. 60 min.
DI 13 3 2, 4 y 8 minutos. 15 min.
DI 14 Espacio libre para personalizar a cliente
Tabla 5-2.- Opciones SRD
