La secuencia programada por defecto es la DI10.
Se activa la secuencia de reconexión SRD tras un disparo por corriente diferencial.

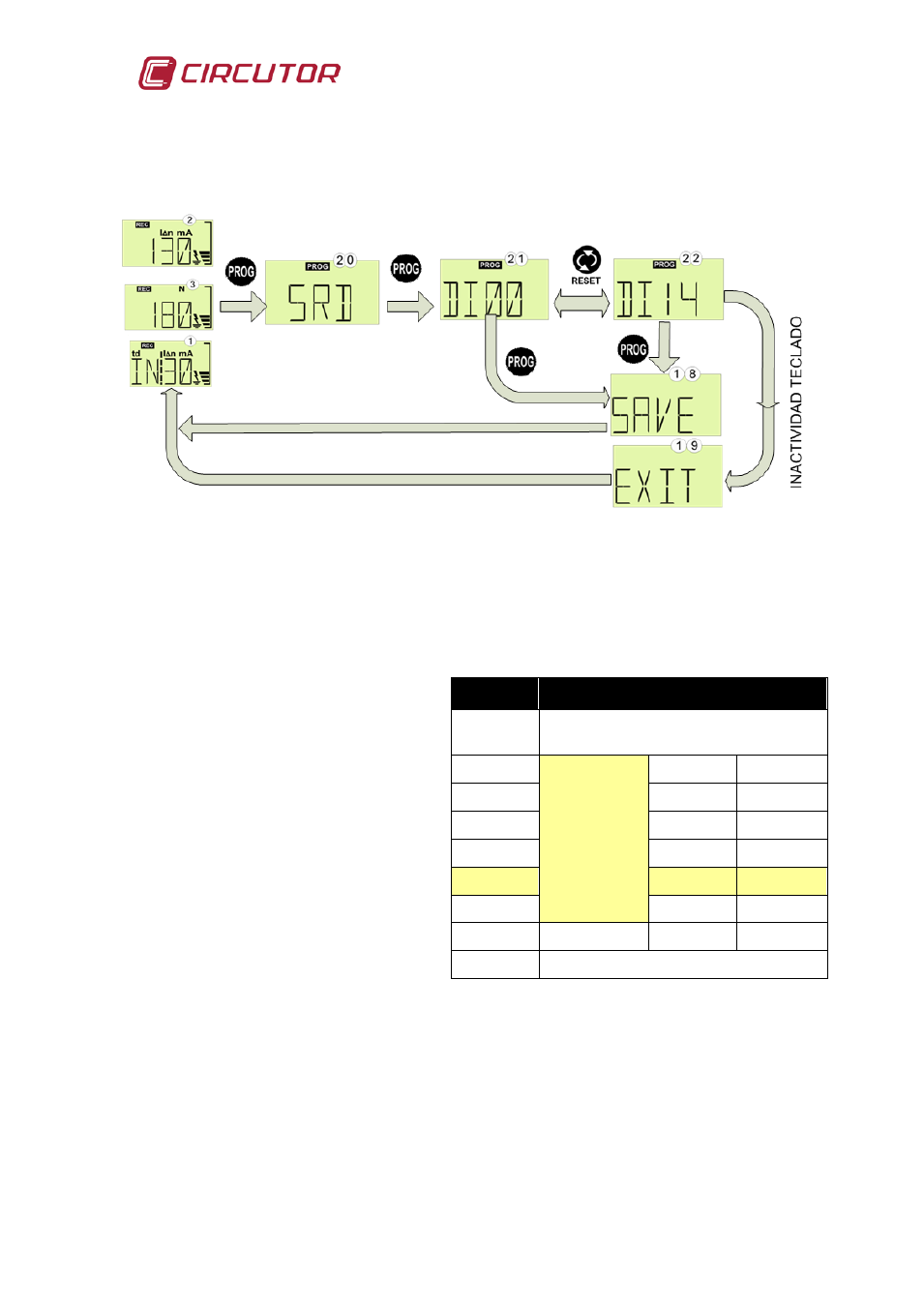

Fig. 5-3.- Ajuste de la reconexión tras un disparo por diferencial
5.2.2.- SRM, configuración de la reconexión tras un disparo por
magnetotérmico
A través de la pantalla SRM,
,
Fig. 5-2, se accede a programar
los parámetros de la reconexión
tras un disparo por
magnetotérmico. La secuencia
escogida determina el número
máximo de intentos de reconexión
(NR), la temporización (ST) y el
tiempo de puesta cero del
contador parcial (TR) que bloquea
el equipo.
Las opciones posibles están
recogidas en la Tabla 5-3.
Por defecto el aparato sale de
fábrica configurado con la opción
MA05
SRM NR ST TR
MA00
Se inhabilita la reconexión automática
diferencial
MA01
2
1 min 30 min.
MA02 1 min 60 min.
MA03 90 s 30 min.
MA04 90 s 60 min.
MA05 3 min 30 min.
MA06 30 s 30 min.
MA07 6 30 s 30 min.
MA08 Espacio libre para personalizar a cliente
Tabla 5-3.- Opciones SRM
Se activa la secuencia de reconexión SRM tras un disparo por cortocircuito o
sobrecarga.
Se accede a la pantalla SRM (
) a partir de la pantalla  ó  pulsando las teclas
PROG y luego RESET. Desde la pantalla
 se pulsa nuevamente PROG y se
accede a programar las opciones del menú SRM. Ver Fig. 5-4. Se cambia de opción
MAxx con la tecla RESET y se valida con PROG. Tras la validación aparece la
pantalla
 , se guarda la opción elegida y se vuelve a la pantalla .
