PowerStudio
Manual de Instrucciones 89

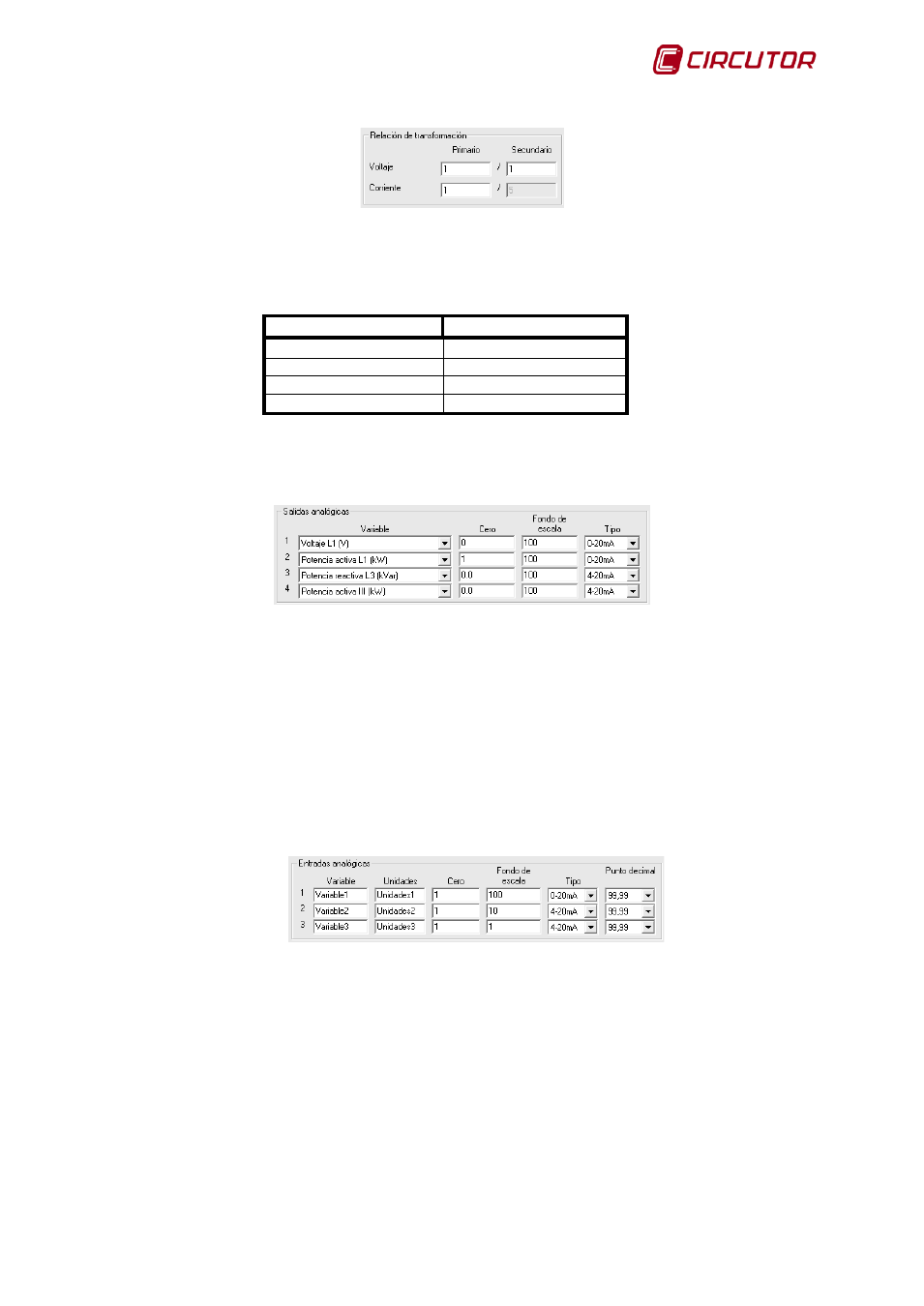

• Relación de transformación de tensión: Programación del primario y secundario de tensión.
El producto entre el valor primario y el primario de intensidad ha de ser igual o inferior a
20.000.000. El valor de primario, dependiendo de fondo de escala, debe estar entre 1 y el
valor correspondiente de la siguiente tabla:
Fondo de escala Valor máximo
110v 99.999
275v 70.000
300v 70.000
500v 40.000
• Relación de transformación de intensidad: Es el valor del primario de intensidad que posee
el dispositivo. Puede valer entre 1 y 10.000 A. El secundario de intensidad es 5A en el CVM-
144.
En este apartado se muestra la configuración de las salidas analógicas del dispositivo y se da
la opción de configurarlas con los valores deseados.
• Variable: Permite seleccionar cualquier parámetro que mide el CVM-144 excepto los
parámetros correspondientes a la energía.
• Cero: Valor del parámetro al que se asigna el cero de la escala.
• Fondo de escala: Valor del parámetro al que se le asigna el valor máximo de la escala.
• Tipo: Tipo de la salida, permite escoger salida 0 – 20 mA, 4 – 20 mA ó 0 – 10 V, dependiendo
del dispositivo.
• Variable: Indica el nombre asociado a la entrada analógica.
• Unidades: Indica el tipo de unidades que representa la variable.
• Cero: Valor del parámetro al que se asigna el cero de la escala.
• Fondo escala: Valor del parámetro al que se le asigna el valor máximo de la escala.
• Tipo: Tipo de la entrada, permite escoger entrada 0 – 20 mA, 4 – 20 mA ó 0 – 10V,
dependiendo del dispositivo.
