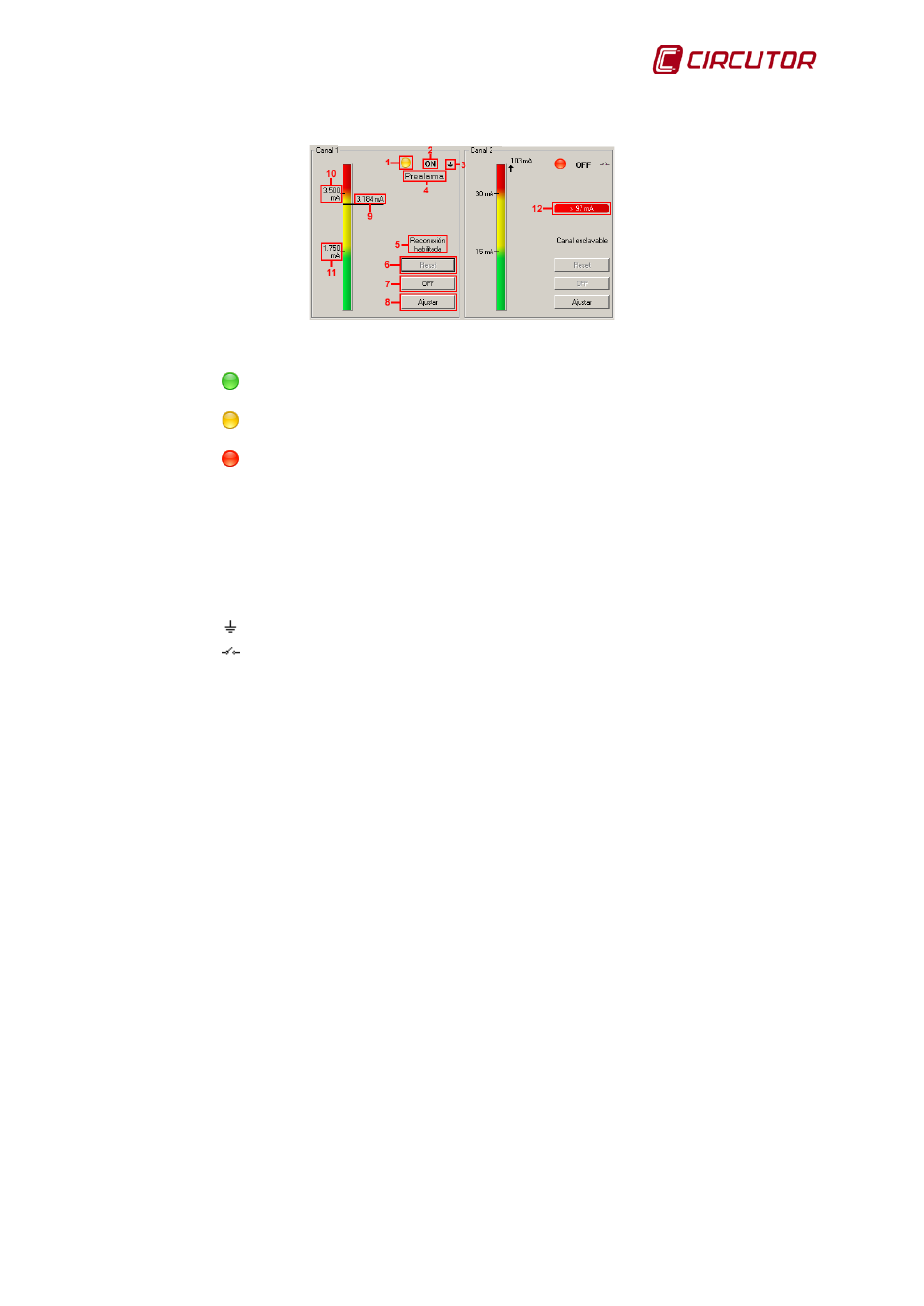

Donde:
1. Estado del canal:
•
Estado ON.
•
Estado de prealarma.
•
Estado OFF.
2. Estado del relé:
• ON. Canal no enclavado.
• OFF. Canal enclavado.
3. Modo de trabajo del canal:
•
Modo diferencial.
•
Modo relé.
4. Información adicional sobre el estado del canal:
• Prealarma: Prealarma activada.
• Reconexión: Canal desconectado temporizando en proceso de reconexión.
• Remoto: Canal desconectado por disparo externo, no reconectable automáticamente.
5. Información adicional del canal:
• Reconexión habilitada. Informa que se han habilitado las reconexiones para el canal.
Solo si es el canal trabaja en modo diferencial.
• Canal enclavable. Informa que el canal quedará enclavado cuando se produzca el
disparo, siendo necesario un reset manual o remoto de dicho canal. Solo si el canal
trabaja en modo relé.
6. Botón de reset. Si el canal no está disparado, el botón permanecerá deshabilitado. Al pulsar el
botón se produce el rearme del canal.
7. Botón de OFF. Desconexión externa del canal. El botón permanecerá deshabilitado si el canal
no ha sido disparado.
8. Botón de ajuste. Permite la programación de la sensibilidad y retardo del canal. También
muestra información del canal.
9. Valor de corriente diferencial instantánea del canal. Cuando el valor de corriente diferencial
instantánea del canal sobrepasa los límites de la barra de valores, tanto por exceso como por
defecto, se indicará tal y como indica la figura (flecha por debajo del valor).
10. Valor de umbral de dispara configurado para el canal.
