PowerStudio
Manual de Instrucciones 143
• Relación de transformación de corriente: Muestra la relación entre el primario y el
segundario de corriente programada en el dispositivo.

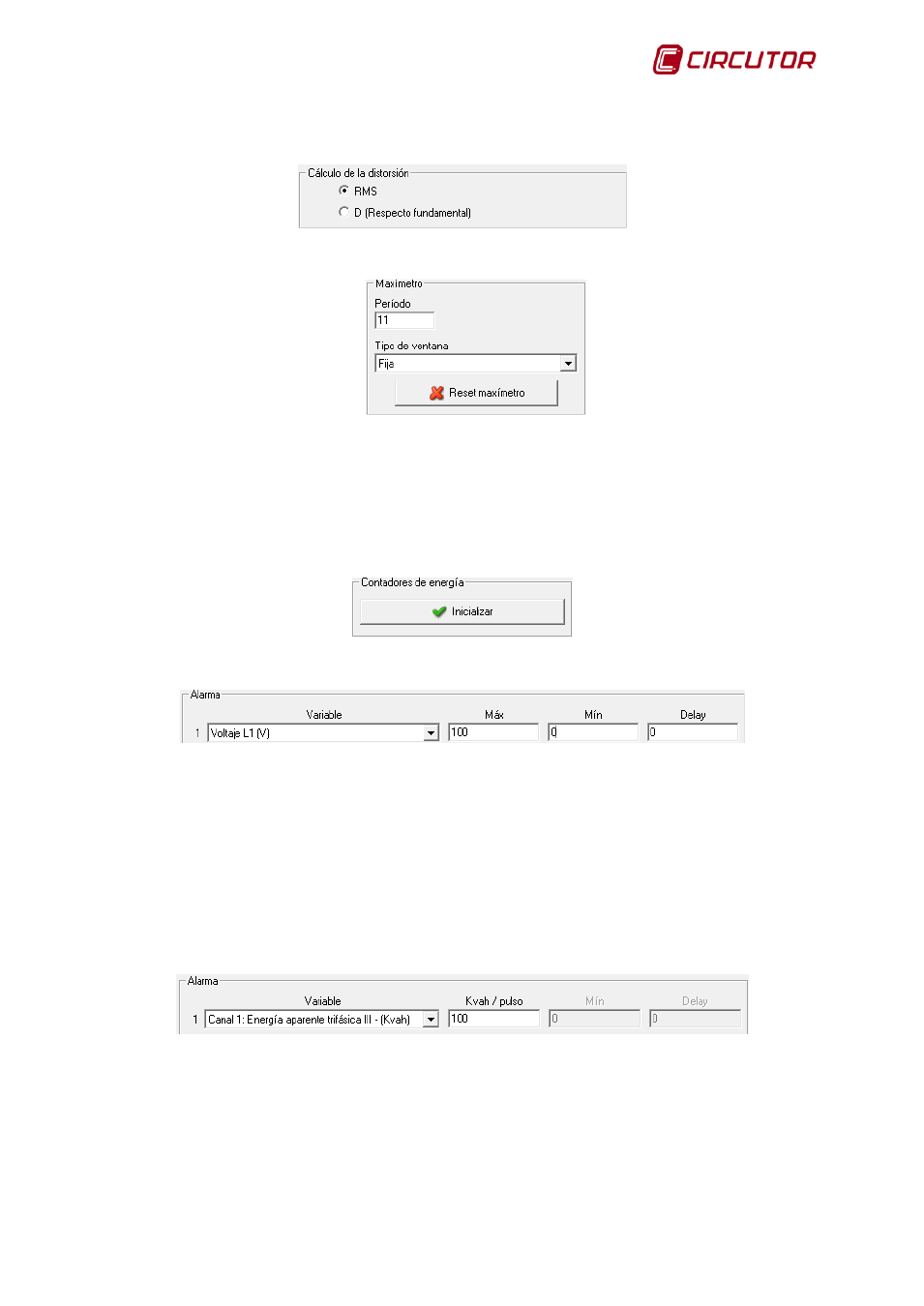

Mediante este selector se puede configurar el tipo de distorsión que calculará el dispositivo.
• Período: Es el período de integración del maxímetro que puede oscilar entre 1 y 60 minutos
• Tipo de ventana: Tipo de ventana utilizado para guardar el valor del maxímetro, pudiendo ser
fija o deslizante.
• Reset de maxímetro: Cuando se pulsa el botón, el maxímetro del dispositivo se pondrá a
cero.
Al pulsar el botón se pondrá a cero el contador de energía.
En este apartado se muestra la configuración de la salida de relé del dispositivo y se da la
opción de configurarla con los valores deseados. Para los dispositivos CVM-NET4 se podrá configurar
las cuatro salidas de relé de estos dispositivos.
• Variable: En este campo se indica el parámetro que asocia al relé. La salida se programa
como una alarma o como pulso de energía, pudiéndose controlar cualquiera de los
parámetros medidos por el dispositivo. Entre paréntesis se indican las unidades en las que se
expresan los valores máximo y mínimo de la alarma.
• Máx: En esta casilla se indica el valor máximo a controlar. En el caso que se seleccione una
variable de energía, indicará el valor de cada pulso. Se mostrará de la siguiente manera
• Mín: En esta casilla se indica el valor mínimo a controlar. Si se selecciona una variable de
energía, este campo permanecerá desactivado.
• Delay: Retraso en segundos de la alarma. El valor máximo es 9999 segundos. Este campo
permanecerá desactivado si se selecciona una variable de energía.
