1.58.2.1.2 RGU-10 RA

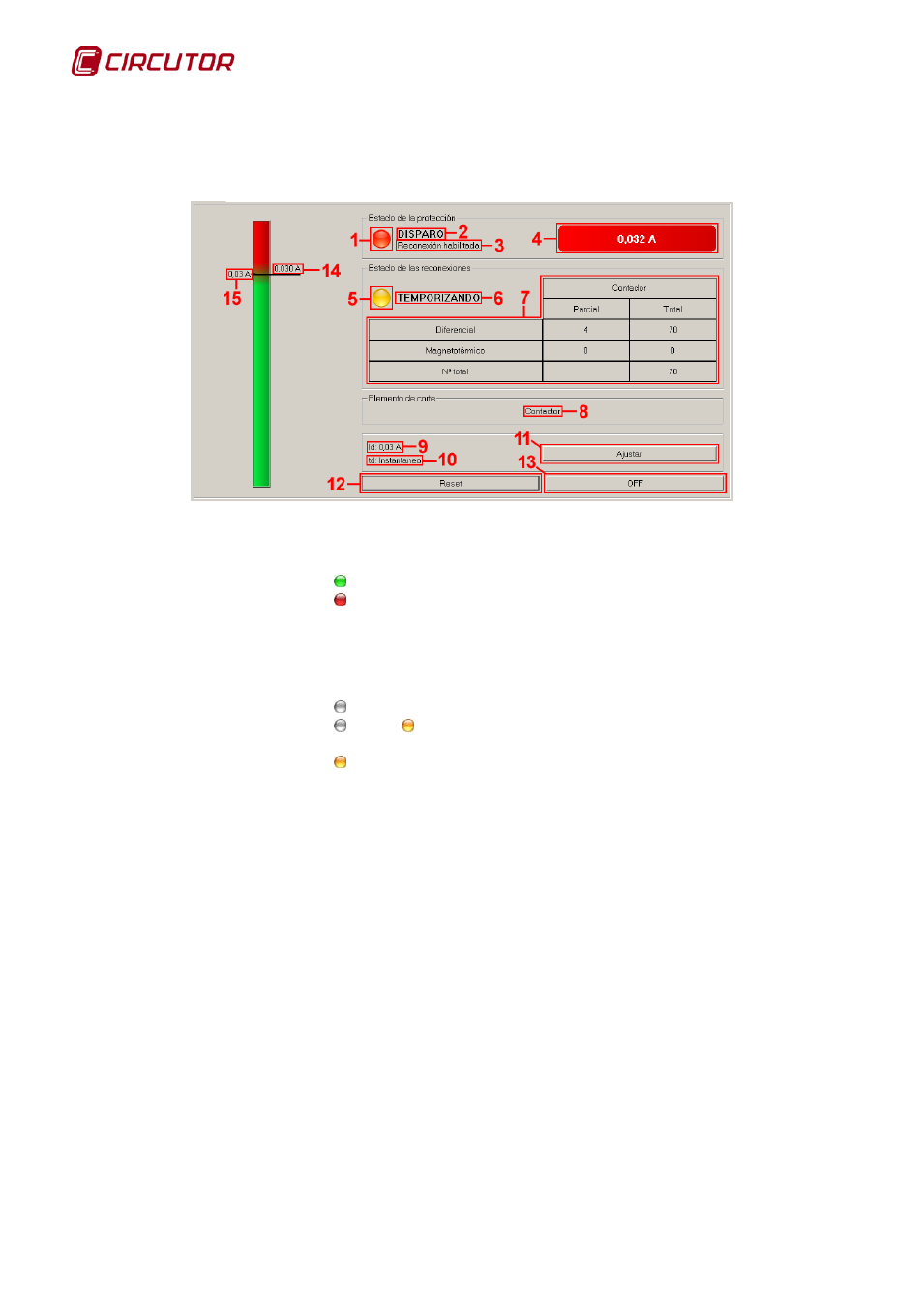

El dispositivo RGU-10 RA mostrará la siguiente pantalla de valores:
Donde:
1. Estado de la protección.
♦
No ha disparado.
♦
Ha disparada.
2. Información adicional sobre el estado de la protección.
3. Información que aparecerá solamente cuando la reconexión este habilitada.
4. Valor de la corriente de fuga detectada en el disparo del canal. Esta
información solamente estará visible cuando el canal este disparado.
5. Estado de la reconexión o indicador del enclavamiento del canal.
♦
Normal.
♦  . Parpadeando. El dispositivo esta temporizando la
reconexión.
♦
. Fijo. El canal está enclavado.
6. Información adicional sobre el estado de enclavamiento.
7. Tabla con los valores de los contadores parciales y totales.
8. Elemento de corte configurado.
9. Información del umbral de corriente de disparo configurado.
10. Información del tiempo de disparo configurado.
11. Botón de ajuste. Muestra información del canal y permite modificar algunos
parámetros.
12. Botón de reset. Si el canal no está disparado, el botón permanecerá
deshabilitado. Al pulsar el botón se produce el rearme del canal.
13. Botón de OFF. Permite realizar un disparo remoto del canal. Si el canal esta
disparado el botón permanecerá deshabilitado
14. Valor de la corriente de fuga instantánea. Si el valor sobrepasa los límites de
la barra de valores, tanto por exceso como por defecto, se indicará con una
flecha por debajo del valor).
15. Valor de umbral de disparo configurado para el canal.
