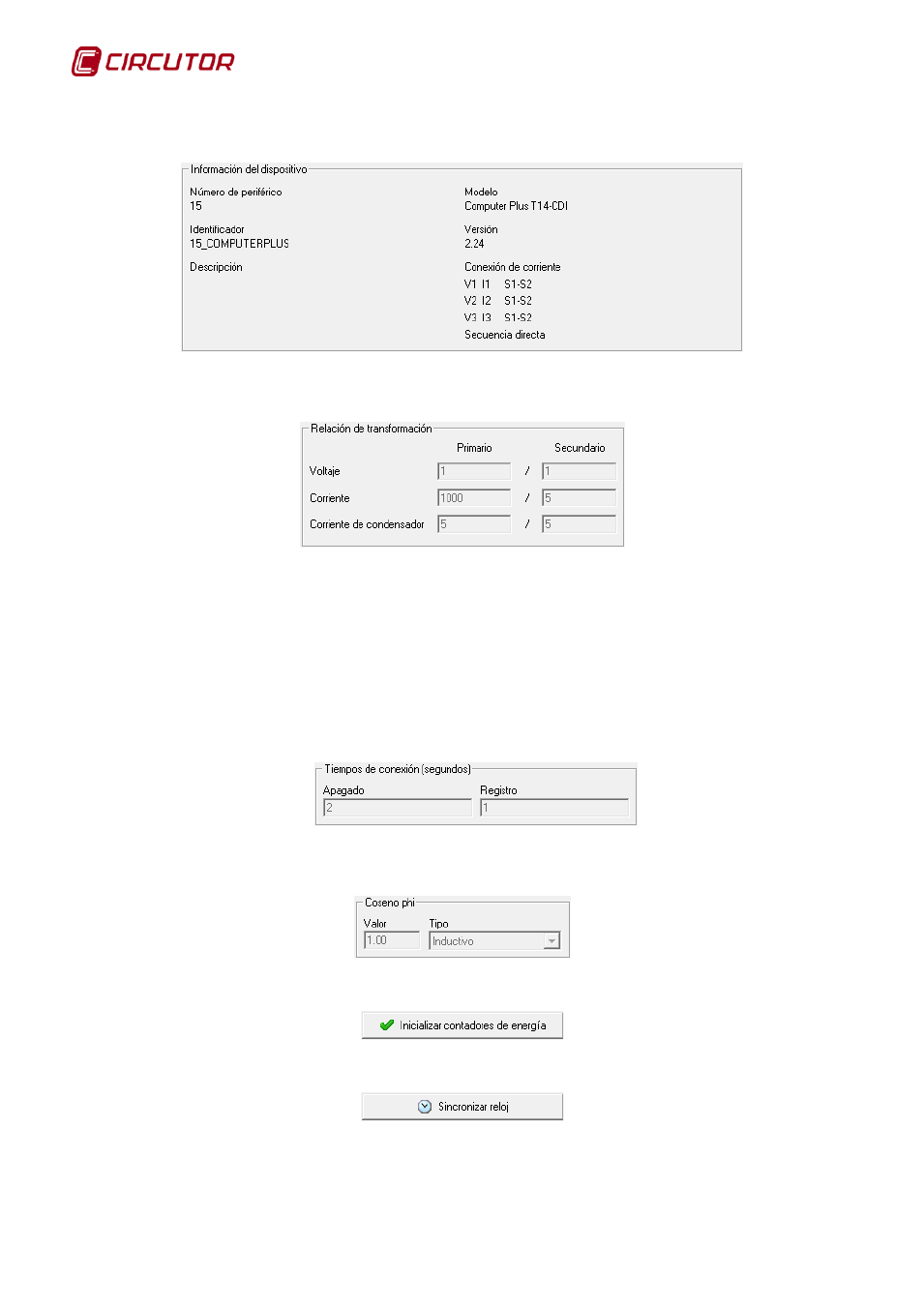

Dependiendo del dispositivo conectado, alguno de los campos puede estar deshabilitado.
Muestra información general. Entre otros parámetros podemos ver la configuración de la
conexión de corriente.
• Relación de transformación de tensión: Programación del primario y secundario de tensión.
El producto entre el valor primario y el primario de intensidad ha de ser igual o inferior a
20.000.000.
• Relación de transformación de intensidad: Es el valor del primario de intensidad que posee
el dispositivo. El valor puede ser entre 1 y 30.000 A. El secundario de intensidad es 1A ó 5A.
• Relación de transformación de medida de corriente de condensador: El valor del primario
de medida de corriente de condensador puede estar entre 1A y 999A. El valor del secundario
de medida de corriente de condensador puede estar entre 1A y 5A.
Tiempos de conexión y registro del equipo. Para los modelos TF, TF-C y TF-CDI las unidades
son ciclos, para el resto de modelos las unidades son segundos.
Configuración del coseno de phi inductivo o capacitivo.
Al pulsar el botón se pondrán a cero los contadores de energía del dispositivo.
Al pulsar el botón se envía la hora del PC al equipo.
