1.62.- TCP1RS+
El conversor TCP1RS+ conecta equipos que trabajan con comunicaciones serie RS-485 a una
red Ethernet usando el protocolo IP.

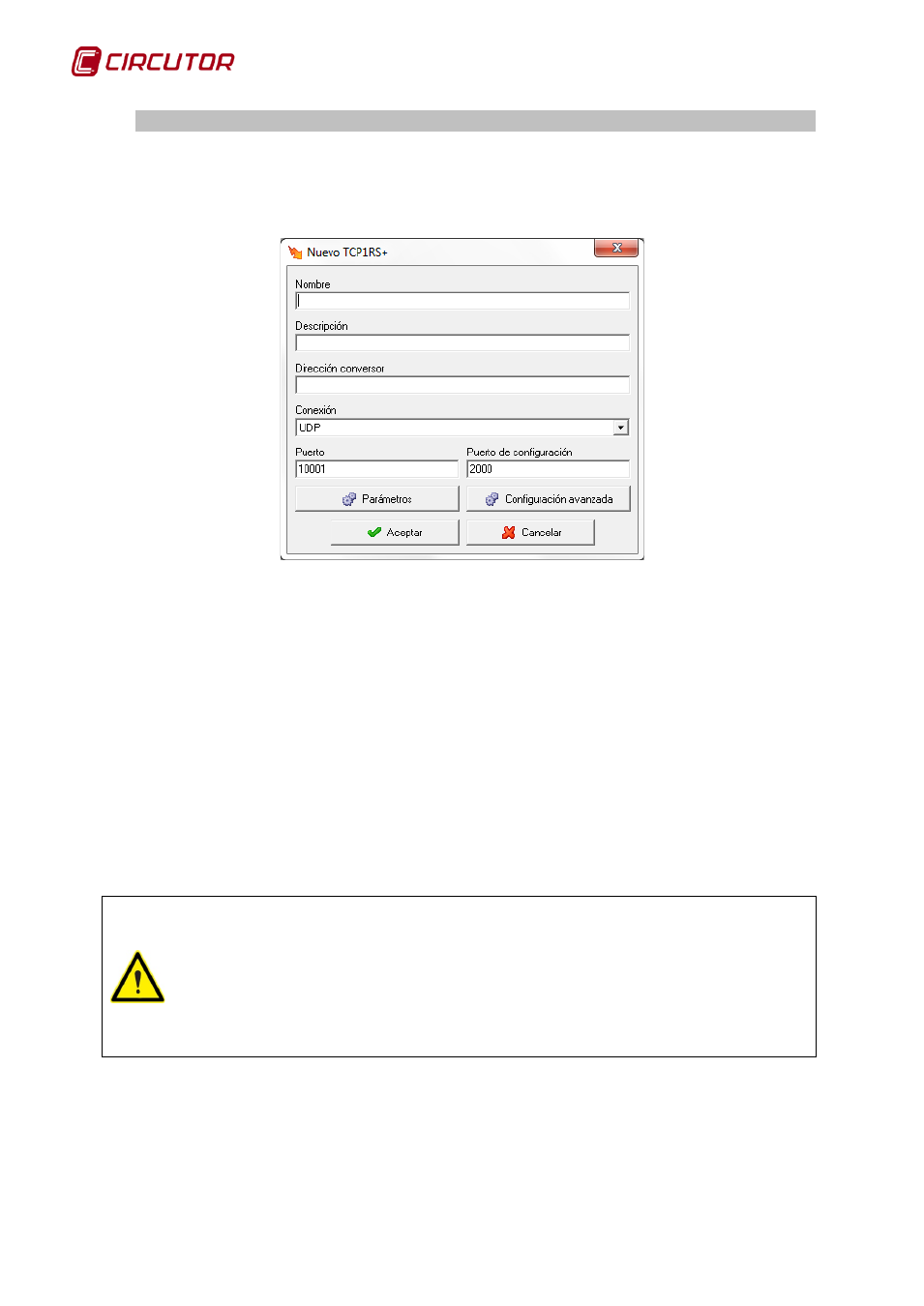

Al añadir o modificar este dispositivo, consultar ‘Manual Editor’, aparece el siguiente diálogo:
• Nombre: Campo alfanumérico que identificará de forma única al dispositivo en todo el
programa. No existirán en la configuración dos dispositivos con el mismo nombre
• Descripción: Dato de tipo alfanumérico para la introducción de una breve descripción del
dispositivo.
• Dirección conversor: Corresponde a la dirección mediante la cual el programa podrá
comunicarse con el dispositivo. Este parámetro podrá ser una dirección IP o un nombre. No
confunda esta dirección con la dirección MAC.
• Conexión: Indica si la conexión es UDP, TCP o Modbus TCP.
• Puerto: Corresponde con el puerto de comunicaciones.
• Puerto de configuración: Corresponde al puerto de comunicaciones, a través del cual el
programa podrá configurar el dispositivo. Este puerto por defecto es el 2000.
Para poder comunicar un dispositivo TCP1RS+ a través de un router se deberán seguir los
siguiente pasos:
1 – En el campo ‘Dirección conversor’ introducir la dirección IP del router.
2 – En el campo ‘Puerto’ introducir el puerto de comunicaciones y redirigir este puerto en el
router al puerto de comunicaciones del dispositivo.
3 – Redirigir el puerto de configuración en el router al puerto 2000 del conversor.
NOTA: Para conocer como redirigir los puertos consulte el manual del router.
• Parámetros: Al pulsar el botón aparecerá un diálogo donde se podrán configurar una serie de
parámetros del dispositivo.
