PowerStudio
Manual de Instrucciones 131

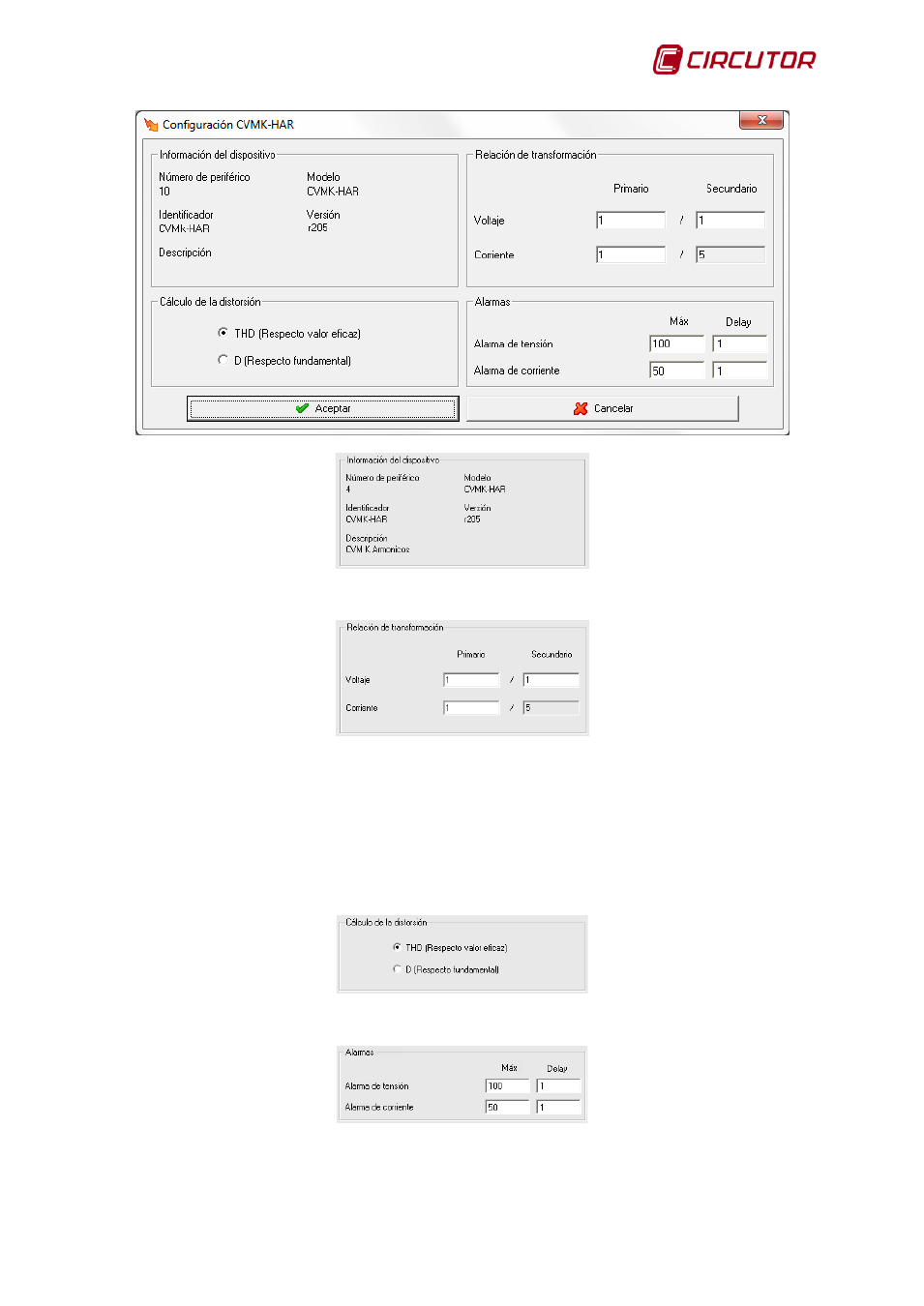

Muestra información general.
• Relación de transformación de tensión: Programación del primario y secundario de tensión.
El valor del primario de tensión debe estar entre 1 y 999999 V y el secundario entre 1 y 999 V.
El producto entre el valor primario y el primario de intensidad ha de ser igual o inferior a
20.000.000.
• Primario del transformador de intensidad: Es el valor del primario de intensidad que posee
el dispositivo. Puede valer entre 1 y 10000 A. El secundario de intensidad es 5A en el CVMK-
HAR.
Mediante este selector se puede configurar el tipo de distorsión que calculará el dispositivo.
En el caso de disponer de un módulo adicional con dos salidas de relé, se podrá configurar a
modo de alarma con las variables THD ó D en tensión y en corriente.
