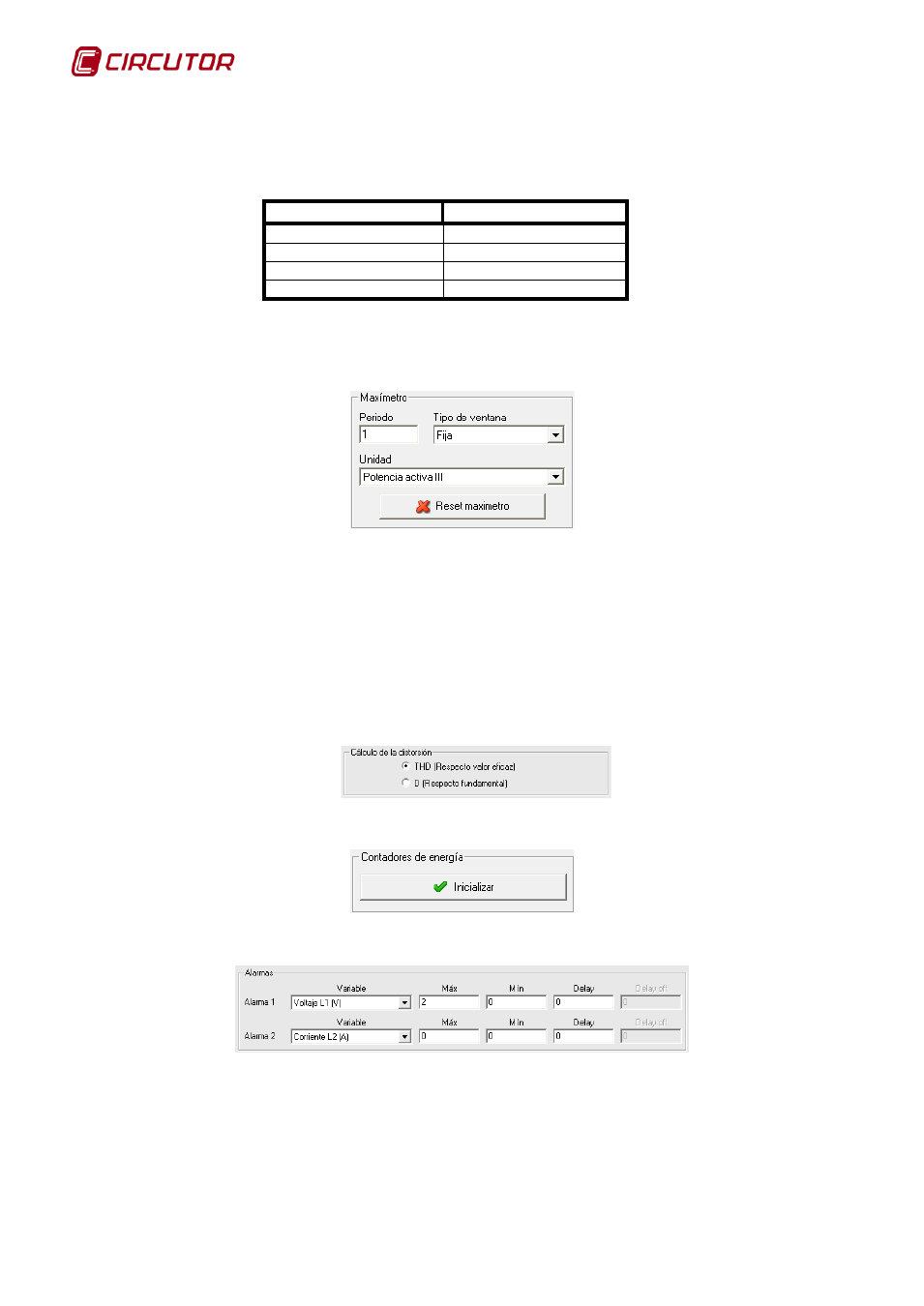

CIRCUTOR PowerStudio Series - Manual (Página 104)

PowerStudio PowerStudio
104 Manual de Instrucciones
• Relación de transformación de tensión: Programación del primario y secundario de tensión.
El producto entre el valor primario y el primario de intensidad ha de ser igual o inferior a
20.000.000. El valor de primario, dependiendo de fondo de escala, debe estar entre 1 y el
valor correspondiente de la siguiente tabla:
Fondo de escala Valor máximo
110v 99.999
275v 70.000
300v 70.000
500v 40.000
• Relación de transformación de intensidad: Es el valor del primario de intensidad que posee
el dispositivo. Puede valer entre 1 y 10.000 A. El secundario de intensidad es 5A en el CVM-
BC.
• Período: Es el período de integración del maxímetro que puede oscilar entre 1 y 60 minutos
• Tipo de ventana: Tipo de ventana utilizado para guardar el valor del maxímetro, pudiendo ser
fija o deslizante.
• Unidad: La máxima demanda se puede calcular con potencia activa III, potencia aparente III,
corriente III o corriente por fase dependiendo del dispositivo.
• Reset de maxímetro: Cuando se pulsa el botón, el maxímetro del dispositivo se pondrá a
cero.
Mediante este selector se puede configurar el tipo de distorsión que calculará el dispositivo.
Al pulsar el botón se pondrán a cero los contadores de energía del dispositivo.
En este apartado se muestra la configuración de las salidas de relé del dispositivo y se da la
opción de configurarlas con los valores deseados.
• Variable: En este campo se indica el parámetro que asocia al relé. La salida se programa
como una alarma, pudiéndose controlar cualquiera de los parámetros medidos por el CVM-
BC. Entre paréntesis se indican las unidades en las que se expresan los valores máximo y
mínimo de la alarma.
