PowerStudio PowerStudio

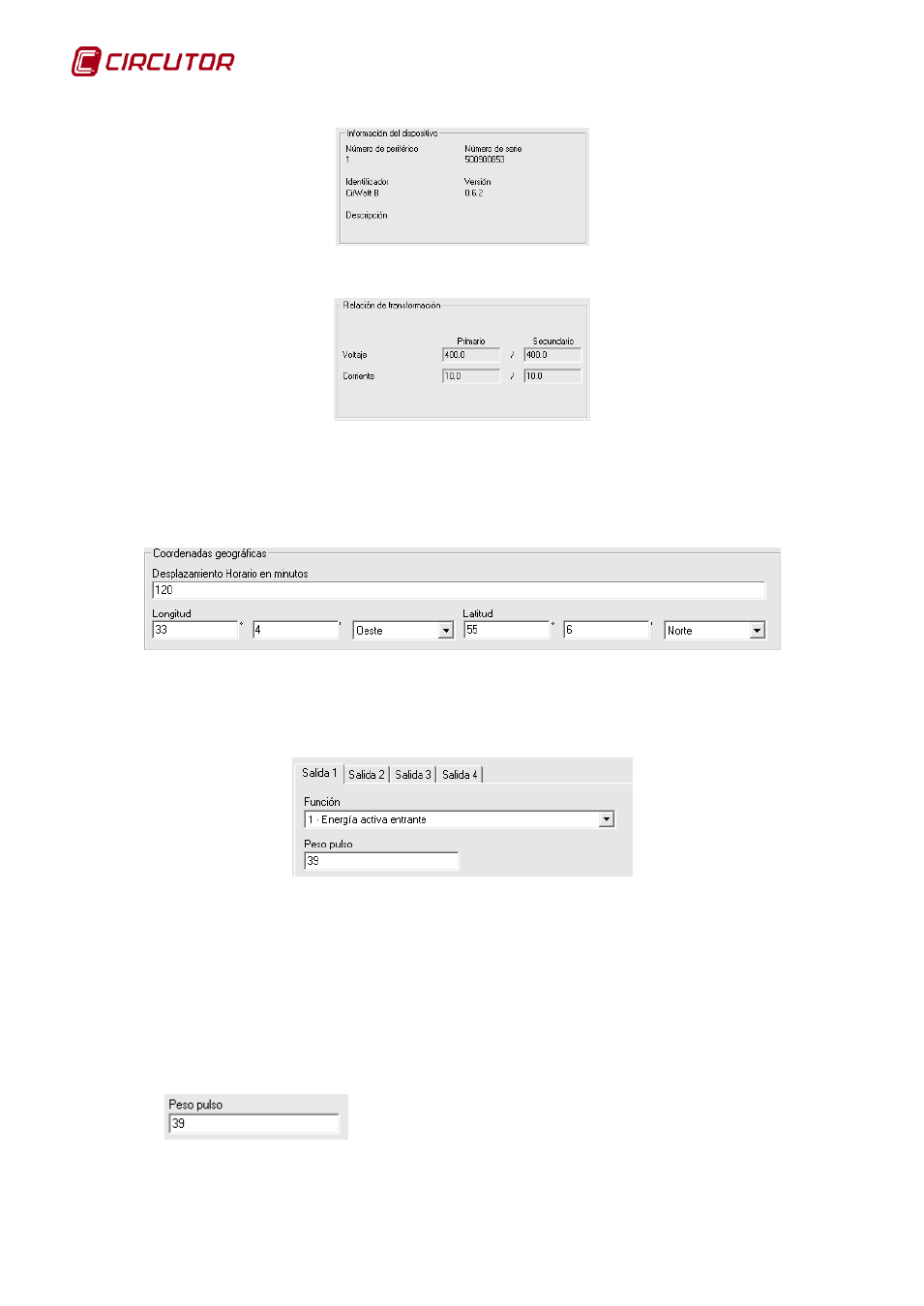

52 Manual de Instrucciones
Muestra información general.
• Relación de transformación de tensión: Muestra la relación entre el primario y el
segundario de tensión programada en el dispositivo.
• Relación de transformación de corriente: Muestra la relación entre el primario y el
segundario de corriente programada en el dispositivo.
Zona horaria donde se encuentra el dispositivo.
Solamente aparecerá la configuración de las coordenadas geográficas cuando el dispositivo
posea la opción de reloj astronómico.
Solamente aparecerá la configuración de salidas digitales cuando el dispositivo posea salidas
digitales. El número de salidas digitales dependerá del modelo del dispositivo.
Dependiendo de la función será posible configurar parámetros adicionales asociados a la
función seleccionada:
• Función 1: Energía activa entrante.
• Función 2: Energía activa saliente.
• Función 3: Energía reactiva Q1/Q2.
• Función 4: Energía reactiva Q3/Q4.
•
Valor entre 0,1 y 65535 con 1 decimal.
