PowerStudio
Manual de Instrucciones 135

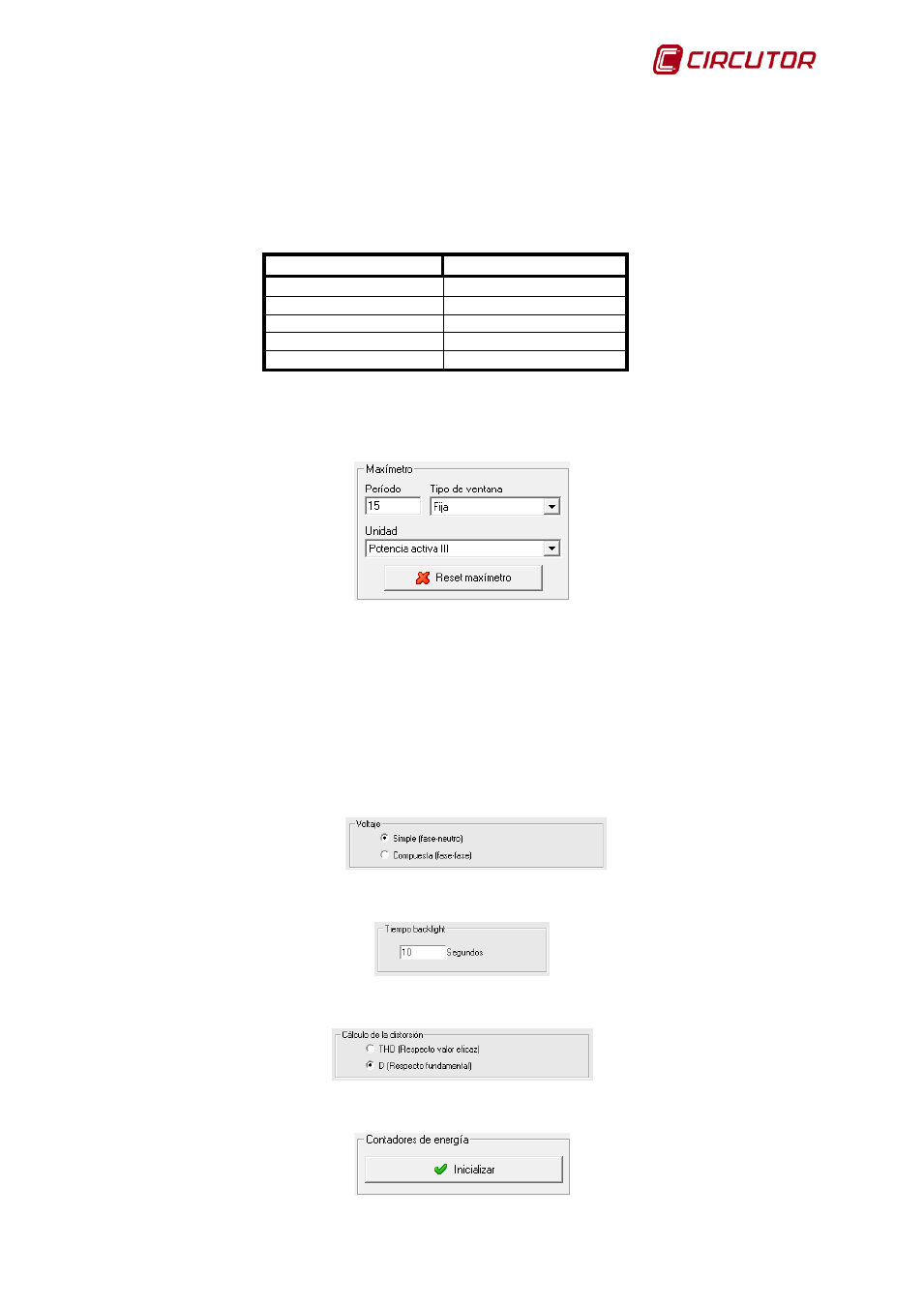

Dependiendo de la versión conectada, la programación de la relación de transformación de
tensión puede estar deshabilitada.
• Relación de transformación de tensión: Programación del primario y secundario de tensión.
El producto entre el valor primario y el primario de intensidad ha de ser igual o inferior a
20.000.000. El valor de primario, dependiendo del fondo de escala del equipo, debe estar
entre 1 y el valor correspondiente de la siguiente tabla:
Fondo de escala Valor máximo
110V 99.999
250V 70.000
275V 70.000
300V 70.000
500V 40.000
• Relación de transformación de intensidad: Es el valor del primario de intensidad que posee
el dispositivo. Puede valer entre 1 y 10.000 A. El secundario de intensidad es 5A en el CVM-
96.
• Período: Es el período de integración del maxímetro que puede oscilar entre 1 y 60 minutos
• Tipo de ventana: Tipo de ventana utilizado para guardar el valor del maxímetro, pudiendo ser
fija o deslizante.
• Unidad: La máxima demanda se puede calcular con potencia activa III, potencia aparente III,
corriente III o corriente por fase dependiendo del dispositivo.
• Reset de maxímetro: Cuando se pulsa el botón, el maxímetro del dispositivo se pondrá a
cero.
Selección del tipo de tensión calculada.
Configuración del tipo de desconexión “backlight”. El valor debe oscilar entre 0 y 99 segundos.
Mediante este selector se puede configurar el tipo de distorsión que calculará el dispositivo.
