HEIDENHAIN TNC 640 495
1

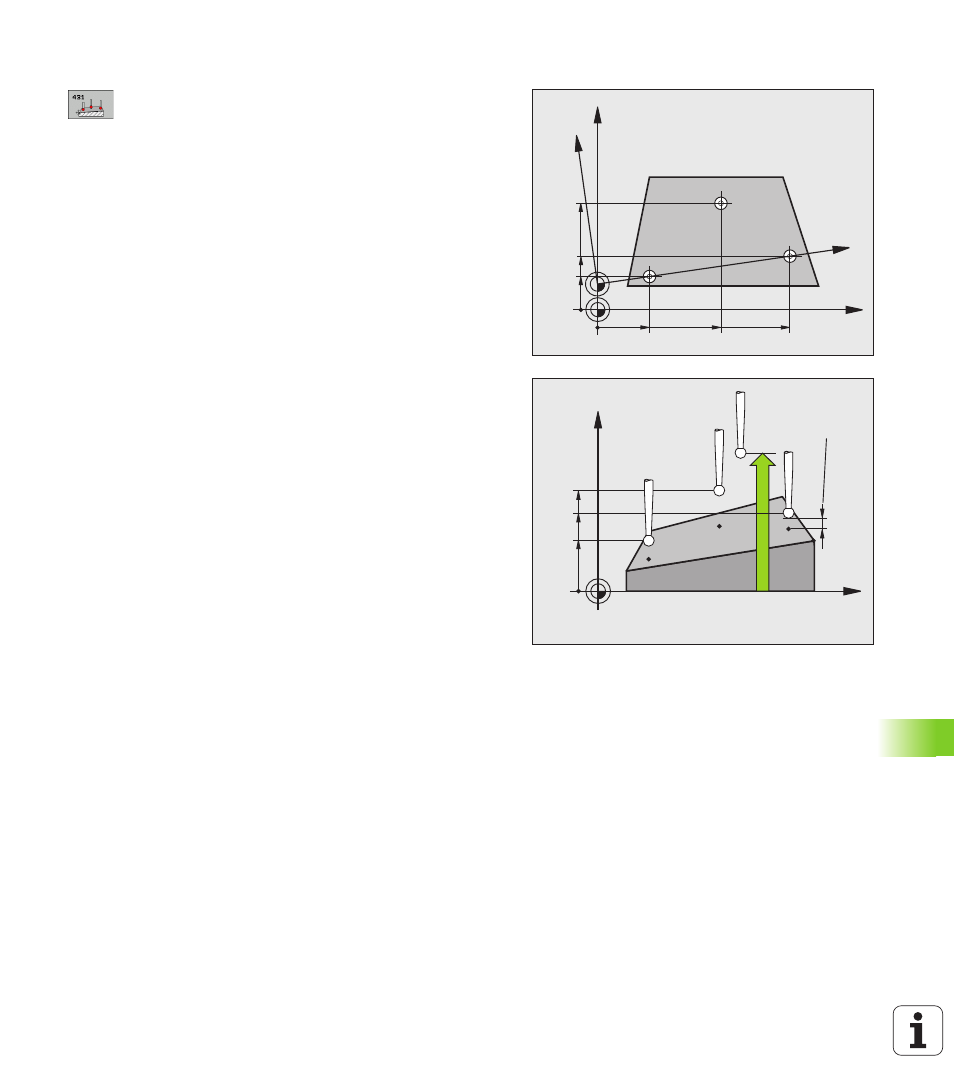

7.13 MEDIR PLANO (ciclo 431, DIN/ISO: G431)
Parámetros de ciclo
U 1er punto de medición del 1er eje Q263 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje principal del plano de mecanizado. Campo de
entrada -99999,9999 hasta 99999,9999
U 1er punto de medición del 2º eje Q264 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje auxiliar del plano de mecanizado. Campo de
entrada -99999,9999 hasta 99999,9999
U 1er punto de medición 3º eje Q294 (valor absoluto):
Coordenada del punto de palpación en el eje de
palpación. Campo de entrada -99999,9999 hasta
99999,9999
U 2º punto de medición del 1er eje Q265 (valor
absoluto): Coordenada del segundo punto de
palpación en el eje principal del plano de mecanizado.
Campo de entrada -99999,9999 hasta 99999,9999
U 2º punto de medición del 2º eje Q266 (absoluto):
coordenada del segundo punto de palpación en el eje
auxiliar del plano de mecanizado. Campo de entrada
-99999,9999 hasta 99999,9999
U 2º punto de medición del 3er. eje Q295 (valor
absoluto): Coordenada del segundo punto de
palpación en el eje de palpación. Campo de entrada
-99999,9999 hasta 99999,9999
U 3er punto de medición del 1er eje Q296 (valor
absoluto): Coordenada del tercer punto de palpación
en el eje principal del plano de mecanizado. Campo de
entrada -99999,9999 hasta 99999,9999
U 3er punto de medición del 2º eje Q297 (valor
absoluto): coordenada del tercer punto de palpación
en el eje auxiliar del plano de mecanizado. Campo de
entrada -99999,9999 hasta 99999,9999
U 3er. punto de medición del 3er. eje Q298 (valor
absoluto): Coordenada del tercer punto de palpación
en el eje de palpación. Campo de entrada
-99999,9999 hasta 99999,9999
X
Y
Q266
Q263
Q264
Q297
Q265 Q296
Y'
X'
X
Z
Q295
Q298
Q294
Q260
SET_UP
(TCHPROBE.TP)
+
Q320
