6.3 FIGURA DE PUNT
OS SOBRE LÍ
NEA
S
(ciclo 221, DIN/ISO:
G221)
Parámetros de ciclo
U Punto inicial 1er eje Q225 (valor absoluto):
Coordenadas del punto inicial en el eje principal del
plano de mecanizado
U Punto inicial 2º eje Q226 (valor absoluto):
Coordenadas del punto inicial en el eje transversal del
plano de mecanizado
U Distancia 1er eje Q237 (valor incremental):
Distancia entre los diferentes puntos de la línea
U Distancia 2º eje Q238 (valor incremental): Distancia
entre las diferentes líneas
U Número de columnas Q242: Número de mecanizados
sobre una línea
U Número de líneas Q243: Número de líneas
U Posición angular Q224 (valor absoluto): Angulo,
según el cual se gira toda la disposición de la figura; el
centro de giro se encuentra en el punto de partida.
U Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza
U Coordenadas de la superficie de la pieza Q203
(valor absoluto): coordenadas de la superficie de la
pieza
U 2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción)
U Desplazamiento a la altura de seguridad Q301:
Determinar como debe desplazarse la hta. entre los
mecanizados:
0: Desplazar entre los mecanizados a la distancia de
seguridad
1: Desplazar entre los mecanizados a la 2ª distancia
de seguridad

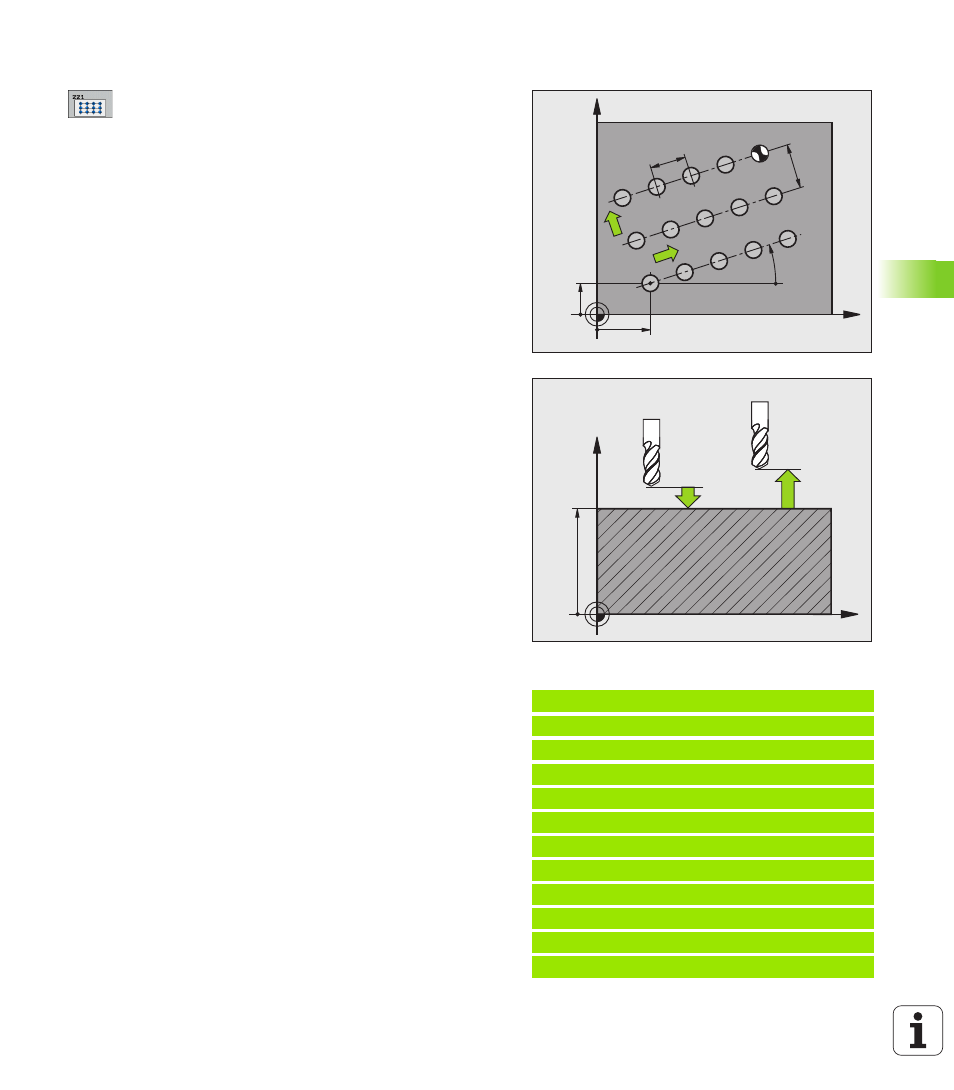

Ejemplo: Bloques NC
54 CYCL DEF 221 LÍNEAS DE LA FIGURA
Q225=+15 ;PUNTO INICIAL 1ER. EJE
Q226=+15 ;PUNTO INICIAL 2º EJE
Q237=+10 ;DISTANCIA AL 1ER. EJE
Q238=+8 ;DISTANCIA AL 2º EJE
Q242=6 ;NÚMERO DE COLUMNAS
Q243=4 ;NÚMERO DE FILAS
Q224=+15 ;ÁNGULO DE GIRO
Q200=2 ;DISTANCIA DE SEGURIDAD
Q203=+30 ;COORDENADA SUPERFICIE
Q204=50 ;2ª. DIST.DE SEGURIDAD
Q301=1 ;DESPLAZ. A ALTURA SEG.
X
Y
Q226
Q225
Q224
Q238
Q237
N = Q242
N = Q243
X
Z
Q200
Q203
Q204
