13.2 ADAPTAR SISTEMA DE GIRO
(ciclo 800)
Aplicación
Antes de realizar los mecanizados por torneado hay que:
„ posicionar la herramienta en la posición correcta
„ orientar la cuchilla de herramienta
Para posicionar la herramienta en un posición adecuada se programa
una frase de desplazamiento, p. ej. L Y+0 R0 FMAX hacia el centro del
husillo de torneado.
Para orientar la cuchilla de herramienta se utiliza el ciclo 800
AJUSTAR SISTEMA DE GIRO. El ciclo 800 orienta el sistema de
coordenadas de la pieza al ángulo de precesión Q497 y orienta la
cuchilla de herramienta de forma correspondiente. El TNC orienta la
cuchilla de herramienta para mecanizados exteriores al centro de la
mesa rotativa, para mecanizados interiores en dirección opuesta.

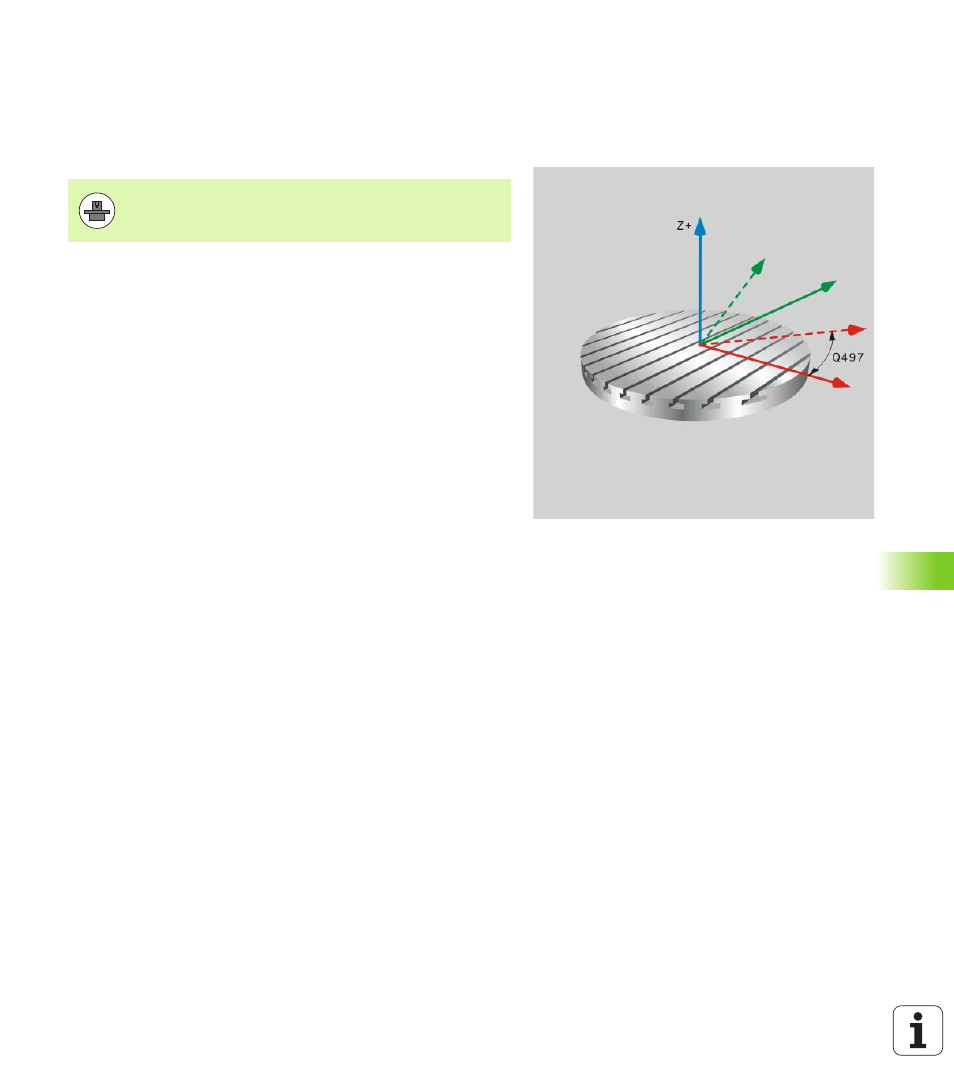

Con el ángulo de precesión Q497 se define en qué posición en el
perímetro de la pieza se debe realizar el mecanizado. Esto puede ser
necesario si por razones de espacio hay que posicionar la herramienta
de una forma concreta para poder realizar un mecanizado. Pero
también se puede girar la posición de mecanizado para poder observar
mejor los procesos de mecanizado. Si se realiza un mecanizado por
torneado inclinado, con el ángulo de precesión se orienta la cuchilla de
herramienta y el sistema de coordenadas en la posición adecuada (ver
modo de empleo Ciclos, capítulo "Tornear").
Los ciclos de torneado del TNC se puede utilizar para mecanizados de
interiores y de exteriores. Con el ciclo 800 se puede invertir
simétricamente el sistema de coordenadas de herramienta (INVERTIR
HERRAMIENTA
Q498). De esta manera, se pueden utilizar herramientas
para el mecanizado de interiores y de exteriores. El TNC invierta el
husillo en 180° y efectúa un simetría de la orientación de herramienta
TO
.
Posiblemente, el fabricante de su máquina proporciona
funciones propias para alinear la herramienta. ¡Rogamos
consulten el manual de la máquina!
