298 Ciclos: Tornear
13.8 T
O
RNEAR PR
OFUNDIZAR L
ONG
ITUDINAL AMPLIADO (ciclo 814)

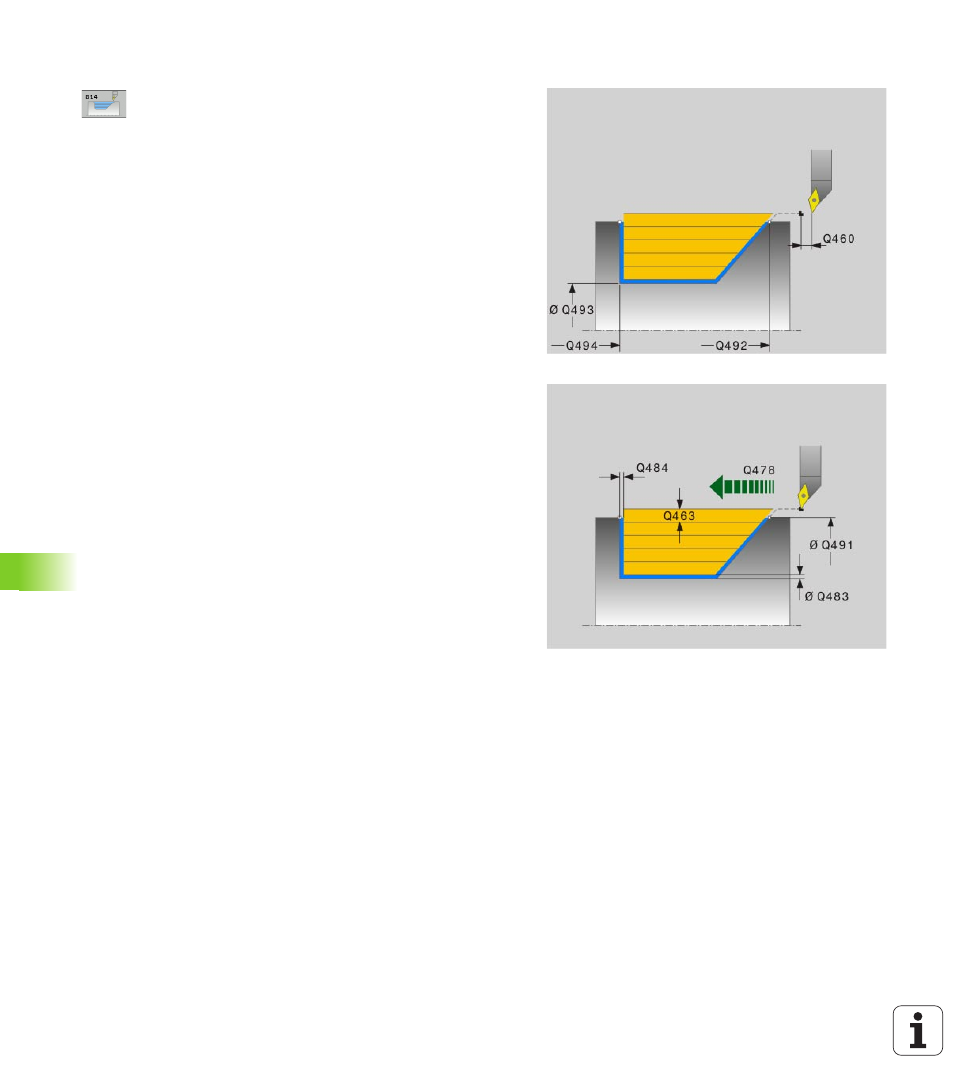

Parámetros de ciclo
U Perímetro de mecanizado Q215: determinar
perímetro de mecanizado:
0: Desbaste y Acabado
1: Sólo Desbaste
2: Sólo acabado a cota de acabado
3: Sólo acabado a sobremedida
U Distancia de seguridad Q460 (valor incremental):
Distancia para movimiento de retirada y
preposicionamiento
U Diámetro inicio de contorno Q491: Coordenada X
del punto inicial para el recorrido de profundización
(valor de diámetro)
U Inicio de contorno Z Q492: Coordenada Z del punto
inicial para el recorrido de profundización
U Diámetro final de contorno Q493: Coordenada X del
punto final de contorno (valor de diámetro)
U Final de contorno Z Q494: Coordenada Z del punto
final de contorno
U Ángulo flanco Q495: Ángulo del flanco profundizando
El ángulo de referencia es la vertical al eje de giro.
U Tipo elemento inicial Q501: Determinar el tipo de
elemento en el inicio de contorno (superficie de
perímetro):
0: sin elemento adicional
1: elemento es una fase
2: elemento es un radio
U Tamaño de elemento inicial Q502: Tamaño del
elemento inicial (porción de fase)
U Radio de esquina de contorno Q500: Radio de la
esquina interior de contorno. Si no se indica ningún
radio, se realiza el radio de la cuchilla.
U Ángulo superficie plano Q496: Ángulo entre la
superfice plano y ángulo de giro
U Tipo elemento final Q503: Determinar el tipo de
elemento en el final de contorno (superficie plano):
0: sin elemento adicional
1: elemento es una fase
2: elemento es un radio
U Tamaño de elemento final Q504: Tamaño del
elemento final (porción de fase)
