HEIDENHAIN TNC 640 (34059x-01) Cycle programming - Manual (Página 254)

254 Ciclos: Conversiones de coordenadas
1
1
.7 F
A
CT
OR DE ESCALA (ciclo 1
1
, DIN/ISO: G72)

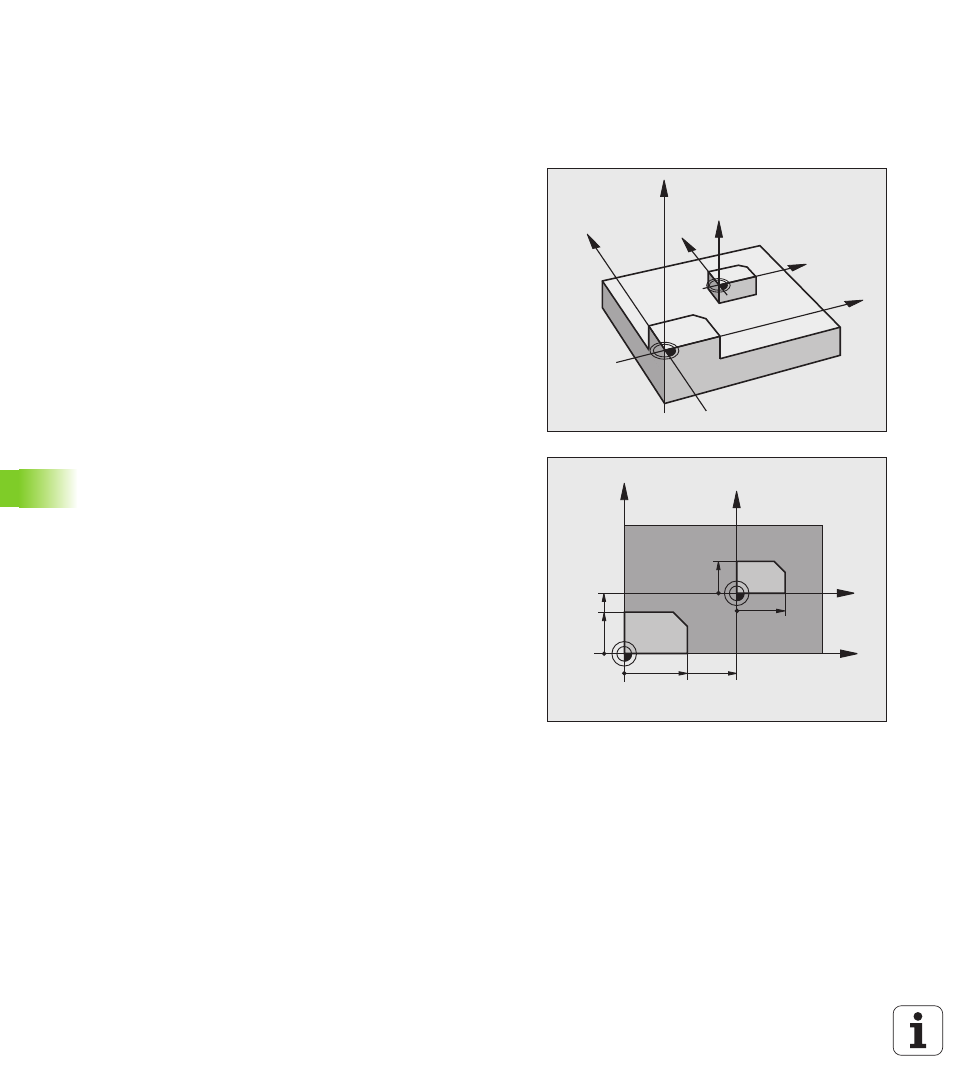

11.7 FACTOR DE ESCALA (ciclo 11,
DIN/ISO: G72)
Funcionamiento
El TNC puede ampliar o reducir contornos dentro de un programa. De
esta forma se pueden tener en cuenta, por ejemplo, factores de
reducción o ampliación.
El FACTOR DE ESCALA se activa a partir de su definición en el
programa. También funciona en el modo de funcionamiento
Posicionamiento manual. El TNC muestra el factor de escala activado
en la visualización de estados adicional.
El factor de escala actúa
„ en los tres ejes de coordenadas al mismo tiempo
„ en las cotas indicadas en el ciclo
Condiciones
Antes de la ampliación o reducción deberá desplazase el punto cero a
un lado o esquina del contorno.
Ampliar: SCL mayor que 1 hasta 99,999 999
Reducir: SCL menor que 1 hasta 0,000 001
Anulación
Programar de nuevo el ciclo FACTOR DE ESCALA indicando el
factor 1.
Z
Z
X
X
Y
Y
X
Y
60
40
X
Y
36
30
(27)
(22.5)
