HEIDENHAIN TNC 640 327
13.16 PUNZONADO RADIAL (ciclo
861)
13.16 PUNZONADO RADIAL
(ciclo 861)
Aplicación
Con este ciclo se pueden punzonar radialmente ranuras rectangulares.
El ciclo se puede utilizar para el mecanizado de desbaste, de acabado
o completo. El mecanizado de desbaste se realiza paralelo al eje.
El ciclo se puede utilizar para el mecanizado de interiores y de
exteriores. Si la herramienta en la llamada del ciclo se encuentra fuera
del contorno a mecanizar, el ciclo realiza un mecanizado exterior. Si la
herramienta se encuentra dentro del contorno a mecanizar, el ciclo
realiza un mecanizado interior.

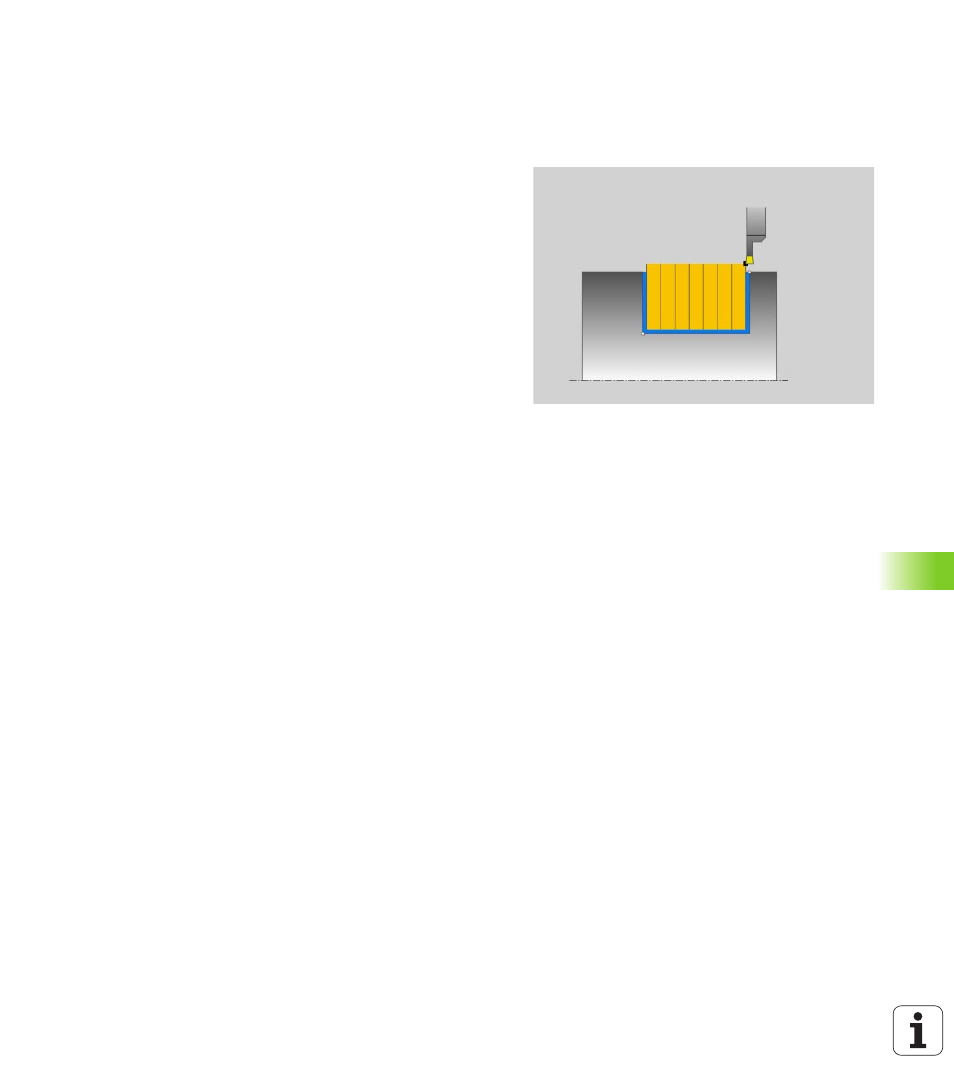

Realización del ciclo desbaste
El ciclo mecaniza sólo la zona desde el punto inicial de ciclo hasta el
punto final definido en el ciclo.
1 El TNC realiza un movimiento de aproximación paralelo al eje en
marcha rápida (aproximación lateral = 0,8 anchura de cuchilla).
2 El TNC mecaniza la zona entre la posición inicial y el punto final en
dirección axial con el avance definido Q478.
3 El TNC posiciona la herramienta al principio de corte en marcha
rápida.
4 El TNC repite este proceso (1 a 3) hasta que se ha alcanzado la
anchura de ranura.
5 El TNC posiciona la herramienta al punto inicial del ciclo en marcha
rápida.
