13.6 T
O
RNEAR REBAJE L
ONGIT
UDINAL AMPLIADO (ciclo 812)
13.6 TORNEAR REBAJE
LONGITUDINAL AMPLIADO
(ciclo 812)
Aplicación
Con este ciclo se pueden tornear rebajes longitudinales. Volumen de
funciones ampliado:
„ En el principio y final del contorno se puede añadir una fase o
redondeo
„ En el ciclo se pueden definir ángulos para la superficie de plano y de
perímetro
„ En la esquina del contorno se puede añadir un radio
El ciclo se puede utilizar para el mecanizado de desbaste, de acabado
o completo. El mecanizado de desbaste se realiza paralelo al eje.
El ciclo se puede utilizar para el mecanizado de interiores y de
exteriores. Si el diámetro inicial Q491 es más grande que el diámetro
final Q493, el ciclo realiza un mecanizado exterior. Si el diámetro inicial
Q491
es más pequeño que el diámetro final Q493, el ciclo realiza un
mecanizado interior.
Realización del ciclo desbaste
Como punto inicial de ciclo, el TNC utiliza la posición de herramienta
en la llamada del ciclo. Si el punto inicial se encuentra dentro de la zona
a mecanizar, el TNC posiciona la herramienta en la coordenada X y
luego en la coordenada Z en distancia de seguridad, e inicia el ciclo
desde allí.

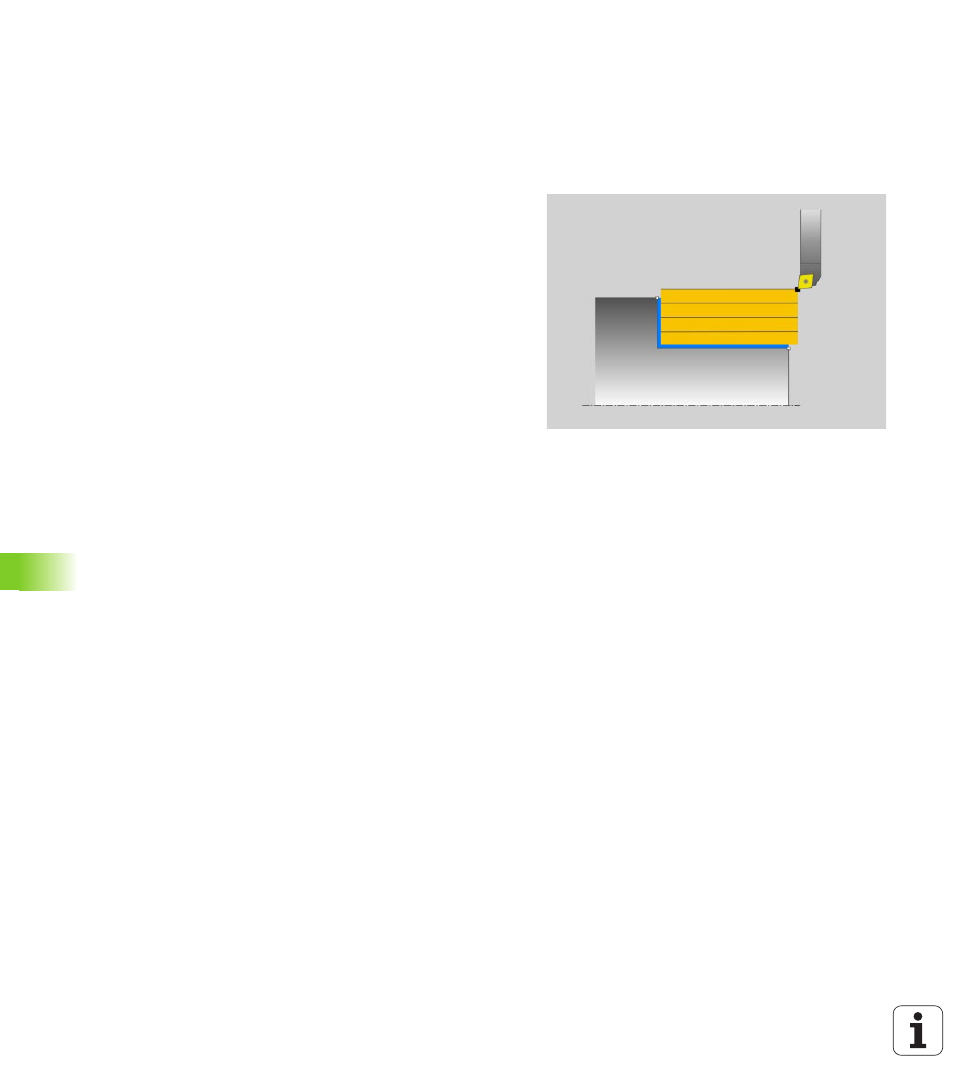

1 El TNC realiza un movimiento de aproximación paralelo al eje en
marcha rápida. El TNC calcula el valor de aproximación a base de
Q463 PROFUNDIDAD DE CORTE MAX.
.
2 El TNC mecaniza la zona entre la posición inicial y el punto final en
dirección longitudinal con el avance definido Q478.
3 El TNC retira la herramienta por el valor de aproximación con el
avance definido.
4 El TNC posiciona la herramienta al principio de corte en marcha
rápida.
5 El TNC repite este proceso (1 a 4) hasta que se ha alcanzado el
contorno acabado.
6 El TNC posiciona la herramienta al punto inicial del ciclo en marcha
rápida.
