7.12 MEDIR CÍR
C
UL
O DE T
A
LADR
OS (ciclo
430, DIN/ISO: G430)
U

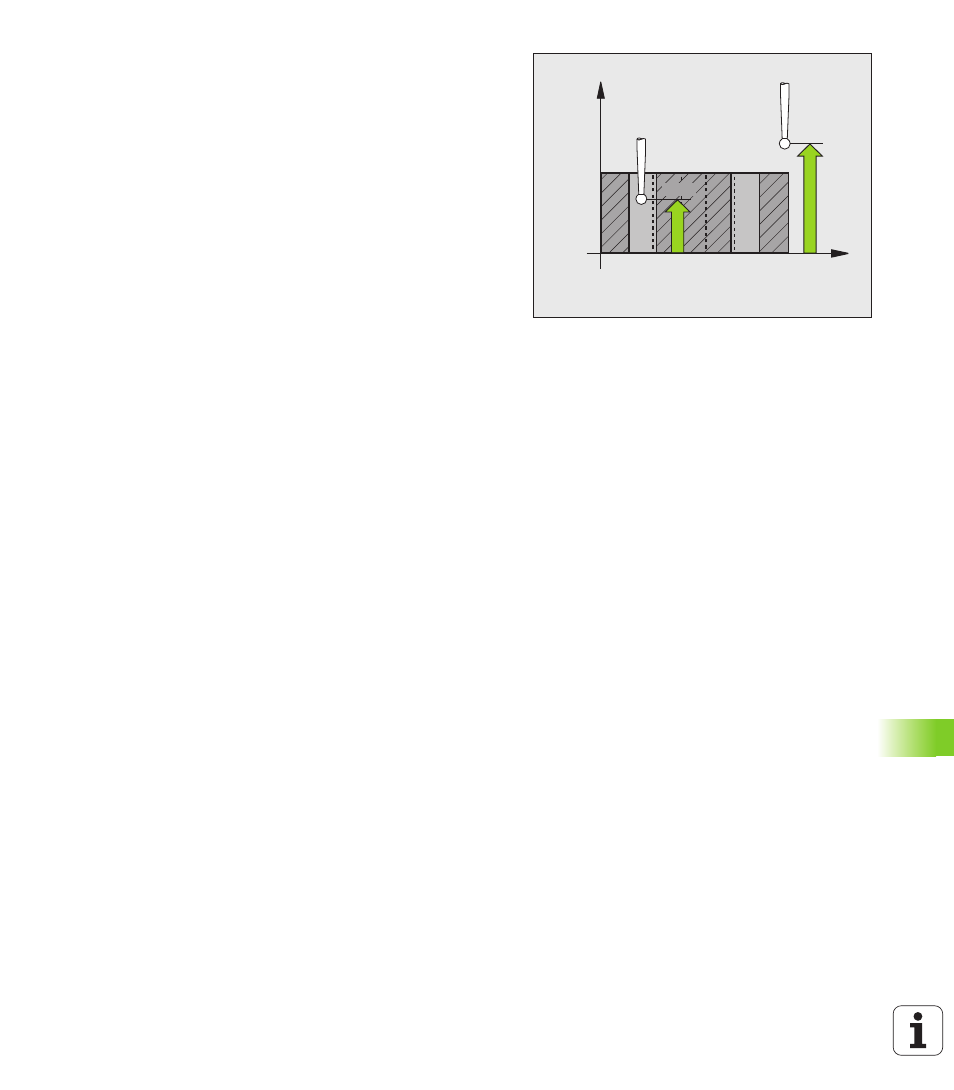

Altura de la medición en el eje del palpador
Q261 (valor absoluto): Coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo de
entrada -99999,9999 hasta 99999,9999
U
Altura de seguridad
Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza. Campo de entrada -99999,9999 hasta
99999,9999
U
Cota máxima
Q288: máximo diámetro admisible para
el círculo de taladros. Campo de introducción 0 hasta
99999,9999
U
Cota mínima
Q289: mínimo diámetro admisible para el
círculo de taladros. Campo de introducción 0 hasta
99999,9999
U
Valor tolerancia centro 1er eje
Q279: Desviación
admisible de la posición en el eje principal del plano
de mecanizado. Campo de introducción 0 hasta
99999,9999
U
Valor tolerancia centro 2º eje
Q280: Desviación
admisible de la posición en el eje auxiliar del plano de
mecanizado. Campo de introducción 0 hasta
99999,9999
X
Z
Q260
Q261
