HEIDENHAIN TNC 640 (34059x-01) Cycle programming - Manual (Página 407)

HEIDENHAIN TNC 640 407
16.3 PUNT
O DE REFERENCIA CENTR
O

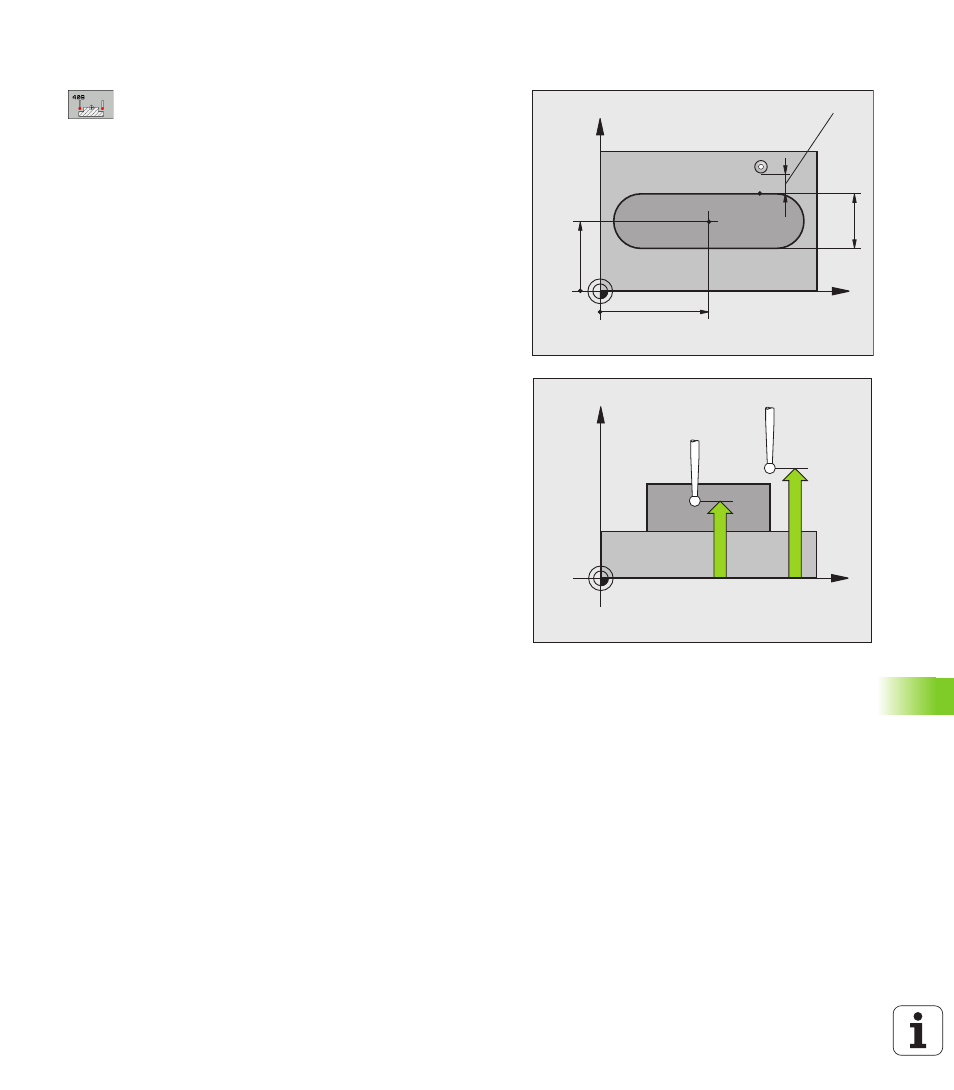

ISLA (ciclo 409, DIN/ISO: G409)
Parámetros de ciclo
U Centro 1er eje Q321 (valor absoluto): Centro de la isla
en el eje principal del plano de mecanizado. Campo de
entrada -99999,9999 hasta 99999,9999
U Centro 2º eje Q322 (valor absoluto): Centro de la isla
en el eje auxiliar del plano de mecanizado. Campo de
entrada -99999,9999 hasta 99999,9999
U Anchura de la isla Q311 (valor incremental):
Anchura de la isla independiente de la posición del
plano de mecanizado. Campo de introducción 0 a
99999,9999
U Eje de medición (1=1er eje/2=2º eje) Q272: Eje en
el que debe realizarse la medición:
1:Eje principal = eje de medida
2: Eje auxiliar = eje de medida
U Altura de la medición en el eje del palpador Q261
(valor absoluto): Coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se quiere realizar la medición. Campo de entrada
-99999,9999 hasta 99999,9999
U Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma a SET_UP (tabla del
sistema de palpación). Campo de introducción 0 a
99999,9999
U Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza. Campo de entrada -99999,9999 hasta
99999,9999
U Número en la tabla Q305: Indicar el número en la
tabla de puntos cero/tabla de presets, donde el TNC
debe memorizar las coordenadas del centro de la isla.
Al introducir Q305=0, el TNC fija la visualización
automáticamente, de forma que el nuevo punto de
referencia se encuentra en el centro de la ranura.
Campo de introducción 0 a 2999
U Nuevo punto referencia Q405 (valor absoluto):
coordenada en el eje de medición, sobre la cual el
TNC fija el centro de la isla calculado. Ajuste básico =
0. Campo de entrada -99999,9999 hasta 99999,9999
X
Y
Q322
Q321
Q31
1
SET_UP(TCHPROBE.TP)
+
Q320
X
Z
Q261
Q260
